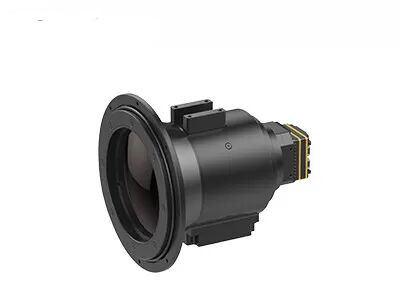

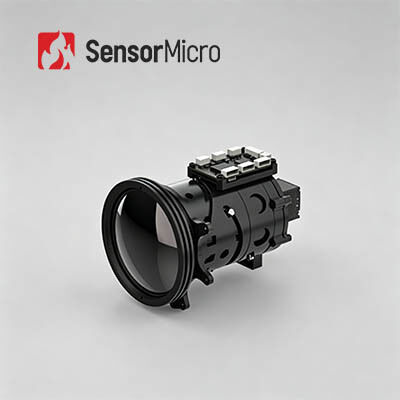

هسته دوربین حرارتی خنکنشده با وضوح 640x512 با طراحی بدون شاتر و فاصله پیکسلی 12 میکرومتر برای مشاهده حیوانات در فضای باز
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE612 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده طیفی | 8~14μm LW | قطعنامه | 640x512 / 12μm |
|---|---|---|---|
| لنز دوربین | چندگانه موجود است | رابط ارتباطی | TTL-232/USB2.0 |
| NETD | ≤20mK | رابط خارجی استاندارد | 50 پین: BP040SB-50-0114-B-R0 |
| برجسته کردن | هسته دوربین حرارتی با وضوح 640x512,هسته دوربین حرارتی در فضای باز 640x512 |
||
توضیحات محصول
هسته دوربین حرارتی غیر خنک شده 640x512 رزولوشن برای مشاهده حیوانات در فضای باز
خلاصه ی محصول
iSE612 یک هسته دوربین مادون قرمز غیر خنک شده از سری iSE SensorMicro است که دارای رزولوشن 640x512 با پیچ پیکسل 12μm است.این ماژول دوربین مادون قرمز موج طولانی، حسگرهای پیشرفته تصویربرداری حرارتی را ترکیب می کند، اجزای نوری جامع، مدارهای پردازش سیگنال و الگوریتم های پردازش تصویر اختصاصی برای ارائه وضوح و عملکرد استثنایی.
مزیت های اصلی
- روان، پایدار و مقرون به صرفه:طراحی بدون شاتر نیاز به کالیبراسیون را در طول کار از بین می برد و از سرگیجه تصویر که در سیستم های سنتی رایج است جلوگیری می کند.از آشکارساز بسته بندی سرامیکی ApexCore با عملکرد بالا با NETD≤20mK استفاده می کند.
- بسته بندی و سبک وزن:ابعاد فوق کمپیکت 25.4 × 25.4 × 22.7 میلی متر با وزن هسته خالی ≤ 26 ± 1.5g. طراحی صرفه جویی در فضا امکان ادغام سیستم انعطاف پذیر را فراهم می کند.
- ویژگی های ادغام غنی:از الگوریتم های سوپر رزولوشن ، تصویر در تصویر ، OSD قابل تنظیم ، حالت خواب ، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند.کار با چندین لنز نوری و اجزای تمدید برای سفارشی سازی آسان.
مشخصات فنی
| مدل | iSE612 | |
| نشانگرهای آشکارسازان IR | ||
| مواد حساس | VOx | |
| قطعنامه | 640×512 | |
| اندازه پیکسل | 12μm | |
| پاسخ طیف | 8μm ~ 14μm | |
| NETD معمولی | ≤20mK | |
| پردازش تصویر | ||
| نرخ فریم دیجیتال | 50 هرتز | |
| زمان شروع | 6s | |
| ویدیوی دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون شاتر | پشتیبانی شده | |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) | |
| جهت تصویر | افقی/ عمودی/ قطری | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| برق | ||
| رابط استاندارد خارجی | 50پين:BP040SB-50-0114-B-R0 | |
| رابط ارتباطی | TTL-232/USB2.0 | |
| رابط ویدیویی دیجیتال | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| اجزای تمدید | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7V ~ 5.3V | |
| مصرف برق معمولی | 0.8W@50Hz@23±3°C | |
| مکانیک/لنز | ||
| اندازه هسته خالی ((ملی متر) | 25.4×25.4×22.7 میلی متر | φ36×24.3mm |
| وزن هسته خالی ((g) | 26±1.5 | 28±1.5 |
| لنز های نوری | فوکوس ثابت: 4.8mm/9.1mm/13mm/19mm | فوکوس ثابت: 25mm/35mm/50mm/70mm/100mm فوکوس دستی: 25mm/35mm/50mm لنز موتور: 75mm/100mm/150mm زوم مداوم: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار | 1500g@0.4ms |
| ارتعاش | 5.35g، ارتعاش تصادفی، 3- محور | |
| اجزای شاتر | اختیاری | |
| سازگاری با محیط زیست | ||
| دمای کار | -40°C~+70°C | |
| دمای ذخیره سازی | -45°C تا +85°C | |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی | |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
ماژول دوربین حرارتی iSE612 به طور گسترده ای در بینایی صنعتی، عملیات آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرفی،و کاربردهای مختلف دیگر که نیاز به تصویربرداری حرارتی قابل اعتماد دارند.
پرسش های مکرر
در مورد دتکتورهای حرارتی
آشکارسازان حرارتی با استفاده از اثرات حرارتی بر عناصر تشخیص گرما عمل می کنند و باعث تحولات خاصیت فیزیکی می شوند که تشخیص انرژی اشعه مادون قرمز را امکان پذیر می کند.این آشکارسازها در دمای اتاق کار می کنند و ممکن است در طول کار تغییرات دمایی را تجربه کنند، که منجر به زمان واکنش آهسته تر و حساسیت نسبتا پایین تر در مقایسه با آشکارسازان فوتون می شود. چهار نوع اصلی آشکارسازان حرارتی مادون قرمز عبارتند از ترموپول / ترموپیل،آشکارساز آتش سوزی، ترمستور/بولومتر و میکروبولومتر.
چگونگی کار تصویربرداری حرارتی مادون قرمز
سیستم های تصویربرداری حرارتی مادون قرمز از تکنولوژی تشخیص و شناسایی غیرفعال و بدون تماس استفاده می کنند.این سیستم تشعشعات مادون قرمز را از صحنه به یک آشکارساز مادون قرمز از طریق اجزای نوری مادون قرمز متمرکز می کند.دتکتور حرارتی سیگنال های تشعشع با شدت متغیر را به سیگنال های الکتریکی مربوطه تبدیل می کند که سپس تقویت و پردازش می شوند تا تصاویر مادون قرمز قابل مشاهده با چشم غیر مسلح را تشکیل دهند.
