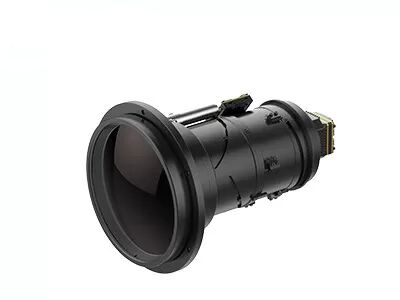

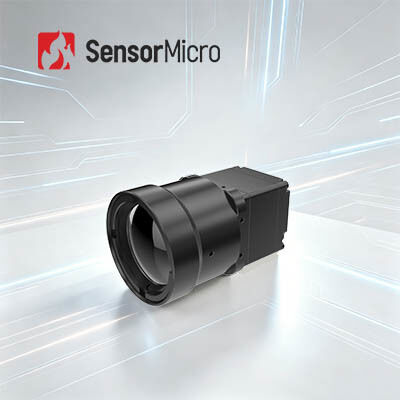

ماژول دوربین تصویربرداری حرارتی بدون خنک شدن با وضوح 640x512 و 12μm Pixel Pitch برای کار بدون شاتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE612 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| محدوده طیفی | 8~14μm LW | لنز دوربین | چندگانه موجود است |
|---|---|---|---|
| زمان راه اندازی | 6 ثانیه | NETD | ≤20mK |
| قطعنامه | 640x512 / 12μm | نرخ فریم | 50 هرتز |
| برجسته کردن | هسته دوربین رابط HRS 50 پین,هسته دوربین بدون خنکشده مشاهده حیوانات |
||
توضیحات محصول
ماژول دوربین تصویربرداری حرارتی خنک نشده 640x512 12μm برای نظارت امنیتی
بررسی اجمالی محصول
iSE612 یک ماژول تصویربرداری حرارتی خنک نشده از SensorMicro است که دارای فناوری پیشرفته مادون قرمز بدون شاتر برای عملکرد برتر در نظارت امنیتی و کاربردهای صنعتی است.
هسته دوربین مادون قرمز بدون شاتر iSE612 که توسط آشکارساز حرارتی ApexCore بسته بندی سرامیکی 640×512/12μm ساخته شده است، دارای NETD≤20mK است. این لکنت و نویز مربوط به شاتر را حذف می کند، از وضوح فوق العاده و چندین رابط پشتیبانی می کند. با اندازه کوچک و وزن سبک، یک ماژول حرارتی قابل اعتماد برای بینایی ماشین، بازرسی صنعتی و سیستم های نظارت حرفه ای است.
ویژگی های کلیدی
- عملکرد صاف و پایدار:بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستمهای مبتنی بر شاتر سنتی
- عملکرد بالا:از آشکارساز بسته بندی سرامیکی ApexCore با NETD≤20mK برای حساسیت حرارتی استثنایی استفاده می کند.
- طراحی فشرده:ابعاد به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم برای یکپارچگی انعطاف پذیر
- ویژگی های پیشرفته:پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب و کالیبراسیون با یک کلیک
- سازگاری چند منظوره:سازگار با چندین لنز نوری، نمایشگرهای Micro OLED و گزینه های مختلف رابط
مشخصات فنی
| مدل | iSE612 | |
| نشانگرهای آشکارسازهای IR | ||
| مواد حساس | VOx | |
| قطعنامه | 640×512 | |
| اندازه پیکسل | 12 میکرومتر | |
| پاسخ طیفی | 8μm ~ 14μm | |
| NETD معمولی | ≤20mK | |
| پردازش تصویر | ||
| نرخ فریم دیجیتال | 50 هرتز | |
| زمان راه اندازی | 6 ثانیه | |
| ویدیو دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون کرکره | پشتیبانی می شود | |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) | |
| جهت تصویر | افقی / عمودی / مورب | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| برقی | ||
| رابط خارجی استاندارد | 50 پین:BP040SB-50-0114-B-R0 | |
| رابط ارتباطی | TTL-232/USB2.0 | |
| رابط ویدئویی دیجیتال | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| اجزای افزونه | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت | |
| مصرف برق معمولی | 0.8W@50Hz@23±3℃ | |
| مکانیکی/لنز | ||
| اندازه هسته لخت (میلی متر) | 25.4×25.4×22.7 میلی متر | φ36×24.3 میلی متر |
| وزن هسته خالی (گرم) | 26±1.5 | 1.5±28 |
| لنز نوری | Athermal فوکوس ثابت: 4.8mm/9.1mm/13mm/19mm | فوکوس ثابت Athermal: 25mm/35mm/50mm/70mm/100mm فوکوس دستی: 25mm/35mm/50mm لنز موتوری: 75mm/100mm/150mm زوم پیوسته: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار | 1500 گرم@0.4 میلیثانیه |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره | |
| اجزای شاتر | اختیاری | |
| سازگاری با محیط | ||
| دمای عملیاتی | -40℃~+70℃ | |
| دمای ذخیره سازی | -45℃~+85℃ | |
| رطوبت | 5٪ ~ 95٪، غیر متراکم | |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
هسته دوربین حرارتی iSE612 به طور گسترده در دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشینی، الکترونیک مصرف کننده و سیستم های نظارت حرفه ای مختلف استفاده می شود.
درباره SensorMicro
چشم انداز ما:برای جابجایی مرزهای حس و تغییر روشی که افراد با دنیای اطراف خود ارتباط برقرار می کنند.
ماموریت ما:برای استفاده از قدرت فناوری سنجش مادون قرمز برای تغییر صنایع در سراسر جهان، امکان تصمیم گیری های هوشمندانه تر، محیط های امن تر و آینده ای مرتبط تر.
ارزش ما:برای ایجاد فناوری مادون قرمز پیشرفته که جهان را به مکانی بهتر تبدیل می کند.
سوالات متداول
طبقه بندی آرایه های سطح کانونی مادون قرمز
آرایه های صفحه کانونی مادون قرمز با روش خنک کننده به آشکارسازهای تصویربرداری حرارتی سرد و خنک نشده طبقه بندی می شوند. آشکارسازهای مادون قرمز FPA خنکشده معمولاً از سیستمهای یخچال فریزر با بطری Dewar/Stirling استفاده میکنند. آشکارسازهای IR حرارتی FPA خنک نشده در دمای اتاق کار می کنند و به عنوان هسته سیستم های تصویربرداری حرارتی خنک نشده عمل می کنند. متداول ترین مواد حساس به حرارت عبارتند از اکسید وانادیوم (Vox) و سیلیکون آمورف (a-Si) که اکسید وانادیوم به دلیل ضریب مقاومت در برابر دمای بالا و حساسیت حرارتی برتر، انتخاب اصلی است.
