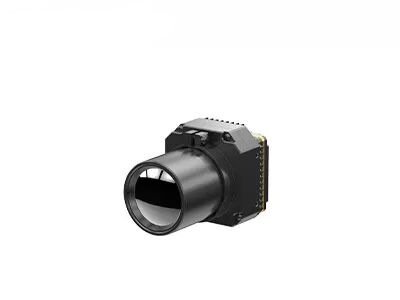

هسته دوربین حرارتی خنک نشده LWIR 640x512 17μM برای آتش نشانی و نجات
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 17μm | لنز دوربین | چندگانه در دسترس است |
---|---|---|---|
وزن | 90 گرم | NETD | 30mK |
محدوده طیفی | 8~14μm LW | اندازه | 44.5x44.5x33.6mm |
برجسته | هسته دوربین حرارتی LWIR نجات,هسته دوربین حرارتی خنک نشده LWIR |
ماژول دوربین تصویربرداری حرارتی خنکنشده 640x512 / 17μm برای محیطهای باز، مشاهده حیوانات
PLUG617 یکی از ماژول های حسگر دوربین حرارتی خنک نشده سری PLUG است که توسط Global Sensor Technology (GST) توسعه یافته است.
ماژول دوربین PLUG617 LWIR که از سنسور دوربین حرارتی خنک نشده 640x512 / 17 میکرومتر، مجموعه کامل اجزای نوری، مدار پردازش سیگنال و الگوریتم پردازش تصویر منحصر به فرد تشکیل شده است، تصویر واضح و عملکرد عالی را ارائه می دهد.
ماژولهای مادون قرمز خنکنشده سری PLUG بهویژه برای شرایط مختلف مشاهده شخصیسازی شده توسعه داده شدهاند که رابطهای صنعتی استاندارد مختلف و گزینههای لنز مادون قرمز را برای برآوردن نیازهای یکپارچهسازی خاص ارائه میکنند.برخی از راه حل های تصویربرداری حرارتی حرفه ای برای بسیاری از کاربردها استفاده شده است.
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- یکپارچه سازی و پلاگین آسان
- پاک کردن کیفیت و جزئیات تصویر
- سازگاری قوی با محیط
مدل | PLUG617 |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 17 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
زمان راه اندازی | <10 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | RAW/YUV/BT656/LVDS |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 4 تا 6 ولت |
مصرف برق معمولی | <1.2 وات |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 44.5x44.5x36.6 |
وزن | <90 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm لنز موتوری: 75mm/100mm/150mm زوم اپتیکال پیوسته: 30-150 میلی متر |
ماژول تصویرگر حرارتی PLUG617 به طور گسترده در امنیت و نظارت، فضای باز، نجات اجرای قانون، آتش نشانی و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
1. تفکیک فضایی
به عنوان شاخصی از وضوح تصویر حرارتی، توانایی تفکیک شکل فضایی هدف را نشان می دهد و معمولاً بر حسب mrad (میلی رادیان) بیان می شود.
وضوح فضایی اندازهگیری کوچکترین جسمی است که میتواند توسط سنسور تشخیص داده شود، یا سطح زمین تصویربرداری شده برای میدان دید آنی (IFOV) حسگر.IFOV تحت تأثیر اندازه عنصر تشخیص دهنده فردی، d و فاصله کانونی لنز، f قرار می گیرد.
یعنی iFOV = d / f
برای یک فاصله معین، هرچه مقدار تفکیک فضایی کوچکتر باشد، هدف کوچکتر و جزئیات غنی تر دیده می شود.برای یک هدف معین، هرچه مقدار تفکیک فضایی کوچکتر باشد، برد بیشتری شناسایی خواهد شد.
