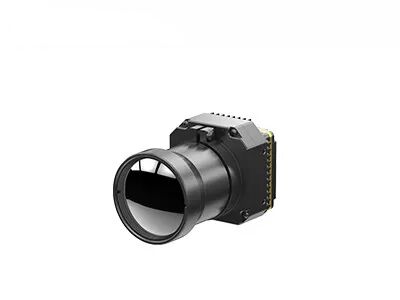

هسته دوربین حرارتی بدون خنک شدن با وضوح 640x512 و اندازه پیکسل 12μm برای کار بدون شاتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE612 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | لنز دوربین | چندگانه موجود است |
|---|---|---|---|
| نرخ فریم دیجیتال | 50 هرتز | NETD | ≤20mK |
| محدوده طیفی | 8~14μm LW | الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC |
| برجسته کردن | هسته دوربین حرارتی خنک نشده NTSC,هسته دوربین حرارتی با زوم مداوم 8X |
||
توضیحات محصول
هسته دوربین حرارتی غیر خنک شده 640x512 / 12μm با تجربه مشاهده صاف
خلاصه ی محصول
iSE612 یک ماژول دوربین حرارتی بدون خنک کننده از سری iSE SensorMicro است که دارای رزولوشن 640x512 با اندازه پیکسل 12μm است.این ماژول کامره ی پیشرفته ی مادون قرمز، یکپارچه ی آشکارسازهای پر کارایی است، اجزای نوری جامع، مدارهای پردازش سیگنال و الگوریتم های پردازش تصویر اختصاصی برای ارائه وضوح و عملکرد استثنایی.
ویژگی های کلیدی
- عملکرد صاف و پایدار:هیچ کالیبراسیون شاتر در طول کار مورد نیاز نیست، از بین بردن تعجّب تصویر رایج در سیستم های مبتنی بر شاتر سنتی
- بهره وری بالا از هزینه:از آشکارساز بسته بندی سرامیکی ApexCore با NETD≤20mK استفاده می کند
- بسته بندی و سبک وزن:ابعاد کوچک به اندازه 25.4 × 25.4 × 22.7mm، وزن هسته خالی ≤26±1.5g
- طراحی صرفه جویی در فضا:قابلیت های انعطاف پذیر طراحی سیستم و ادغام
- ویژگی های پیشرفته:از الگوریتم های فوق وضوح، تصویر در تصویر، OSD سفارشی، حالت خواب، کالیبراسیون یک کلیک و سازگاری صفحه نمایش Micro OLED پشتیبانی می کند
- سازگاری گسترده:کار با چندین لنز نوری و اجزای تمدید برای توسعه ثانویه آسان
مشخصات فنی
| مدل | iSE612 | |
| نشانگرهای آشکارسازان IR | ||
| مواد حساس | VOx | |
| قطعنامه | 640×512 | |
| اندازه پیکسل | 12μm | |
| پاسخ طیف | 8μm ~ 14μm | |
| NETD معمولی | ≤20mK | |
| پردازش تصویر | ||
| نرخ فریم دیجیتال | 50 هرتز | |
| زمان شروع | 6s | |
| ویدیوی دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون شاتر | پشتیبانی شده | |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) | |
| جهت تصویر | افقی/ عمودی/ قطری | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| برق | ||
| رابط استاندارد خارجی | 50پين:BP040SB-50-0114-B-R0 | |
| رابط ارتباطی | TTL-232/USB2.0 | |
| رابط ویدیویی دیجیتال | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| اجزای تمدید | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7V ~ 5.3V | |
| مصرف برق معمولی | 0.8W@50Hz@23±3°C | |
| مکانیک/لنز | ||
| اندازه هسته خالی ((ملی متر) | 25.4×25.4×22.7 میلی متر | φ36×24.3mm |
| وزن هسته خالی ((g) | 26±1.5 | 28±1.5 |
| لنز های نوری | فوکوس ثابت: 4.8mm/9.1mm/13mm/19mm | فوکوس ثابت: 25mm/35mm/50mm/70mm/100mm فوکوس دستی: 25mm/35mm/50mm لنز موتور: 75mm/100mm/150mm زوم مداوم: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار | 1500g@0.4ms |
| ارتعاش | 5.35g، ارتعاش تصادفی، 3- محور | |
| اجزای شاتر | اختیاری | |
| سازگاری با محیط زیست | ||
| دمای کار | -40°C~+70°C | |
| دمای ذخیره سازی | -45°C تا +85°C | |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی | |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iSE612 به طور گسترده ای در بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، الکترونیک مصرفی،و برنامه های کاربردی دیگر.
خدمات سفارشی
- سفارشی سازی محصول:تنظیم پیکربندی ها و تطبیق الگوریتم ها برای پاسخگویی به الزامات خاص صنعت
- پشتیبانی فنی و آموزش در محل:فراهم کردن مشتریان اصلی با راه اندازی سیستم عملی و آموزش عملیاتی
- نوآوری مشترک:همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی تحت قرمز نوآورانه
پرسش های مکرر
وضوح کشنده ی مادون قرمز چیه؟
رزولوشن آشکارگر مادون قرمز به تعداد پیکسل ها در تصویربرداری حرارتی اشاره دارد. رزولوشن بالاتر به معنای نقاط مشاهده و اندازه گیری دمای بیشتر است.امکان شناسایی اهداف کوچکتر در فاصله های طولانی تررزولوشن های تصویربرداری حرارتی مادون قرمز متداول از 256x192، 384x288، 640x512، 800x600، 1024x768، تا 1280x1024 می باشد.
میدان دید (FOV) چیست؟
میدان دید به میدان دید دو بعدی اشاره دارد که توسط سیستم نوری تصویربرداری حرارتی مادون قرمز در فضای شی مشاهده می شود.اندازه پیکسل d، و فاصله کانونی لنز f، زاویه افقی FOV θ=2×arctan ((A×d/2f). پس از انتخاب آرایه آشکارگر و اندازه پیکسل، میدان دید تنها با فاصله کانونی سیستم نوری تغییر می کند:فاصله های فوکس طولانی تر منجر به زمینه های دید باریک تر می شود، در حالی که فاصله های کانونی کوتاه تر زمینه های دید گسترده تری را فراهم می کنند.
