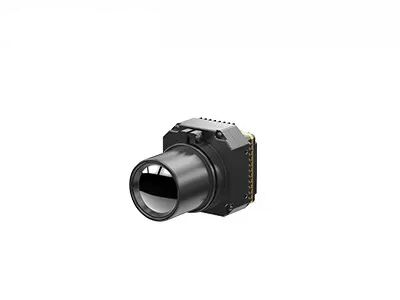

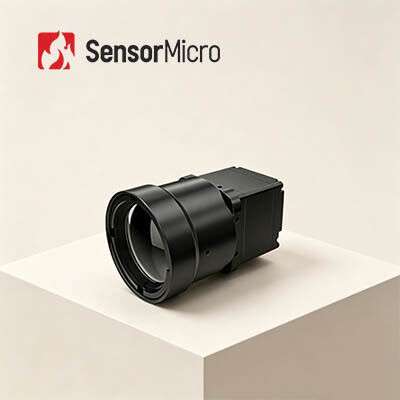

هسته دوربین حرارتی LWIR خنک نشده iSE612 با وضوح 640x512 اندازه پیکسل 12 میکرومتر و عملکرد بدون شاتر
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE612 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| مصرف برق معمولی | 0.8W@50Hz@23±3℃ | تایپ کنید | ماژول مادون قرمز خنک نشده |
|---|---|---|---|
| قطعنامه | 640x512 / 12μm | NETD | ≤20mK |
| پاسخ طیفی | 8μm ~ 14μm | نرخ فریم دیجیتال | 50 هرتز |
| برجسته کردن | هسته دوربین LWIR 12 میکرومتر,هسته دوربین LWIR PLUG612 |
||
توضیحات محصول
iSE612 Uncooled LWIR Thermal Camera 640x512 12μm with Clear Thermal Imaging
بررسی اجمالی محصول
هسته تصویربرداری حرارتی iSE612 یک سنسور حرارتی خنک نشده 640x512/12μm را با اجزای نوری جامع، مدار پردازش سیگنال و الگوریتمهای پردازش تصویر پیشرفته ترکیب میکند تا وضوح تصویر استثنایی و عملکرد عالی را ارائه دهد.
این هسته دوربین مادون قرمز نیاز به کالیبراسیون شاتر را از بین می برد و به طور موثر مشکلات لکنت و نویز را در حین مشاهده حل می کند. iSE612 که برای نیازهای مختلف کاربر طراحی شده است، از الگوریتم های وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، زوم الکترونیکی و سایر ویژگی های پیشرفته پشتیبانی می کند. این رابطهای ویدیویی و گزینههای لنز متعددی را برای یکپارچهسازی آسان، با طراحی بهینهشده SWaP ارائه میدهد که کیفیت تصویر فوقالعادهای را در برنامههای کاربردی با محدودیت فضا ارائه میدهد.
ویژگی های اصلی
- صاف، پایدار و مقرون به صرفه بالا:بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستمهای مبتنی بر شاتر سنتی. از آشکارساز بسته بندی سرامیکی ApexCore مقرون به صرفه با NETD≤20mK استفاده می کند.
- جمع و جور و سبک وزن، انعطاف پذیر برای ادغام:ابعاد کوچک 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم. طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند.
- ویژگی های غنی برای یکپارچه سازی بدون درز:پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED. سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم.
مشخصات محصول
| مدل | iSE612 | |
| نشانگرهای آشکارسازهای IR | ||
| مواد حساس | VOx | |
| قطعنامه | 640×512 | |
| اندازه پیکسل | 12 میکرومتر | |
| پاسخ طیفی | 8μm ~ 14μm | |
| NETD معمولی | ≤20mK | |
| پردازش تصویر | ||
| نرخ فریم دیجیتال | 50 هرتز | |
| زمان راه اندازی | 6 ثانیه | |
| ویدیو دیجیتال | YUV420/YUV422/RGB888/RAW | |
| الگوریتم تصویر | NUC/DRC/DNS/DDE/SFFC | |
| بدون کرکره | پشتیبانی می شود | |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) | |
| جهت تصویر | افقی / عمودی / مورب | |
| زوم دیجیتال | 1x/2x/4x/8x | |
| برقی | ||
| رابط خارجی استاندارد | 50 پین:BP040SB-50-0114-B-R0 | |
| رابط ارتباطی | TTL-232/USB2.0 | |
| رابط ویدئویی دیجیتال | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| اجزای افزونه | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| رابط الکتریکی | ||
| ولتاژ تغذیه | 2.7 ولت تا 5.3 ولت | |
| مصرف برق معمولی | 0.8W@50Hz@23±3℃ | |
| مکانیکی/لنز | ||
| اندازه هسته لخت (میلی متر) | 25.4×25.4×22.7 میلی متر | φ36×24.3 میلی متر |
| وزن هسته خالی (گرم) | 1.5±26 | 1.5±28 |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/9.1mm/13mm/19mm | فوکوس ثابت Athermal: 25mm/35mm/50mm/70mm/100mm فوکوس دستی: 25mm/35mm/50mm لنز موتوری: 75mm/100mm/150mm زوم پیوسته: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار | 1500 گرم@0.4 میلیثانیه |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره | |
| اجزای شاتر | اختیاری | |
| سازگاری با محیط | ||
| دمای عملیاتی | -40℃~+70℃ | |
| دمای ذخیره سازی | -45℃~+85℃ | |
| رطوبت | 5٪ ~ 95٪، غیر متراکم | |
| گواهینامه | ROHS2.0/REACH | |
کاربردهای صنعتی
چشم انداز صنعتی آتش نشانی و نجات نظارت امنیتی مشاهده در فضای باز ماشین بینایی لوازم الکترونیکی مصرفی
مزایای ما
- مستندات کامل:کتابچه راهنمای محصول، راهنماهای راه اندازی، و مراجع انتخاب برای اجرای فوری.
- کمک توسعه و آزمایش:نمونه خدمات تست یکپارچه، ارزیابی عملکرد و تأیید پارامترها.
- جعبه ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 با پاسخ سریع و حل به موقع برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه.
سوالات متداول
وضوح آشکارساز مادون قرمز چیست؟
وضوح آشکارساز مادون قرمز به تعداد پیکسل ها در تصویربرداری حرارتی اشاره دارد. وضوح بالاتر به معنای مشاهده بیشتر و نقاط اندازه گیری دما است که امکان شناسایی اهداف کوچکتر در فواصل طولانی را فراهم می کند. وضوح تصویربرداری حرارتی مادون قرمز متداول از 256x192، 384x288، 640x512، 800x600، 1024x768، تا 1280x1024 متغیر است. وضوح بالاتر معمولاً هزینه آشکارساز را افزایش می دهد.
میدان دید (FOV) چیست؟
میدان دید به میدان دید دوبعدی فضای جسم مشاهده شده توسط سیستم نوری تصویرگر حرارتی مادون قرمز اشاره دارد. با در نظر گرفتن FOV افقی به عنوان مثال، با اندازه آرایه آشکارساز A×B، اندازه پیکسل d و فاصله کانونی لنز f، زاویه FOV افقی θ=2×آرکتان (A×d/2f). پس از انتخاب آرایه آشکارساز و اندازه پیکسل، میدان دید تنها با فاصله کانونی سیستم نوری تغییر میکند: فاصله کانونی بیشتر منجر به میدان دید باریکتر میشود، در حالی که فاصله کانونی کوتاهتر میدان دید وسیعتری را فراهم میکند.
