ماژولهای دوربین خنکشده EYAS330 MWIR هسته دوربین مادون قرمز 320x256 30μM
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xاندازه | 142x58.5x71mm | وضوح | 320x256 / 30μm |
---|---|---|---|
NETD | ≤9mK | طول موج میانی | 3.7 ~ 4.8μm |
مشخصات | ادغام آسان | تایپ کنید | ماژول های سرد شده AD |
برجسته | ماژولهای دوربین خنکشده 30 mM,ماژولهای دوربین خنکشده مادون قرمز MWIR,ماژولهای هسته دوربین 320x256 |

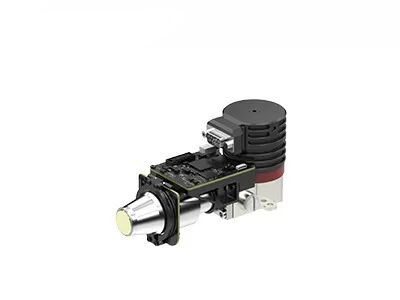

ماژولهای دوربین خنکشده EYAS330 MWIR هسته دوربین مادون قرمز 320x256 30μm
ماژولهای AD خنکشده سری EYAS دارای عملکرد پیش تقویتکننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR خنکشده به خروجی جریان ویدئوی دیجیتال هستند.این با فرمت های رزولوشن مختلف و باندهای موج متفاوت در دسترس است.EYAS330 عضوی از خانواده EYAS با آشکارساز MWIR 320x256 / 30μm و خنک کننده dewar RS058 یکپارچه است.
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد.مساحت این شرکت 30 هزار متر مربع با 20 هزار متر مربع اتاق تمیز می باشد که می تواند عرضه پایدار محصولات مادون قرمز را به مشتریان ارائه دهد.
- آسان برای توسعه و ادغام
- خروجی رابط دوربین 16 بیتی داده خام، کنترل پورت سریال
- ساختار یکپارچه، ابعاد با آشکارساز سازگار است
- 5 ولت تک منبعی
- قابلیت گرفتن هدف متحرک با سرعت بالا
مدل | EYAS330 |
عملکرد آشکارساز IR | |
وضوح | 320x256 |
Pixel Pitch | 30 میکرومتر |
کرایو کولر | RS058 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (25 درجه سانتیگراد) | ≤6 دقیقه |
NETD بهینه (20 درجه سانتیگراد) | ≤9mK |
حالت کار | |
نرخ فریم | 1 ~ 200 هرتز قابل تنظیم |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه |
مشخصات برق | |
رابط خارجی استاندارد | QSH 60 پین |
ویدیو دیجیتال | پیوند دوربین: خروجی داده خام 16 بیتی |
همگام سازی خارجی | CC1: همگام سازی خارجی INT/Frame.CC2: MC External Sync |
ارتباط | پورت سریال Cameralink: TFG+/-، TC+/-;9600bps |
منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کرایو کولر 1 کانالی: 24 ولت |
مصرف برق پایدار | 7 وات |
ابعاد (میلی متر) | 142×58.5×71 |
وزن | ≤680 گرم |
دمای کاری | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
ماژول تصویربرداری حرارتی EYAS330 به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیا استفاده می کند.با توجه به تفاوت تشعشع بین جسم و محیط پس زمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز می تواند نوسان تابش هر قسمت از صحنه را نشان دهد، بنابراین ویژگی های صحنه را نشان می دهد.
2. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی استفاده می شود.
3. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
4. کرایو کولر برای چه مواردی استفاده می شود؟
کرایو کولرها ماشین هایی هستند که حسگرها را بسیار سرد نگه می دارند تا بتوان در ماموریت های طولانی مدت تصاویر حرارتی گرفت.در بسیاری از کاربردهای پیشرفته، حسگرهایی که تصاویر را ثبت می کنند، به دمای بسیار پایین نیاز دارند.
5. عوامل اصلی برای سنجش کیفیت کرایو کولر چیست؟
عمر طولانی باتری و عملکرد قابل اعتماد عوامل اصلی برای اندازه گیری کیفیت یک کرایو کولر هستند.کرایو کولر GSTiR دارای محدوده دمای عملیاتی گسترده و قابلیت اطمینان عالی است.MTTF (میانگین زمان تا خرابی ها) به 10000 ساعت رسیده است که الزامات عملیات بوت 24*7 را برآورده می کند.
6. MTTF چیست؟
MTTF (میانگین زمان تا شکست) قابلیت اطمینان یک قطعه را اندازه گیری می کند.به شما نشان می دهد که به طور متوسط یک قطعه چقدر قبل از شکستن دوام می آورد و باید آن را تعویض کنید.در سطح پایه، کیفیت قطعاتی را که میخرید به شما میگوید.هر چه بیشتر دوام داشته باشند، ارزش بیشتری از آنها دریافت می کنید.
