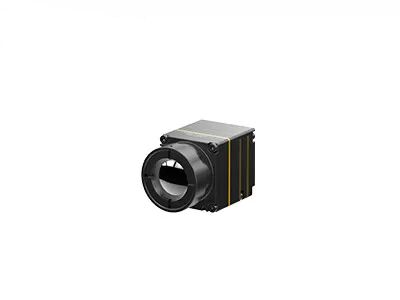

ماژول تصویربرداری حرارتی LWIR خنک نشده 640x512 12um برای بارهای پهپاد
iTL612R یک ماژول تصویربرداری حرارتی رادیومتری LWIR خنک نشده برای پهپادها با محدوده طیفی از 8 تا 14 میکرومتر است.ماژول دوربین مادون قرمز iTL612 با ردیاب فروسرخ 640×512/12 میکرومتر با بستهبندی سطح ویفر خود توسعهیافته GST دارای الگوریتمهای پردازش تصویر قدرتمند و عملکرد رادیومتریک اختیاری است، به طوری که اهداف را میتوان به راحتی در صحنههای ارتفاع بالا شناسایی کرد.
ماژول تصویربرداری حرارتی خنکنشده iTL612 با ابعاد کوچک 21×22.3×27.3 میلیمتر و وزن کم 21 گرم، برای ادغام در هواپیماهای بدون سرنشین با شرایط سخت فضایی بسیار مناسب است.طراحی جمع و جور آن به سطح بالای ماژول های دوربین حرارتی با همان مشخصات رسیده است.علاوه بر این، طراحی ساختار مدار بهینه آن، مصرف انرژی ثابت تا 0.7 وات را تضمین می کند، که به طور موثر عمر باتری طولانی سیستم مادون قرمز را بهبود می بخشد.
ماژول حرارتی iTL612 به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 21mm×22.3mm×27.3mm (با لنز 9.1mm)
• وزن: 1.5±20.8 گرم (با لنز 9.1 میلی متری)
• مصرف برق کم به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612/R |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 3.3 ولت ± 0.1 ولت VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 3 درجه سانتیگراد یا ± 3٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
ویژگیهای فیزیکی | |
اندازه (میلی متر) | 21×22.3×27.3 (با لنز 9.1 میلیمتری) |
وزن | 20.8 ± 1.5 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612/R را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. شبه رنگ چیست؟
رنگ کاذب که به آن رنگ کاذب نیز می گویند، توزیع حرارتی اشیا را می توان توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل کرد و در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داد.بنابراین توزیع دمای اجسام را می توان به دست آورد.برای اینکه افراد بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های کاذب نشان دهنده تفاوت دما نشان داده می شود.
2. ماژول تصویربرداری حرارتی GST چند رنگ شبه می تواند ارائه دهد؟
- سفید داغ
- گدازه
- کمان آهنی
- آهن داغ
- پزشکی
- قطب شمال
- رنگین کمان 1
- رنگین کمان 2
- قرمز تند
- سفید داغ
