هسته دوربین حرارتی بدون خنک کننده VOx با وضوح 640x512 12μm اندازه پیکسل و محدوده طیف موج طولانی 8 ~ 14μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 12μm | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
|---|---|---|---|
| ویدیو دیجیتال | RAW/YUV422 | ویدیوی قیاسی | pal/ntsc |
| NETD | ≤25mK/F1.0/25℃ | محدوده طیفی | 8 تا 14 میکرومتر |
| برجسته کردن | هسته دوربین حرارتی FPA موج بلند,هسته دوربین حرارتی بدون خنک کننده VOx,ماژول حرارتی بدون زوم مداوم 8X |
||
توضیحات محصول

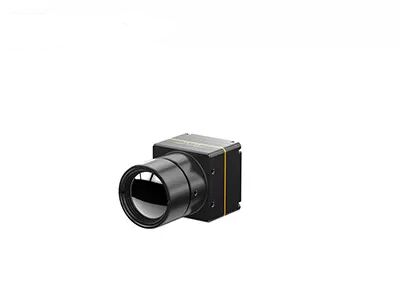

VOx Uncooled Thermal Camera Core 640x512 / 12μm Longwave با لنزهای IR مختلف
بررسی اجمالی محصول
ماژول مادون قرمز خنک نشده COIN612G2 ردیاب تصویربرداری مادون قرمز 640x512 / 12μm بسته سطح ویفر (WLP)، مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر را ادغام می کند. به لطف فناوری بستهبندی سطح ویفر، آشکارساز مادون قرمز WLP فرآیند ساخت سادهتری دارد و ادغام آن آسانتر است، که برای تولید با حجم بالا و هزینه کم مناسبتر است.
ماژول مادون قرمز COIN612G2 دارای نمایش تصویر حرارتی واضح و واضح، اندازه جمع و جور و هزینه کم است. تا به حال، ما راه حل های مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار را به مشتریان خود ارائه کرده ایم. ادغام ماژولهای مادون قرمز سری COIN در محصولات ترمینال بیشتری آسانتر است و هزینههای مشتریان را تا حد زیادی کاهش میدهد.
ویژگی های اصلی
- عملکرد جامع، راه حل مقرون به صرفه
• توسعه یافته با یک آشکارساز مادون قرمز در سطح ویفر ApexCore با کارایی بالا و مقرون به صرفه با NETD ≤25mK
• یک FPA اصلی را با الگوریتم های پیشرفته پردازش تصویر ترکیب می کند تا کیفیت تصویر را افزایش دهد - ساختار فشرده، طراحی سبک وزن
• ابعاد: 25.4×25.4×15.7mm
• وزن: 1±15 گرم، مصرف برق≤0.65W - پیکربندی همه کاره، ادغام سریع
• گزینه های متعدد لنز برای برآورده کردن نیازهای مختلف برنامه در دسترس است
• پشتیبانی از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656
• داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN612G2 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4×25.4×15.7 |
| وزن هسته خالی (گرم) | 1±15 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
هسته دوربین مادون قرمز COIN612G2 به طور گسترده در نظارت بر امنیت، دید صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS، دید ماشینی و غیره استفاده می شود.
مزایای ما
- سفارشی سازی محصول:پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل:به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
- نوآوری مشترک برای محصولات و بازارهای جدید:برای توسعه راه حل های کاربردی مادون قرمز خلاقانه با مشتریان همکاری کنید
سوالات متداول
رنگ شبه چیست؟
رنگ شبه که رنگ کاذب نیز نامیده می شود، توزیع حرارتی اشیا را می توان توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل کرد و در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داد. بنابراین توزیع دمای اجسام را می توان به دست آورد. برای اینکه افراد بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های کاذب نشان دهنده تفاوت دما نشان داده می شود.
ماژول تصویربرداری حرارتی SensorMicro چند رنگ شبه می تواند ارائه دهد؟
- سفید داغ
- گدازه
- کمان آهنی
- آهن داغ
- پزشکی
- قطب شمال
- رنگین کمان 1
- رنگین کمان 2
- رد داغ
- سفید داغ
