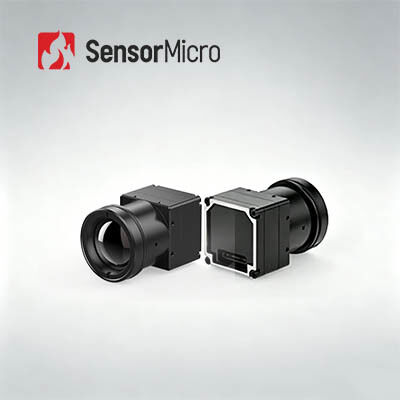

ماژول تصویربرداری حرارتی LWIR 640x512 / 12μm خنک نشده برای پرورش هوشمند

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN612R
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 12μm NETD معمولی ≤40mK
محدوده طیفی 8 تا 14 میکرومتر اندازه 25.4×25.4×27.4 (با لنز 9.1 میلی‌متری)
محدوده دما -20℃~+550℃ (قابل تنظیم) دقت دما ± 3 ℃ یا ± 3٪
برجسته

ماژول تصویربرداری حرارتی LWIR 640x512

,

ماژول تصویربرداری حرارتی LWIR پرورش هوشمند

پیام بگذارید
توضیحات محصول

ماژول تصویربرداری حرارتی LWIR 640x512 / 12μM خنک نشده برای پرورش هوشمند

توضیحات محصول


COIN612R یک دوربین مادون قرمز مقرون به صرفه با سیستم تصویربرداری حرارتی است که برای وسایل نقلیه هوایی بدون سرنشین تجاری (پهپاد/پهپاد) طراحی شده است.آی تیاز نظر اندازه کوچک و وزن سبک است که به راحتی می توان آن را در پهپادهای سبک ادغام کرد تا نظارت بر شرایط هوا و زمین در همه شرایط آب و هوایی انجام شود.

هسته دوربین مادون قرمز COIN612R ردیاب حرارتی مادون قرمز 640x512 / 12μm (WLP) را ادغام می کند.این ویژگی ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم است.این ماژول دوربین حرارتی همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.


ویژگی های اصلی


- اندازه کوچک
- سبک وزن
- NETD≤40mk معمولی
- تصویر با کیفیت بالا
- مصرف برق کم
- توسعه و ادغام سریع


مشخصات محصول



مدل COIN612/R
عملکرد آشکارساز IR
مواد حساس اکسید وانادیوم
وضوح 640×512
Pixel Pitch 12 میکرومتر
محدوده طیفی 8μm ~ 14μm
NETD معمولی ≤40mK
پردازش تصویر
نرخ فریم 25 هرتز / 30 هرتز
زمان راه اندازی 5 ثانیه
ویدئوی آنالوگ PAL/NTSC
ویدیو دیجیتال RAW/YUV/BT656
الگوریتم تصویر تصحیح غیر یکنواخت (NUC)
کاهش نویز سه بعدی (3DNR)
کاهش نویز دو بعدی (DNS)
فشرده سازی محدوده دینامیکی (DRC)
بهبود لبه (EE)
زوم دیجیتال زوم مداوم 1 تا 8 برابر، اندازه مرحله 1/8 (خروجی YUV)
نمایش تصویر مشکی داغ/سفید داغ/شبه رنگ
نرم افزار کامپیوتر
نرم افزار ICC کنترل ماژول و نمایش ویدئو
مشخصات برق
رابط خارجی استاندارد 50Pin_HRS: DF40C-50DP-0.4V(51)، (HRS، مرد)
USB Expansion Board نوع C
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال CMOS8/CMOS16/LVDS/USB2.0
ولتاژ تغذیه 4 تا 5.5 ولت
مصرف برق معمولی 0.9 وات
اندازه گیری دما
محدوده دمای عملیاتی -10℃~+50℃
محدوده اندازه گیری دما -20℃~150℃، 0℃~550℃ (پشتیبانی از گسترش و سفارشی سازی)
دقت اندازه گیری دما بیشتر از ±3℃ یا ±3٪
اندازه گیری دمای منطقه ای پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی
SDK ویندوز / لینوکس / ARM؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما
ویژگیهای فیزیکی
اندازه (میلی متر) 25.4×25.4×27.4 (با لنز 9.1 میلی‌متری)
25.4×25.4×39.5 (با لنز 13 میلی‌متری)
25.4×25.4×38.3 (با لنز 19 میلی‌متری)
وزن 27 ± 2 گرم (با لنز 9.1 میلی‌متری)
40 گرم ± 2 گرم (با لنز 13 میلی متری)
41 گرم ± 2 گرم (با لنز 19 میلی متری)
سازگاری با محیط
دمای عملیات -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد
دمای ذخیره سازی -45 درجه سانتی گراد ~ +85 درجه سانتی گراد
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش لرزش تصادفی 5.35 گرم، 3 محور
شوکه شدن موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت
گواهی ROHS2.0/REACH
اپتیک
لنز اختیاری فوکوس ثابت Athermal: 9.1mm/13mm/19mm
سطح حفاظت رتبه IP67 (سطح جلویی)



کاربردهای صنعتی


دوربین حرارتی COIN612R برای پهپاد را می توان برای بازرسی برق، بازرسی فتوولتائیک، تشخیص حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره استفاده کرد.

ماژول تصویربرداری حرارتی LWIR 640x512 / 12μm خنک نشده برای پرورش هوشمند 0


مزایای ما


ماژول تصویربرداری حرارتی LWIR 640x512 / 12μm خنک نشده برای پرورش هوشمند 1


سوالات متداول



1. شبه رنگ چیست؟

رنگ کاذب که به آن رنگ کاذب نیز می گویند، توزیع حرارتی اشیا را می توان توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل کرد و در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داد.بنابراین توزیع دمای اجسام را می توان به دست آورد.برای اینکه افراد بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های کاذب نشان دهنده تفاوت دما نشان داده می شود.



2. ماژول تصویربرداری حرارتی GST چند رنگ شبه می تواند ارائه دهد؟

- سفید داغ

- گدازه

- کمان آهنی

- آهن داغ

- پزشکی

- قطب شمال

- رنگین کمان 1

- رنگین کمان 2

- قرمز تند

- سفید داغ
