ماژول تصویربرداری حرارتی بدون لنز 9.1 میلیمتری 30 هرتز 640×512 12 میکرومتر برای هواپیماهای بدون سرنشین
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40mK | نرخ فریم | 30 هرتز |
برجسته | ماژول تصویربرداری حرارتی خنک نشده 30 هرتز,ماژول تصویربرداری حرارتی لنز 9.1 میلی متری,هسته دوربین حرارتی پهپادهای 640x512 |

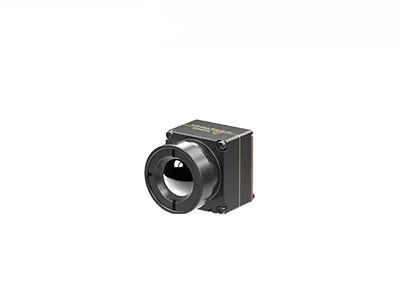

لنز 9.1 میلیمتری، ماژول تصویربرداری حرارتی 12 میکرومتری 640x512 با نرخ فریم 30 هرتز خنکنشده برای هواپیماهای بدون سرنشین
هسته دوربین مادون قرمز iTL612R دارای ردیاب حرارتی مادون قرمز 640x512 / 12μm بسته سطح ویفر (WLP) است.این یک ماژول تصویربرداری حرارتی رادیومتری LWIR خنک نشده برای هواپیماهای بدون سرنشین با محدوده طیفی از 8 تا 14 میکرومتر است.
ویژگی های ماژول دوربین حرارتی iTL612 در ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم.ماژول حرارتی خنک نشده iTL612R که برای SWaP کاملاً بهینهسازی شده است، راهحلی قابل اعتماد برای یکپارچهسازی سیستم مادون قرمز با فضای محدود ارائه میکند.ساختار جمع و جور آن به سطح بالایی از همان ماژول مشخصات رسیده است.همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.
ماژول حرارتی iTL612 به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 21mm×22.3mm×27.3mm (با لنز 9.1mm)
• وزن: 1.5±20.8 گرم (با لنز 9.1 میلی متری)
• مصرف برق کم به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612/R |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 3.3 ولت ± 0.1 ولت VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 3 درجه سانتیگراد یا ± 3٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
ویژگیهای فیزیکی | |
اندازه (میلی متر) | 21×22.3×27.3 (با لنز 9.1 میلیمتری) |
وزن | 20.8 ± 1.5 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612/R را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟
با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز خنک نشده انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند، به طوری که دمای مواد حساس افزایش می یابد.سپس، پارامتر فیزیکی خاصی از ماده حساس بر این اساس تغییر میکند و از طریق مکانیسم تبدیل خاصی که برای تشخیص جسم طراحی شده است، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل میشود.
2. مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر Dewar (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع، مصرف برق کم، اندازه کوچک، وزن سبک، عمر طولانی، هزینه کم و غیره است.اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنکشده نیست، پس از سالها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنکشده است که چشمانداز کاربرد گستردهتری دارد.
