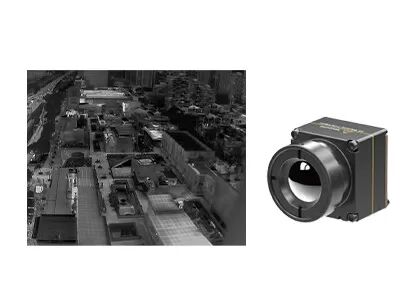

ماژول دوربین حرارتی اکسید وانیدیوم 640x512 12μm برای UAV و Drone
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612/R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.7 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD معمولی | ≤40 میلیون | نرخ فریم | 30 هرتز |
| برجسته کردن | ماژول دوربین حرارتی اکسید وانادیوم,ماژول دوربین حرارتی پهپاد,هسته دوربین حرارتی پهپاد 640x512 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی TWIN612
قیمت مقرون به صرفه ماژول دوربین حرارتی 640x512 12μm برای UAV و Drone
توضیحات محصول
هسته دوربین مادون قرمز iTL612R یک سنجگر حرارتی مادون قرمز 640x512 / 12μm Wafer Level Package (WLP) را ادغام می کند.این یک ماژول تصویربرداری حرارتی رادیومتریک LWIR غیر خنک شده برای هواپیماهای بدون سرنشین با طیف طیف 8 تا 14μm است.
ماژول دوربین حرارتی iTL612 دارای ارائه تصویر تیز و واضح، اندازه فشرده و هزینه کم است.ماژول حرارتی بدون خنک کننده iTL612R یک راه حل قابل اعتماد برای ادغام سیستم های مادون قرمز با فضای محدود استساختار جمع و جورش به بالاترين سطح همان ماژول مشخصات رسيده است.همچنین دارای یک تابع ترموگرافیک اختیاری با محدوده اندازه گیری از -20 °C ~ 550 °C برای اندازه گیری دمای صنعتی است.
ماژول حرارتی iTL612 به طور خاص برای زمینه های تعمیرات پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی،تحقیقات پلیس، کمک و نجات ، جلوگیری از آتش سوزی جنگل ، ایمنی شهری و غیره
ویژگی های اصلی
طراحی فشرده و سبک
• اندازه: 21mm × 22.3mm × 27.3mm (با لنز 9.1mm)
• وزن: 20.8g±1.5g (با لنز 9.1mm)
• مصرف انرژی کم به اندازه 0.7W
تصویر روشن و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملا جدید: NUC / 3DNR / DNS / DRC / EE
• پشتیبانی از ویندوز / لینوکس / ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای یکپارچه سازی آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده های تصویر RAW/YUV، کنترل پورت سریالی
مشخصات محصول
| مدل | iTL612/R |
| عملکرد آشکارگر IR | |
| مواد حساس | اکسید واندیم |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| دامنه طیف | 8 تا 14μm |
| NETD معمولی | ≤40mk |
| پردازش تصویر | |
| نرخ فریم | 30 هرتز |
| زمان شروع | 5s |
| ویدیوی دیجیتال | RAW/YUV/BT656 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش 3D سر و صدا (3DNR) کم کردن سر و صدا (DNS) فشرده سازی دامنه پویا (DRC) تقویت لبه (EE) |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | 30Pin_HRS: DF40C-30DP-0.4V ((51) ، (HRS، مرد) |
| کارت افزایشی USB | نوع C |
| رابط ارتباطی | RS232-TTL/USB2.0 |
| رابط ویدیویی دیجیتال | CMOS8/USB2.0 |
| ولتاژ تغذیه | 3.3V±0.1V VDC |
| مصرف برق معمولی | 0.7W |
| اندازه گیری دمای | |
| محدوده دمای عملیاتی | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~+150°C، 0°C~550°C؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دمای | بیشتر از ±3°C یا ±3٪ (@ 23°C±3°C) |
| اندازه گیری دمای منطقه ای | حداکثر، حداقل و میانگین ارزش دمای منطقه ای خروجی |
| SDK | پشتیبانی از ویندوز / لینوکس / ARM؛ دستیابی به تجزیه و تحلیل جریان ویدیو و تبدیل از خاکستری به درجه حرارت |
| ویژگی های فیزیکی | |
| اندازه (ملی متر) | 21×22.3×27.3 (با لنز 9.1mm) |
| وزن | 20.8g±1.5g (با لنز 9.1mm) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | ۵٪ تا ۹۵٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرم، سه محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| گواهینامه ها | ROHS2.0/REACH |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 9.1mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612/R می تواند در بارهای مفید UAV و دستگاه های پوشیدنی ادغام شود تا به طور گسترده ای در زمینه هاینگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، کمک و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
راه حل های تصویربرداری حرارتی
مستندات کامل: دستورالعمل های محصول، راهنمای راه اندازی و مرجع انتخاب. بدون حدس زدن شروع کنید.
توسعه و کمک به آزمایش: آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است.
Advanced Developer Toolkit: SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق.
پشتیبانی فنی از راه دور: پشتیبانی 24/7 پاسخ سریع و راه حل به موقع برای مسائل بحرانی.
گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
سوالات عمومی
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.این تابش مادون قرمز نامرئی را به تصویر تابش مادون قرمز قابل مشاهده با توزیع دمای سطح هدف تبدیل می کنداجسام مختلف و حتی قسمت های مختلف از یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2از تصویربرداری مادون قرمز برای چه چیزی استفاده میشه؟
-ديدگي شبانه
- جستجو و نجات
-بررسي غير مخرب
- پیشگیری از اپیدمی
-ترموگرافی
-امنيت و نظارت
-آتش خاموشي
....
3ماژول تصویربرداری حرارتی چیه؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و الکترونیک سخت افزاری با نرم افزار و الگوریتم جاسازی شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
