| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی 12 میلی متری موج بلند,ماژول تصویربرداری حرارتی مانیتورینگ 640x512 |
||
توضیحات محصول

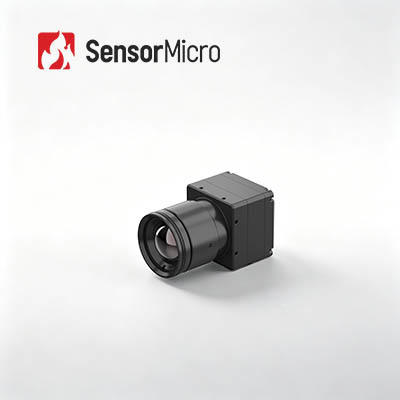

ماژول تصویربرداری حرارتی 12 میکرومتر موج بلند 640x512 برای نظارت بر امنیت
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN612RG2 تشخیص صنعتی با دقت بالا و نظارت دقیق دما را ارائه می دهد. با استفاده از فناوری آشکارساز مادون قرمز با وضوح بالا ApexCore 640*512/12μm، به حساسیت تصویربرداری حرارتی استثنایی با NETD≤25mK و شناسایی دقیق تفاوت دما دست می یابد. بهبود یافته توسط الگوریتم‌های اندازه‌گیری دما و پردازش سیگنال با دقت بالا، تشخیص دمای بی‌درنگ فوق‌العاده پایدار با دقت ۲± درجه سانتی‌گراد یا ۲±٪ را ارائه می‌دهد.
ویژگی های اصلی
- عملکرد جامع:آشکارساز مادون قرمز سطح ویفر ApexCore با NETD≤25mK، الگوریتم های پیشرفته پردازش تصویر، دقت اندازه گیری دما تا 2± درجه سانتی گراد یا 2±%
- طراحی فشرده:ابعاد: 25.4*25.4*15.7 میلی متر، وزن: 1±15 گرم، مصرف برق: ≤0.65 وات
- ادغام انعطاف پذیر:چندین گزینه لنز نوری، پشتیبانی از رابط USB2.0/DVP/LVDS/BT.656، خروجی داده RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| آشکارسازهای IR | مواد حساس: VOx وضوح: 640*512 اندازه پیکسل: 12 میکرومتر پاسخ طیفی: 8μm ~ 14μm NETD معمولی: ≤25mK/F1.0/25℃ |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30 هرتز زمان راه اندازی: 6 ثانیه ویدئوی آنالوگ: PAL/NTSC فیلم دیجیتال: RAW/YUV422/TMP الگوریتم های تصویر: تصحیح غیر یکنواخت، کاهش نویز سه بعدی، کاهش نویز دو بعدی، فشرده سازی محدوده دینامیکی، افزایش لبه نمایش تصویر: 10 نوع (سفید داغ / گدازه / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| برقی | رابط خارجی استاندارد: 50 پین DF40C-50DP-0.4V (51) برد توسعه USB: USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی: TTL-232/USB2.0 رابط ویدئویی دیجیتال: DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه: 4.5 ~ 5.5 ولت مصرف برق معمولی: 0.65 وات |
| اندازه گیری دما | دمای عملیاتی: -10℃~+50℃ محدوده اندازه گیری دما: -20℃~150℃, 100℃~550℃; پشتیبانی از سفارشی سازی و گسترش دقت اندازه گیری دما: ± 2 درجه سانتی گراد یا ± 2 درصد (هر کدام بیشتر باشد) اندازه‌گیری دمای جزئی: حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه‌گیری دما را پشتیبانی می‌کند SDK: اندروید/ویندوز/لینوکس |
| مکانیکی | اندازه هسته لخت: 25.4 * 25.4 * 15.7 میلی متر وزن هسته برهنه: 1±15 گرم |
| زیست محیطی | دمای کارکرد: -40℃~+70℃ دمای ذخیره سازی: -45℃~+85℃ رطوبت: 5٪ ~ 95٪، غیر متراکم لرزش: 5.35 گرم، لرزش تصادفی، 3 محوره ضربه: نیمه موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت گواهینامه: ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
ترموگرافی، بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، بینایی ماشین، لوازم الکترونیکی مصرفی
مزایای ما
- طیف وسیع محصول:آشکارسازهای مادون قرمز، هسته‌های دوربین و ماژول‌ها برای برآوردن نیازهای مختلف یکپارچه‌سازی
- تنوع محصول غنی:وضوح آرایه های متعدد، اندازه پیکسل، باند موج، و گزینه های لنز برای برنامه های مختلف
- عملکرد برجسته:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان قوی
- ادغام آسان:گزینه های رابط چندگانه برای یکپارچه سازی ساده و توسعه سریع
سوالات متداول
- آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید. آشکارساز مادون قرمز / سنسور تصویربرداری حرارتی یک دستگاه نوری- الکتریکی است که به تابش مادون قرمز و انرژی حرارتی واکنش نشان می دهد و آن را به سیگنال های الکتریکی تبدیل می کند و تصاویر حرارتی قابل مشاهده را تولید می کند. - WLP چیست؟
WLP به بسته سطح ویفر اشاره دارد. این فرآیند تکمیل بسته‌بندی با خلاء بالا مستقیماً روی کل ویفر MEMS است، سپس خط‌کشی و برش برای ساخت یک حسگر مادون قرمز واحد است. آنها به همراه بسته فلزی و بسته بندی سرامیکی، سه قالب اصلی بسته بندی آشکارسازهای مادون قرمز خنک نشده هستند. - تفاوت پکیج سطح ویفر، پکیج سرامیکی و پکیج فلزی چیست؟
آشکارسازهای مادون قرمز خنک نشده در حال حاضر به بسته بندی فلزی، بسته بندی سرامیکی و بسته بندی در سطح ویفر تقسیم می شوند. بسته بندی فلزی قدیمی ترین است و بهترین عملکرد را ارائه می دهد. بسته بندی در سطح ویفر برای تولید انبوه مناسب است. و بسته بندی سرامیکی بیشتر مورد علاقه بازار اختصاصی محصولات غیرنظامی است.
