ماژول تصویربرداری حرارتی 640x512 12μm بدون خنک شدن وزن سبک هسته دوربین LWIR
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| NETD معمولی | ≤25mK/F1.0/25℃ | قطعنامه | 640x512 |
|---|---|---|---|
| مصرف برق | 0.65 وات | ویدیوی قیاسی | pal/ntsc |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | ماژول تصویربرداری حرارتی 12μm,ماژول تصویربرداری حرارتی سبک وزن,ماژول تصویربرداری حرارتی بدون خنک شدن |
||
توضیحات محصول

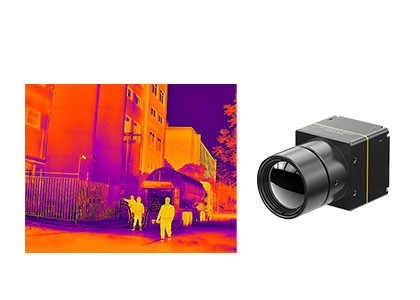

ماژول تصویربرداری حرارتی 640x512 12μm بدون خنک شدن وزن سبک
خلاصه ی محصول
هسته تصویربرداری مادون قرمز COIN612G2 دارای یک آشکارگر مادون قرمز 640 × 512μm ApexCore است که با مدارهای پردازش سیگنال برتر و الگوریتم های تصویربرداری بهینه شده همراه است.این دستگاه حساسیت حرارتی استثنایی را با NETD معمولی ≤25mK ارائه می دهد و از پروتکل های ارتباطی متعدد از جمله USB 2 پشتیبانی می کند..0، DVP، LVDS، و خروجی های ویدئویی BT.656.
ویژگی های اصلی
- عملکرد جامع:آشکارساز مادون قرمز سطح وافر ApexCore با عملکرد بالا و مقرون به صرفه با NETD ≤25mK
- طراحی کامپکت:ابعاد: 25.4×25.4×15.7mm، وزن: 15±1g، مصرف برق ≤0.65W
- پیکربندی همه کاره:گزینه های متعدد لنز و پشتیبانی از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656
- ادغام سریع:خروجی داده های تصویر RAW/YUV با کنترل پورت سریالی
مشخصات محصول
| مدل | COIN612G2 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25°C |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان شروع | 6s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) ، کاهش نویز سه بعدی (3DNR) ، سرکوب نویز دو بعدی (DNS) ، فشرده سازی دامنه پویا (DRC) ، افزایش لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC - کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، مرد) |
| تخته تمدید | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 تا 5.5 ولت |
| مصرف برق معمولی | 0.65W |
| ماشین آلات | |
| اندازه هسته خالی ((ملی متر) | 25.4×25.4×157 |
| وزن هسته خالی ((g) | 15±1g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | |
| لنز های نوری | فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| سطح حفاظت | IP67 ((عکاس جلو) |
کاربردهای صنعتی
- نظارت بر امنیت
- چشم انداز صنعتی
- مشاهده در فضای باز
- آتش نشانی و نجات
- ADAS
- دید ماشینی
در مورد SensorMicro
SensorMicro با یک باور ساده اما قدرتمند تأسیس شد: نوآوری باید به نیازهای دنیای واقعی خدمت کند. ما برای توانمندسازی مردم و سیستم ها برای دیدن فراتر از سطح، به الگوها، مشکلات،و امکاناتی که زیر آن قرار دارند.
با تبدیل گرما نامرئی به واقعیت قابل مشاهده، ما به صنایع کمک می کنیم تا تصمیمات هوشمندانه تری بگیرند، از مهم ترین چیزها محافظت کنند و با وضوح از پیچیدگی ها عبور کنند.بازرسی صنعتی، مراقبت های پزشکی، بینایی ماشین، نظارت بر محیط زیست و ابتکارات خنثی سازی کربن.
پرسش های مکرر
فواید تصویربرداری حرارتی مادون قرمز چیست؟
- از تاریکی کامل دیدن
- شناسايي تحت پوشش
- تشخیص فاصله دور
- تشخیص توزیع گرما
- اندازه گیری دمای بدون تماس
- آگاهی از شغل
حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
تفاوت بین بسته سطح وافره، بسته سرامیکی و بسته فلزی چیست؟
آشکارگرهای مادون قرمز غیر خنک در حال حاضر به بسته بندی فلزی، بسته بندی سرامیکی و بسته بندی سطح وافر تقسیم می شوند. بسته بندی فلزی اولین و بهترین از سه نوع بسته بندی اصلی است;بسته بندی سطح وافره برای تولید انبوه مناسب است؛ و بسته بندی سرامیکی بیشتر توسط بازار اختصاصی برای محصولات غیرنظامی مورد علاقه است.
