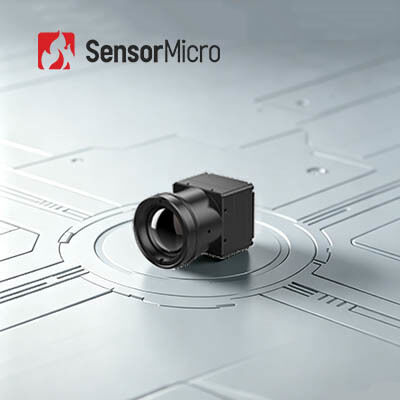

SWaP-C ماژول تصویربرداری حرارتی LWIR بدون خنک کننده با رزولوشن 640x512 و پیچ پیکسل 12μm در مصرف 0.65W
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD معمولی | ≤25mK/F1.0/25℃ | نرخ فریم | 25/30/50 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی LWIR,ماژول تصویربرداری حرارتی SWaP-C,هسته دوربین حرارتی خنک نشده 640x512 |
||
توضیحات محصول
ماژول تصویربرداری حرارتی LWIR خنک نشده SWaP-C 640x512 12μm
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN612G2 دارای یک آشکارساز مادون قرمز در سطح ویفر ApexCore 640×512/12 میکرومتر با NETD معمولی ≤25mK است که تعادل بهینه بین عملکرد برتر و مقرون به صرفه بودن را ارائه می دهد. طراحی جمع و جور، ساختار سبک وزن و مصرف انرژی کم تنها 0.65 وات آن را برای کاربردهای مختلف ایده آل کرده است. الگوریتمهای تصویر پیشرفته خروجی تصویر حرارتی واضحتر و واضحتر را تضمین میکنند.
COIN612G2 با پشتیبانی از پروتکلهای ارتباطی اصلی، درگاههای خروجی ویدئوی متعدد و طیف گستردهای از لنزهای نوری، تشخیص سریع نقطه داغ را امکانپذیر میکند و گردشهای کاری توسعه ثانویه را ساده میکند و یک راهحل ادغام حرارتی کاملاً کاربردی و مقرون به صرفه را ارائه میدهد.
ویژگی های اصلی
- عملکرد جامع، راه حل مقرون به صرفه
- آشکارساز مادون قرمز سطح ویفر ApexCore با عملکرد بالا با NETD ≤25mK
- الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر
- ساختار فشرده، طراحی سبک وزن
- ابعاد: 25.4×25.4×15.7 میلی متر
- وزن: 1±15 گرم، مصرف برق ≤0.65W
- پیکربندی همه کاره، ادغام سریع
- گزینه های لنز متعدد برای نیازهای کاربردی مختلف موجود است
- از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN612G2 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4×25.4×15.7 |
| وزن هسته خالی (گرم) | 1±15 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612G2 در مانیتورینگ امنیتی، دید صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS، دید ماشینی و زمینه های مرتبط استفاده می شود.
مزایای ما
- تخصص فنی عمیق:سالها تجربه در تحقیق، توسعه و کاربرد فناوری حسگر مادون قرمز با قابلیت های طراحی تراشه، ساخت ویفر، بسته بندی، آزمایش و یکپارچه سازی سیستم.
- تمرکز بر نوآوری:تعهد به پیشرفتهای فناوری در تصویربرداری حرارتی، فشار دادن مرزها در NETD، SWaP و دمای عملیاتی در سراسر امنیت، نظارت صنعتی و سیستمهای هوشمند.
- سبد محصولات متنوع:طیف گسترده ای از اجزای تشخیص مادون قرمز – چه خنک و چه بدون خنک کننده – ارائه راه حل های مناسب برای صنایع مختلف.
- اعتبار سنجی دقیق قابلیت اطمینان:سیستم مدیریت کیفیت قوی با روش های آزمایش متعدد برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت.
- پشتیبانی فنی حرفه ای:تیم مهندسی برای تسریع یکپارچهسازی سیستم، بهبود کارایی و کوتاهتر کردن زمان ورود به بازار، از نزدیک با مشتریان همکاری میکند.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. این تابش مادون قرمز نامرئی را به تصاویر حرارتی مادون قرمز مرئی تبدیل می کند که توزیع دمای سطوح هدف را نشان می دهد. اجسام مختلف و حتی قسمت های مختلف یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2. تصویربرداری مادون قرمز برای چه مواردی قابل استفاده است؟
دید در شب، جستجو و نجات، آزمایش غیر مخرب، پیشگیری از بیماری همه گیر، ترموگرافی، امنیت و نظارت، آتش نشانی و موارد دیگر.
3. ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً از یک آشکارساز مادون قرمز، لنز مادون قرمز و تجهیزات الکترونیکی سخت افزاری با نرم افزار و الگوریتم های تعبیه شده تشکیل شده است. این حداقل واحد عملکردی یک دستگاه تصویربرداری حرارتی را نشان می دهد.
