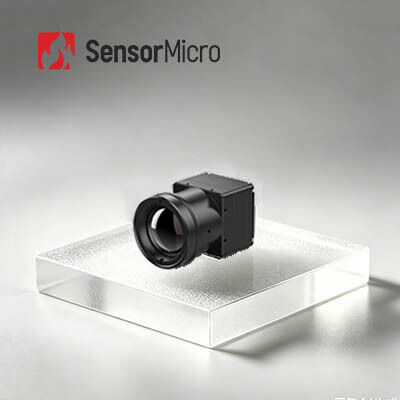

هسته دوربین حرارتی LWIR با وضوح 640x512 بدون خنک شدن با ارتفاع پیکسل 12μm و مصرف انرژی کم 0.65W
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| نرخ فریم | 25/30/50 هرتز | مصرف برق | 0.65 وات |
| محدوده طیفی | 8 تا 14 میکرومتر | NETD | ≤25mK/F1.0/25℃ |
| برجسته کردن | هسته دوربین حرارتی LWIR خنک نشده,هسته دوربین حرارتی 640x512,0.8 وات مصرف ماژول تصویربرداری حرارتی |
||
توضیحات محصول
هسته دوربین حرارتی LWIR 640x512/12μm خنک نشده با مصرف برق کم 0.65 وات
بررسی اجمالی محصول
هسته تصویربرداری مادون قرمز COIN612G2 مجهز به آرایه صفحه کانونی مادون قرمز در مقیاس ویفر 12 میکرومتری ApexCore 640×512 با حساسیت بالا (FPA) که دارای NETD ≤25 میلیکلوین است، عملکرد برتر را با هزینه بهینه به دست میآورد. سازگاری کامل با رابطهای ارتباطی سریال، خروجیهای سیگنال ویدئویی متنوع، و مجموعهای جامع از لنزهای شیئی برای تطبیق با الزامات استقرار چند سناریویی، سازگاری کامل دارد.
این ماژول به ضبط لحظه ای نقطه داغ و تجسم حرارتی با وفاداری بالا دست می یابد که به طور قابل توجهی هزینه های توسعه را برای یکپارچه سازهای سیستم کاهش می دهد. در نتیجه، به عنوان یک واحد ادغام تصویربرداری حرارتی کامل با عملکردهای داخلی غنی و رقابت در هزینه قابل توجه عمل می کند.
ویژگی های اصلی
عملکرد جامع، راه حل مقرون به صرفه
- توسعه یافته با یک آشکارساز مادون قرمز در سطح ویفر ApexCore با کارایی بالا و مقرون به صرفه با NETD ≤25mK
- یک FPA اصلی را با الگوریتم های پیشرفته پردازش تصویر ترکیب می کند تا کیفیت تصویر را افزایش دهد
ساختار فشرده، طراحی سبک وزن
- ابعاد: 25.4×25.4×15.7 میلی متر
- وزن: 1±15 گرم، مصرف برق ≤0.65W
پیکربندی همه کاره، ادغام سریع
- چندین گزینه لنز برای برآوردن نیازهای مختلف برنامه در دسترس است
- از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656 پشتیبانی می کند
- داده های تصویر RAW/YUV را با کنترل پورت سریال خروجی می دهد
مشخصات محصول
| مدل | COIN612G2 |
|---|---|
| نشانگرهای آشکارسازهای IR | مواد حساس: VOx |
| وضوح: 640×512 | |
| اندازه پیکسل: 12 میکرومتر | |
| پاسخ طیفی: 8μm ~ 14μm | |
| NETD معمولی: ≤25mK/F1.0/25℃ | |
| پردازش تصویر | نرخ فریم دیجیتال: 25/30/50 هرتز |
| زمان راه اندازی: 6 ثانیه | |
| ویدئوی آنالوگ: PAL/NTSC | |
| فیلم دیجیتال: RAW/YUV422 | |
| الگوریتم تصویر: تصحیح غیر یکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، کاهش نویز دو بعدی (DNS)، فشرده سازی محدوده دینامیکی (DRC)، بهبود لبه (EE) | |
| نمایش تصویر: 10 نوع (سفید داغ / گدازه / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) | |
| نرم افزار کامپیوتر | نرم افزار ICC: کنترل ماژول و نمایش ویدئو |
| برقی | رابط خارجی استاندارد: 50 پین: DF40C-50DP-0.4V (51)، (HRS، مرد) |
| برد افزونه: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| رابط ارتباطی: TTL-232/USB2.0 | |
| رابط ویدئویی دیجیتال: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| ولتاژ تغذیه: 4.5 ~ 5.5 ولت | |
| مصرف برق معمولی: 0.65 وات | |
| مکانیکی | اندازه هسته لخت (میلی متر): 25.4×25.4×15.7 |
| وزن هسته لخت (گرم): 1±15 گرم | |
| سازگاری با محیط | دمای کارکرد: -40℃~+70℃ |
| دمای ذخیره سازی: -45℃~+85℃ | |
| رطوبت: 5٪ ~ 95٪، غیر متراکم | |
| لرزش: 5.35 گرم، لرزش تصادفی، 3 محوره | |
| ضربه: نیمه موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار | |
| گواهینامه: ROHS2.0/REACH | |
| لنز نوری | لنز نوری: فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| سطح حفاظت: IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612G2 در زمینه مانیتورینگ امنیتی، دید صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS، دید ماشینی و غیره استفاده می شود.
خط تولید ما
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف در دسترس - آشکارسازهای IR خنک نشده و خنکشده در قالبها و اندازه پیکسلهای مختلف
- تولید حجم برای اطمینان از تحویل سریع - سه خط تولید با قابلیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (273- درجه سانتیگراد) است، می توانند پرتوهای فروسرخ بتابانند. با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات فروسرخ که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
3. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود. حساسیت بالایی دارد و می تواند تفاوت دماهای ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد. این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد. ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
