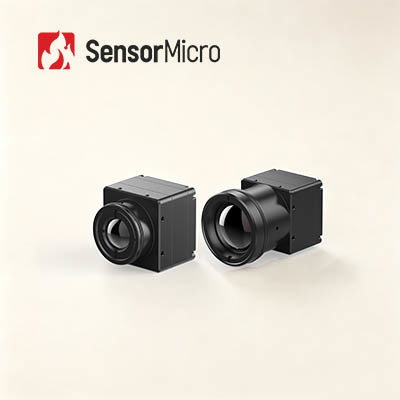

640x512 رزولوشن 12μm Pixel Pitch ≤25mK NETD ماژول تصویربرداری حرارتی LWIR بدون خنک شدن

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN612G2
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 NETD ≤25mK/F1.0/25℃
مصرف برق 0.65 وات محدوده طیفی 8 تا 14 میکرومتر
Pixel Pitch 12 میکرومتر نرخ فریم دیجیتال 25/30/50 هرتز
برجسته کردن

ماژول تصویربرداری حرارتی شارپ شفاف خنک نشده

,

ماژول تصویربرداری حرارتی 8um

,

هسته دوربین حرارتی SWaP-C LWIR
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی شفاف SWaP-C شارپ بدون خنک کننده LWIR 8~14μm
ماژول تصویربرداری حرارتی 12 میکرومتری SWaP-C Uncooled LWIR 640x512
هسته تصویربرداری حرارتی COIN612G2 از رزولوشن 640 × 512، گام پیکسلی 12 میکرومتر ApexCore میکروبولومتر سطح ویفر مادون قرمز، آرایه صفحه کانونی مادون قرمز، تقویت شده توسط مدار پردازش سیگنال اختصاصی و الگوریتم‌های بهبود تصویر چند مرحله‌ای برای تحقق تفاوت دمای معمولی 5Km (NET) استفاده می‌کند. شناسایی قابل اعتماد گرادیان های حرارتی ظریف را قادر می سازد. لایه‌های ارتباطی سخت‌افزار با پروتکل‌های گذرگاه سریال به‌طور گسترده‌ای پذیرفته شده مطابقت دارند، در حالی که ماژول‌های خروجی ویدیوی چند کاناله از فرمت‌های انتقال USB 2.0، DVP، LVDS و BT.656 پشتیبانی می‌کنند.
اپراتورها و ادغام‌کنندگان می‌توانند از طیف کاملی از لنزهای شیئی مادون قرمز منطبق برای برآوردن نیازهای نوری در بازرسی صنعتی، نظارت امنیتی، مشاهده میدانی و سیستم‌های سنجش AIoT انتخاب کنند. استخراج بلادرنگ هات اسپات و خروجی قاب حرارتی با وفاداری بالا، کار انطباق الگوریتمی و سخت‌افزاری را در توسعه ثانویه به حداقل می‌رساند و COIN612G2 را به عنوان یک واحد ادغام حرارتی کاملاً کاربردی و با هزینه بهینه می‌کند.
ویژگی های اصلی
زیرسیستم تصویربرداری با امکانات کامل و مقرون به صرفه
آشکارساز ApexCore در سطح ویفر ≤25mK NETD را ارائه می دهد. ترکیب FPA و پشته الگوریتم، نویز تصویر را کاهش می دهد و کنتراست هدف را بهبود می بخشد
حداقل ضریب فرم، اتلاف توان کم
اندازه: 25.4mm × 25.4mm × 15.7mm; وزن: 1±15 گرم؛ مصرف برق معمولی 0.65 وات
سخت افزار مدولار برای یکپارچه سازی کارآمد
سیستم نصب لنز ماژولار با چندین گزینه فاصله کانونی؛ خروجی های ویدئویی دیجیتال چند استاندارد؛ داده های پیکسل RAW/YUV قابل تنظیم با رابط کنترل سریال
مشخصات محصول
مدل COIN612G2
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤25mK/F1.0/25℃
پردازش تصویر
نرخ فریم دیجیتال 25/30/50 هرتز
زمان راه اندازی 6 ثانیه
ویدئوی آنالوگ PAL/NTSC
ویدیو دیجیتال RAW/YUV422
الگوریتم تصویر تصحیح غیر یکنواخت (NUC)
کاهش نویز سه بعدی (3DNR)
سرکوب دو بعدی نویز (DNS)
فشرده سازی محدوده دینامیکی (DRC)
بهبود لبه (EE)
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
نرم افزار کامپیوتر
نرم افزار ICC کنترل ماژول و نمایش ویدئو
برقی
رابط خارجی استاندارد 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد)
هیئت توسعه USB3.0/USB2.0/VPC/USB2.0&VPC
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال DVP8/DVP16/USB2.0/BT.656/LVDS
ولتاژ تغذیه 4.5 ~ 5.5 ولت
مصرف برق معمولی 0.65 وات
مکانیکی
اندازه هسته لخت (میلی متر) 25.4×25.4×15.7
وزن هسته خالی (گرم) 1±15 گرم
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار
گواهینامه ROHS2.0/REACH
لنز نوری
لنز نوری فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm
سطح حفاظت IP67 (لنز جلو)
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612G2 در زمینه ترموگرافی، نظارت بر امنیت، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات اعمال می شود.
ترموگرافی
امنیت و نظارت
آتش نشانی و نجات
بارگیری پهپادها
چشم انداز شخصی
ADAS
AIoT
سایر برنامه های کاربردی
خدمات سفارشی
  • سفارشی سازی محصول:پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
  • پشتیبانی فنی و آموزش در محل:به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
  • نوآوری مشترک برای محصولات و بازارهای جدید:برای توسعه راه حل های کاربردی مادون قرمز خلاقانه با مشتریان همکاری کنید
سوالات متداول
در کدام صنایع می توان از آشکارسازهای مادون قرمز/ هسته های دوربین حرارتی استفاده کرد؟
ردیاب های مادون قرمز / هسته های دوربین حرارتی ما به طور گسترده در بسیاری از صنایع استفاده می شود مانند:
  • ترموگرافی:تعمیر و نگهداری برق، ماشین بینایی، تهویه مطبوع ساختمان، پتروشیمی متالورژی، تعمیر و نگهداری پیش بینی، پیشگیری از همه گیری
  • امنیت و نظارت:شهر امن، نظارت بر زیرساخت، امنیت مرزی، کشتی دریایی، ایمنی معدن
  • آتش نشانی و نجات:پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
  • بار پهپاد:بازرسی تجهیزات، اجرا و نجات، کاربرد آتش نشانی، مشاهده حیوانات
  • چشم انداز شخصی:اوقات فراغت در فضای باز، مشاهده حیوانات، گشت اجرایی
  • ADAS:رانندگی خودکار، سیستم دستیار راننده پیشرفته، وسایل نقلیه ویژه
  • AIoT:خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، ربات ها
  • دیگران:سیستم دید پرواز پیشرفته، تشخیص گاز، کشاورزی و مرتع، تحقیقات علمی
