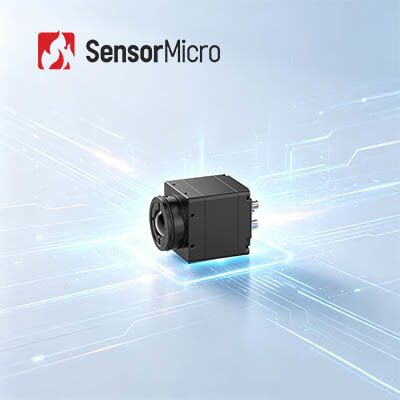

بسته سرامیکی هسته دوربین حرارتی LWIR خنک نشده با رزولوشن 384x288 و گام پیکسلی 12μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iSE412 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| مصرف برق | 0.8W@50Hz@23±3℃ | محدوده طیفی | 8 تا 14 میکرومتر |
| NETD | ≤30mK | نرخ فریم | 50 هرتز |
| برجسته کردن | هسته دوربین حرارتی بسته سرامیکی,هسته دوربین حرارتی 12uM,هسته حرارتی LWIR خنک نشده |
||
توضیحات محصول
بسته سرامیک بدون خنک کننده LWIR دوربین حرارتی هسته 384x288 12μm
هسته دوربین حرارتی 12 میکرومتر بسته بندی سرامیکی بدون خنک کننده LWIR 384x288
ماژول دوربین حرارتی iSE412 از یک آشکارساز مادون قرمز بسته سرامیکی 384×288/12μm استفاده می کند. بسته بندی سرامیکی پیشرفته ترین تکنولوژی بسته بندی موجود در حال حاضر را نشان می دهد که کاهش قابل توجهی در اندازه آشکارساز، وزن و مصرف انرژی را ممکن می سازد.
با ادغام فناوری آشکارساز مادون قرمز بسته بندی سرامیکی، ماژول حرارتی iSE412 تصاویر فوق العاده شفاف و واضحی را ارائه می دهد. این محصول دارای الگوریتم های با وضوح فوق العاده ارتقا یافته و عملکردهای تعاملی جامع از جمله نمایش تصویر در تصویر و OSD قابل تنظیم، همراه با حالت خواب بهینه صرفه جویی در مصرف انرژی و قابلیت کالیبراسیون با یک کلیک است. با فاکتور فرم فوق العاده فشرده و حداقل وزن، به پیشرفت هایی در کوچک سازی و حمل و نقل دست می یابد و در عین حال پایداری تصویربرداری را حفظ می کند. بسیار سازگار با چندین لوازم جانبی نوری و الکترونیکی، از توسعه سفارشی برای کاربردهای نوظهور در بینایی ماشین هوشمند، امنیت هوشمند، تجهیزات آتش نشانی و الکترونیک حرارتی مصرف کننده پشتیبانی می کند.
ویژگی های اصلی
طراحی بدون شاتر برای مشاهده روانتر
- بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستمهای مبتنی بر شاتر سنتی
- عملکرد بی صدا استفاده محتاطانه و بدون نویز مکانیکی را تضمین می کند
جمع و جور و سبک، انعطاف پذیر برای ادغام
- ابعاد کل سیستم به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم
- طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند
ادغام یکپارچه و غنی از امکانات
- پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED
- سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم
مشخصات محصول
|
مدل
|
iSE412
|
|
|
نشانگرهای آشکارسازهای IR
|
||
|
مواد حساس
|
VOx
|
|
|
قطعنامه
|
384×288
|
|
|
اندازه پیکسل
|
12 میکرومتر
|
|
|
پاسخ طیفی
|
8μm ~ 14μm
|
|
|
NETD معمولی
|
≤30mK
|
|
|
پردازش تصویر
|
||
|
پیکسل های موثر
|
384×288
|
|
|
نرخ فریم دیجیتال
|
50 هرتز
|
|
|
زمان راه اندازی
|
6 ثانیه
|
|
|
ویدیو دیجیتال
|
YUV420/YUV422/RGB888/RAW
|
|
|
الگوریتم تصویر
|
NUC/DRC/DNS/DDE/SFFC
|
|
|
بدون کرکره
|
پشتیبانی می شود
|
|
|
نمایش تصویر
|
10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
|
|
|
جهت تصویر
|
افقی / عمودی / مورب
|
|
|
زوم دیجیتال
|
1x/2x/4x/8x
|
|
|
روشنایی تصویر
|
خودکار / دستی
|
|
|
کنتراست تصویر
|
خودکار / دستی
|
|
|
حالت جبران
|
دستی
|
|
|
برقی
|
||
|
رابط خارجی استاندارد
|
50 پین: BP040SB-50-0114-B-R0
|
|
|
رابط ارتباطی
|
TTL-232/USB2.0
|
|
|
رابط ویدئویی دیجیتال
|
DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
|
|
|
اجزای افزونه
|
USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
|
|
|
رابط الکتریکی
|
||
|
ولتاژ تغذیه
|
2.7 ولت تا 5.3 ولت
|
|
|
مصرف برق معمولی
|
0.8W@50Hz@23±3℃
|
|
|
مکانیکی/لنز
|
||
|
اندازه هسته لخت (میلی متر)
|
25.4×25.4×22.7
|
φ36×24.3
|
|
وزن هسته خالی (گرم)
|
26±1.5
|
1.5±28
|
|
لنز نوری
|
Athermal فوکوس ثابت: 4.9/9.1/13/19mm
|
فوکوس ثابت Athermal: 25mm/35mm
|
|
اجزای شاتر
|
اختیاری
|
|
|
لرزش
|
5.35 گرم، لرزش تصادفی، 3 محوره
|
|
|
تاثیر
|
نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار
|
1500 گرم@0.4 میلیثانیه
|
|
سطح حفاظت
|
IP67 (لنز جلو)
|
|
|
سازگاری با محیط
|
||
|
دمای عملیاتی
|
-40℃~+70℃
|
|
|
دمای ذخیره سازی
|
-45℃~+85℃
|
|
|
رطوبت
|
5٪ ~ 95٪، غیر متراکم
|
|
|
گواهینامه
|
ROHS2.0/REACH
|
|
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iSE412 در زمینه دید صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، لوازم الکترونیکی مصرفی و غیره کاربرد دارد.
مزایای محصول
سبد محصولات متنوع
طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآوردن نیازهای مختلف یکپارچه سازی.
تنوع محصول غنی
وضوح آرایههای متعدد، اندازه پیکسلها، باند موج و ترکیب گزینههای لنز انعطافپذیری بیشتری را برای کاربردهای متنوع فراهم میکنند.
عملکرد برجسته
تصویربرداری شفاف، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی – طراحی شده برای عملکرد در طیف وسیعی از چالشهای محیطی.
ادغام آسان
چندین گزینه رابط، ادغام را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند.
سوالات متداول
در کدام صنایع می توان از آشکارسازهای مادون قرمز/ هسته های دوربین حرارتی استفاده کرد؟
آشکارسازهای مادون قرمز GST / هسته دوربین حرارتی به طور گسترده در بسیاری از صنایع استفاده می شود مانند:
- ترموگرافی:تعمیر و نگهداری برق، ماشین بینایی، تهویه مطبوع ساختمان، پتروشیمی متالورژی، تعمیر و نگهداری پیش بینی، پیشگیری از همه گیری
- امنیت و نظارت:شهر امن، نظارت بر زیرساخت، امنیت مرزی، کشتی دریایی، ایمنی معدن
- آتش نشانی و نجات:پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
- بار پهپاد:بازرسی تجهیزات، اجرا و نجات، کاربرد آتش نشانی، مشاهده حیوانات
- چشم انداز شخصی:اوقات فراغت در فضای باز، مشاهده حیوانات، گشت اجرایی
- ADAS:رانندگی خودکار، سیستم دستیار راننده پیشرفته، وسایل نقلیه ویژه
- AIoT:خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، ربات ها
- دیگران:سیستم دید پرواز پیشرفته، تشخیص گاز، کشاورزی و مرتع، تحقیقات علمی
