Clear Imaging Thermal Camera Core 640x512 برای ادغام سریع
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 12μm | NETD معمولی | ≤40mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 25.4×25.4×27.4 (با لنز 9.1 میلیمتری) |
محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ± 3 ℃ یا ± 3٪ |
برجسته | هسته دوربین حرارتی Clear Imaging,هسته دوربین حرارتی یکپارچه سریع,ماژول دوربین حرارتی 640x512 |

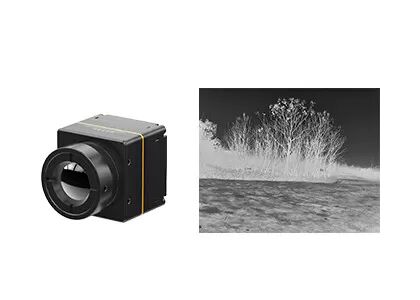

هسته دوربین حرارتی 640x512 با تصویربرداری واضح برای ادغام سریع
هسته دوربین حرارتی COINR 640x512 / 12μm با ترموگرافی برای سیستم وسایل نقلیه هوایی بدون سرنشین
COIN612R یک ماژول دوربین مادون قرمز مقرون به صرفه با سیستم تصویربرداری حرارتی است که برای وسایل نقلیه هوایی بدون سرنشین تجاری (پهپاد/پهپاد) طراحی شده است.این به طور ویژه برای زمینه نجات و بازرسی پهپاد، مانند بازرسی نیروی برق، بازرسی فتوولتائیک، تشخیص حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است. در محمولههای پهپاد، GST راهحلهای مؤثر و بالغ مختلفی را برای انجام وظایف در محیطهای مختلف به مشتریان ارائه میدهد.
هسته دوربین مادون قرمز COIN612R دارای سنسور تصویربرداری حرارتی 640x512 / 12μm است.این ویژگی ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم است.این ماژول دوربین حرارتی همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.
SWaP بهینه
• اندازه کوچک: 25.4×25.4×14.1 (با شاتر)
• وزن سبک: 27 گرم (با لنز 9.1 میلی متری)
• مصرف برق: کمتر از 0.9W
کیفیت تصویر فوق العاده
• الگوریتم پردازش تصویر نسل جدید: NUC/3DNR/DNS/DRC/EE
• محدوده دمای رادیومتریک: -20℃~150℃، 0~550℃ (پشتیبانی از گسترش و سفارشی سازی)
ادغام سریع
• رابط های DVP/LVDS، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
• نسخه رادیومتریک ARM/Windows/Linux SDK را برای دستیابی به اندازه گیری دمای تمام صفحه فراهم می کند
مدل | COIN612/R |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8μm ~ 14μm |
NETD معمولی | ≤40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
زوم دیجیتال | زوم مداوم 1 تا 8 برابر، اندازه مرحله 1/8 (خروجی YUV) |
نمایش تصویر | مشکی داغ/سفید داغ/رنگ شبه |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 50Pin_HRS: DF40C-50DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | TTL-232/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/CMOS16/LVDS/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.9 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~+50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ (پشتیبانی از گسترش و سفارشی سازی) |
دقت اندازه گیری دما | بیشتر از ±3℃ یا ±3٪ |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | ویندوز / لینوکس / ARM؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
اندازه (میلی متر) | 25.4×25.4×27.4 (با لنز 9.1 میلیمتری) 25.4×25.4×39.5 (با لنز 13 میلیمتری) 25.4×25.4×38.3 (با لنز 19 میلیمتری) |
وزن | 27 ± 2 گرم (با لنز 9.1 میلیمتری) 40 گرم ± 2 گرم (با لنز 13 میلی متری) 41 گرم ± 2 گرم (با لنز 19 میلی متری) |
سازگاری با محیط | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 9.1mm/13mm/19mm |
سطح حفاظت | رتبه IP67 (سطح جلویی) |
هسته دوربین حرارتی COIN612R برای محموله های پهپاد می تواند برای بازرسی نیروی برق، بازرسی فتوولتائیک، تشخیص حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات در بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره استفاده شود.
تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیا استفاده می کند.با توجه به تفاوت تابش بین جسم و محیط پس زمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز می تواند نوسان تابش هر قسمت از صحنه را نشان دهد و در نتیجه ویژگی های صحنه را نشان دهد.
2. مزیت تصویربرداری حرارتی مادون قرمز چیست؟
--- از طریق تاریکی مطلق ببینید
---شناسایی تحت استتار
---تشخیص برد بلند
---تشخیص توزیع گرما
--- اندازه گیری دما بدون تماس
--- آگاهی شغلی
---و غیره
3. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی استفاده می شود.
