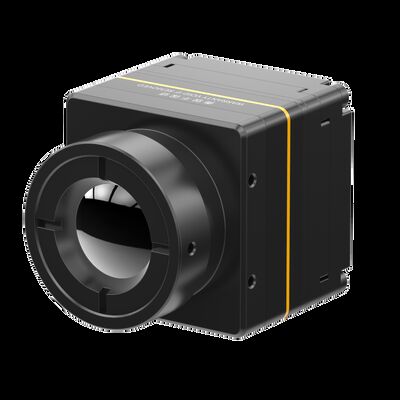

هسته تصویربرداری حرارتی موج بلند اندازه کوچک 400x300 COIN417G2
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 384x288 /17μm | NETD | ≤50 میلیون |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 21x22.3x15.6mm (با لنز 9.1mm) |
| محدوده دما | -20℃~+550℃ (قابل تنظیم) | دقت دما | ±3°C یا ±3٪ |
| برجسته کردن | هسته تصویربرداری حرارتی 400x300,هسته تصویربرداری حرارتی VOx,هسته دوربین حرارتی 384x288 |
||
توضیحات محصول
هسته تصویربرداری حرارتی موج بلند با اندازه کوچک 400x300 COIN417G2
هسته دوربین حرارتی
هسته دوربین تصویربرداری حرارتی FPA غیر خنک شونده با آشکارساز مادون قرمز 400x300
توضیحات محصول
ماژول مادون قرمز غیر خنک COIN417G2 نسخه نسل جدید COIN417 است که توسط SensorMicro توسعه یافته است. این ماژول یکپارچه شده است با آشکارساز تصویربرداری مادون قرمز 400x300@17μm بسته سطح ویفر (WLP)، مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر مانند تصحیح غیر یکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، کاهش نویز دو بعدی (DNS)، فشرده سازی محدوده دینامیکی (DRC)، افزایش لبه (EE).
ماژول مادون قرمز COIN417G2 دارای ارائه تصویر حرارتی واضح و شفاف، اندازه جمع و جور و هزینه کم است. همچنین دارای یک عملکرد ترموگرافی اختیاری با محدوده اندازه گیری از -20℃~550 ℃ برای اندازه گیری دمای صنعتی است.
ماژول حرارتی COIN417G2 در ترموگرافی، نظارت امنیتی، آتش نشانی و نجات، فضای باز، AIoT، سخت افزار هوشمند، محموله پهپادها، ADAS و غیره استفاده می شود.
SensorMicro تامین کننده آشکارسازهای مادون قرمز خنک شونده و غیر خنک شونده و ماژول های تصویربرداری حرارتی مادون قرمز است. این آشکارسازهای FPA مادون قرمز و هسته های دوربین حرارتی اجزای جزئی دوربین های حرارتی مادون قرمز هستند که به طور ویژه برای الزامات توسعه ثانویه مشتریان استفاده می شوند.
ویژگی های اصلی
عملکرد تصویر عالی
• الگوریتم پردازش تصویر قدرتمند: NUC/3DNR/DNS/DRC/EE
• ارائه کیفیت تصویر واضح تر و شفاف تر
اندازه گیری دما
• با محدوده 20℃～150℃، 0~550℃
• پشتیبانی از سفارشی سازی و گسترش
راندمان بالاتر
• با زمان راه اندازی 3 ثانیه و مصرف برق کم تا 0.7 وات
ادغام سریعتر
• پشتیبانی از رابط خروجی تصویر DVP/LVDS، خروجی ویدیوی دیجیتال RAW/YUV، کنترل پورت سریال
مشخصات محصول
| مدل | COIN417G2/R |
| عملکرد آشکارساز IR | |
| جنس | VOx |
| وضوح | 400×300 |
| فاصله پیکسل | 17μm |
| محدوده طیفی | 8μm ~14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم | 50Hz/30Hz/25Hz |
| زمان راه اندازی | 3s |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | RAW/YUV/BT656 |
| الگوریتم تصویر | تصحیح غیر یکنواختی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) افزایش لبه (EE) |
| زوم دیجیتال | زوم پیوسته 1X~8X، اندازه گام 1/8 (خروجی YUV) |
| نمایش تصویر | Black Hot/White Hot/Pseudo Color |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| برد توسعه USB | Type-C |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئوی دیجیتال | CMOS8/CMOS16/LVDS/USB2.0 |
| ولتاژ تغذیه | 4~5.5V |
| مصرف برق معمولی | 0.7W |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃; پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دما | بزرگتر از ±3℃ یا ±3% |
| اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
| SDK | Windows/Linux/ARM; دستیابی به تجزیه و تحلیل و تبدیل جریان ویدئو از خاکستری به دما |
| ویژگی های فیزیکی | |
| اندازه (mm) | 25.4×25.4×29.3 (با لنز 9.1 میلی متری) 25.4×25.4×41.2 (با لنز 13 میلی متری) 25.4×25.4×40 (با لنز 19 میلی متری) |
| وزن | 29g±3g (با لنز 9.1 میلی متری) 42g±3g (با لنز 13 میلی متری) 44g±3g (با لنز 19 میلی متری) |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40℃～+70℃ |
| دمای ذخیره سازی | -45℃～+85℃ |
| رطوبت | 5%~95%، غیر متراکم |
| لرزش | 5.35grms، 3 محور |
| ضربه | موج نیمه سینوسی، 40g/11ms، 3 محور، 6 جهت |
| گواهینامه ها | ROHS2.0/REACH |
| اپتیک | |
| لنز اختیاری | آترمال ثابت: 9.1mm/13mm/19mm |
| سطح حفاظت | IP67 |
ماژول دوربین حرارتی برای امنیت
مزایای ما
سوالات متداول
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و موثر از روش تشخیصی غیر تهاجمی است که بر اساس تشخیص دمای سطح شیء است. تابش مادون قرمز (IR) ساطع شده از یک شیء ثبت و به شکل یک نقشه توزیع دما تجسم می شود.
2. ترموگرافی مادون قرمز برای چه مواردی می تواند استفاده شود؟
تصویر حرارتی مادون قرمز می تواند برای انجام بازرسی های خانگی، تعیین نقص های ساختاری، خطاهای الکتریکی، خطاهای مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر استفاده شود.
3. مزایای ترموگرافی مادون قرمز چیست؟
برای آزمایش غیر مخرب، آزمایش ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینه ها، افزایش راندمان کار، کاهش نیروی انسانی و استهلاک تجهیزات می شود.
برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان بسیار کارآمد است، 100٪ ایمن بدون تابش و درد است که یک ابزار ایده آل برای غربالگری اولیه سلامت است.
