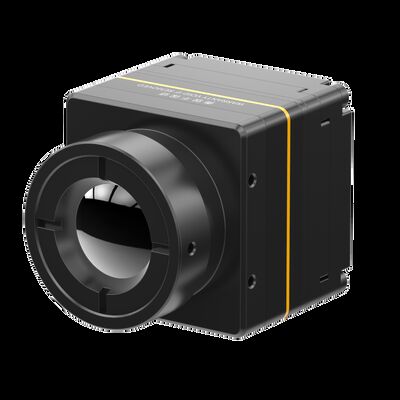

هسته دوربین تصویربرداری حرارتی FPA خنک نشده با آشکارساز مادون قرمز 384x288/17μm

  • Uncooled FPA Thermal Imaging Camera Core with 384x288/17μm Infrared Detector
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN417G3
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
نرخ فریم دیجیتال 25/30/50 هرتز قطعنامه 384x288 /17μm
ویدیو دیجیتال RAW/YUV422 NETD ≤30mK/F1.0/25℃
محدوده طیفی 8 تا 14 میکرومتر ویدیوی قیاسی pal/ntsc
برجسته کردن

هسته دوربین تصویربرداری حرارتی FPA خنک نشده

,

هسته دوربین تصویربرداری حرارتی 400x300

,

هسته دوربین حرارتی ردیاب مادون قرمز 400x300
پیام بگذارید
توضیحات محصول
هسته دوربین تصویربرداری حرارتی FPA بدون خنک شدن با آشکارگر مادون قرمز 384x288/17μm
توضیحات محصول

ماژول مادون قرمز غیر خنک شده COIN417G2 شامل آشکارگر تصویربرداری مادون قرمز 384x288/17μm (WLP) ، مدار پردازش سیگنال با عملکرد بالا و الگوریتم پردازش تصویر است.عملکرد اصلی مادون قرمز با تراشه ASCI ارتقا یافته بهبود یافته استعلاوه بر اين، عملکرد تصويري آن با استفاده از الگوریتم پردازش تصويري پیشرفته 30 درصد افزایش می یابد.

ماژول مادون قرمز COIN417G2 دارای ارائه تصویر حرارتی تیز و واضح، اندازه فشرده و هزینه پایین است.

تا الان ما به یکپارچه سازان راه حل های مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار ارائه داده ایم.این برای ماژول مشترک تصویربرداری حرارتی سری COIN برای ادغام در محصولات ترمینال بیشتر و به شدت کاهش هزینه برای یکپارچه آسان تر است.

ماژول حرارتی COIN417G2 برای دید صنعتی، نظارت بر امنیت، آتش سوزی و نجات، در فضای باز، دید ماشین، ADAS و غیره استفاده می شود.

ویژگی های اصلی

عملکرد جامع، طراحی مقرون به صرفه
• با استفاده از یک آشکارساز بسته بندی سطح وافری با هزینه بالا توسعه یافته است
• ادغام با الگوریتم های پیشرفته پردازش تصویر برای بهبود کیفیت تصویر

عملکرد فوق العاده، تصویربرداری برتر
• حساسیت بالا با NETD معمولی ≤30mK
• الگوریتم های تصویربرداری نسل بعدی تصاویر حرارتی شفاف تر و تیز تری را ارائه می دهند

گسترش انعطاف پذیر، ادغام سریع
• گزینه های متعدد لنز نوری برای مناسب شدن با سناریوهای کاربردی مختلف در دسترس است
• پشتیبانی از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656
• خروجی داده های تصویر RAW / YUV با کنترل پورت سریالی

مشخصات محصول
مدل COIN417G3
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 384×288
اندازه پیکسل 17μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی ≤30mK/F1.0/25°C
پردازش تصویر
نرخ فریم دیجیتال 25/30/50 هرتز
زمان شروع 6s
ویدیوی آنالوگ PAL/NTSC
ویدیوی دیجیتال RAW/YUV422
الگوریتم تصویر اصلاح عدم یکسانی (NUC)
کاهش 3D سر و صدا (3DNR)
سرکوب نویز دو بعدی (DNS)
فشرده سازی دامنه پویا (DRC)
تقویت لبه (EE)
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
نرم افزار کامپیوتر
نرم افزار ICC کنترل ماژول و نمایش ویدیو
برق
رابط استاندارد خارجی 50Pin: DF40C-50DP-0.4V ((51) ، (HRS، مرد)
تخته تمدید USB3.0/USB2.0/VPC/USB2.0&VPC
رابط ارتباطی TTL-232/USB2.0
رابط ویدیویی دیجیتال DVP8/DVP16/USB2.0/BT.656/LVDS
ولتاژ تغذیه 4.5 تا 5.5 ولت
مصرف برق معمولی 0.65W
ماشین آلات
اندازه هسته خالی ((ملی متر)
25.4mm×25.4mm×16.5mm
وزن هسته خالی ((g) 16.6±1
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
ارتعاش ارتعاش تصادفی، 5.35 گرمی، 3- محور
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار
گواهینامه ROHS2.0/REACH
لنز های نوری
لنز های نوری فوکوس ثابت: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
سطح حفاظت IP67 ((عکاس جلو)
شریک قابل اعتماد شما در سنجش مادون قرمز
  • تخصص فنی عمیق
    با سالها تجربه در تحقیق، توسعه و استفاده از تکنولوژی سنسور مادون قرمز، ما توانایی های قوی در طراحی تراشه، ساخت و ساز وبسته بندی و آزمایش، و همچنین ادغام سیستم. پایه محکم ما ما را قادر می سازد تا به طور مداوم محصولات نوآورانه و قابل اعتماد را ارائه دهیم که نیازهای در حال تغییر بازار را برآورده می کنند.
  • تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
    ما متعهد به هدایت پیشرفت های تکنولوژیکی در تصویربرداری حرارتی هستیم، به طور مداوم مرزهای NETD، SWaP و دمای عملیاتی را گسترش می دهیم.محصولات ما به طور مداوم در برنامه های کاربردی در سراسر امنیت پیشرو هستند، نظارت صنعتی، سیستم های هوشمند، و بیشتر.
  • مجموعه متنوع محصولات
    با پشتیبانی از تحقیق و توسعه مستقل و مسیرهای فنی متعدد،ما طیف گسترده ای از قطعات تشخیص مادون قرمز را ارائه می دهیم که برای انواع صنایع مختلف راه حل های سفارشی ارائه می دهند..
  • اعتبار سنجی دقیق تضمین کیفیت است
    با پشتیبانی از یک سیستم مدیریت کیفیت قوی، محصولات ما از روش های آزمایش متعدد در طول تولید برای اطمینان از ثبات و قابلیت اطمینان طولانی مدت برخوردار هستند.
  • خدمات پشتیبانی فنی حرفه ای و توسعه مشترک
    تیم مهندسی ما با تیم های تحقیق و توسعه و محصولات مشتریان همکاری نزدیک می کند تا یکپارچگی سیستم را تسریع کند، کارایی را بهبود بخشد و زمان ورود به بازار را کوتاه کند. موفقیت شما مأموریت مشترک ما است.
خط تولید ما
  • حساسیت بالا و عملکرد عالی
  • تکنولوژی پیشرو در صنعت مادون قرمز
  • دستگاه های مختلف فرا قرمز در دسترس هستند
  • هر دو آشکارسازهای IR بدون خنک شدن و خنک شده در فرمت ها و اندازه پیکسل های مختلف
  • تولید انبوه برای تضمین تحویل سریع
  • سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
سوالات عمومی
1ترموگرافی مادون قرمز چیه؟
ترموگرافی یک تکنولوژی جدید و موثر از روش تشخیص غیر تهاجمی است که بر اساس تشخیص دمای سطح شی است.تابش مادون قرمز (IR) منتشر شده از یک جسم در قالب یک نقشه توزیع دما ثبت و تجسم می شود.
2از ترموگرافی مادون قرمز برای چی استفاده میشه؟
تصویر حرارتی مادون قرمز می تواند برای انجام بازرسی خانه، تعیین نقص های ساختاری، نقص های الکتریکی، نقص های مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و بسیاری دیگر استفاده شود.
3مزاياي ترموگرافي مادون قرمز چيست؟
برای آزمایش غیر مخرب، آزمایش ساده و سریع بدون آسیب است، که منجر به صرفه جویی در هزینه ها، افزایش بهره وری کار، کاهش کاهش نیروی انسانی و تجهیزات می شود.

برای ترموگرافی پزشکی، بسیار کارآمد است برای پیدا کردن مشکلات پنهان در بدن انسان، 100٪ امن بدون تشعشع و درد، که یک ابزار ایده آل برای غربالگری اولیه سلامت است.
