ماژول تصویربرداری حرارتی خنک نشده 256x192 / 12μm برای دوربین امنیتی
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iLC212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 256x192 | مصرف برق | 700 میلی وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤65mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی خنک نشده,ماژول تصویربرداری حرارتی 256x192 |
||
توضیحات محصول

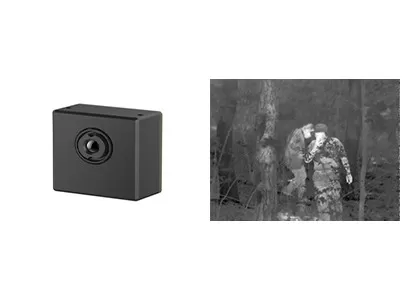

ماژول تصویربرداری حرارتی 256x192 / 12μm برای دوربین امنیتی
توضیحات محصول
به عنوان نماینده هسته کم هزینه دوربین حرارتی، ماژول تصویربرداری IR iLC212 بدون خنک شدن برای مشتریانی که نیاز دقیق به اندازه کوچک دارند، بسیار مناسب است.وزن کم و قیمت بسیار پایین در زمینه امنیت و نظارت.
iLC212 شامل یک اندازه استثنایی کوچک 256x192 / 12μm بسته سطح وافر (WLP) آشکارگر مادون قرمز است که طیف مادون قرمز موج طولانی (LWIR) را که از 8 تا 14μm است را ضبط می کند.
به دلیل SWaP-C کاملا بهینه شده، ماژول دوربین حرارتی iLC212 می تواند در دوربین های امنیتی با نظارت زاویه بزرگ و اندازه گیری درجه حرارت نزدیک ادغام شود.
ویژگی های اصلی
- برنامه های کاربردی کاملا بهینه شده SWaP-C
- مناسب برای انواع محصولات مادون قرمز
- طیف گسترده ای از کاربردهای تصویربرداری حرارتی
- مصرف برق کم
مشخصات محصول
| مدل | iLC212 |
| عملکرد آشکارگر IR | |
| مواد | اکسید وانیدیوم غیر خنک شده |
| قطعنامه | 256×192 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD | ≤65mK@F1.0@25°C@50Hz |
| پردازش تصویر | |
| ویدیوی دیجیتال | RAW/YUV/BT656؛ پشتیبانی از انتقال ویدیو USB2.0؛ پشتیبانی از خط پارامتر اندازه گیری دمای |
| نرخ فریم دیجیتال | 25 هرتز/30 هرتز |
| نمایش تصویر | سیاه داغ / سفید داغ / رنگ کاذب |
| الگوریتم تصویر | اصلاح عدم یکسانی (NUC) کاهش نویز تصویر سه بعدی (3DNR) کاهش 2D سر و صدا (DNS) فشرده سازی دامنه پویا (DRC) افزایش EE |
| زمان شروع | ≤3s |
| اندازه گیری دمای | |
| محدوده دمای عملیاتی | -10°C تا +50°C |
| محدوده اندازه گیری دمای | -20°C~+150°C، پشتیبانی از اندازه گیری درجه حرارت گسترش و سفارشی سازی |
| دقت اندازه گیری دمای | ±3°C/±3% (قیمت بزرگتر را انتخاب کنید) @23°C±5°C؛ فاصله اندازه گیری دمای 1.5m است |
| اندازه گیری دمای منطقه ای | پشتیبانی از هر اندازه گیری دمای منطقه، حداکثر ارزش منطقه خروجی، حداقل ارزش و میانگین ارزش |
| SDK | نسخه ویندوز / لینوکس، تجزیه و تحلیل جریان ویدیو و تبدیل خاکستری به درجه حرارت |
| رابط الکتریکی | |
| رابط خارجی | کانکتور 30pin_HRS قدرت ورودی ویدیوی دیجیتال RS232-TTL/USB2.0 GPIO و غیره |
| ارتباطات | RS232-TTL/USB2.0 |
| اجزای گسترش | هیئت مدیره VPC |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدیو |
| سیستم برق | |
| منبع برق | DC 3.3V±0.1V |
| مصرف برق | حالت ثابت: 0.70W/3.3V @ 23±3°C |
| اموال فیزیکی | |
| کانکتورها | مدل کانکتور خارجی: DF40C-30DP-0.4V (51), (HRS-Male) مدل کانکتور جفت گیری: DF40C (2.0)-30DS-0.4V (51) ، (HRS-Female) |
| اندازه | ۲۱ میلی متر × ۲۱ میلی متر × ۱۲٫۸ میلی متر (از جمله لنز ۳٫۲ میلی متر) |
| وزن | 8.9g±0.5g (از جمله لنز 3.2mm) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C+70°C |
| دمای ذخیره سازی | -45°C+85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| مقاومت در برابر ضربه و لرزش | ضربه: نصف موج سینوس، 40g/11ms، 3- محور، 6- جهت ارتعاش: 5.35grms، 3 محور |
| گواهینامه | ROHS2.0/REACH |
| لنز | |
| لنز اختیاری | 3.2mm/F11HFOV: 55.6±2.8°؛ پوشش: AR |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iLC212 در زمینه امنیت و نظارت اعمال می شود ، مناسب برای ادغام در دوربین پنهان ، دوربین دیجیتال ، دوربین گنبد ، دوربین جعبه و غیره است.
خط تولید ما
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
سوالات عمومی
1چطور رزولوشن دتکتور مادون قرمز رو انتخاب کنیم؟
این بستگی به نیازهای واقعی و کاربردهای محصولات شما دارد و قیمت نیز یک عامل است که باید در نظر گرفته شود.شما می توانید آشکارگر مادون قرمز با وضوح پایین را انتخاب کنید، مانند 120x90، 256x192، 400x300. اگر شما نیاز به یک تصویر بسیار روشن برای برخی از اهداف خاص، مانند نظارت از راه دور، شما می توانید یک کشنده مادون قرمز با وضوح بالا از 1280x1024 را انتخاب کنید.
2چطور رنگ ساختگی مناسب برای تصویربرداری حرارتی را انتخاب کنیم؟
رنگ سفید خاکستری برای هدف با تفاوت دمای کوچک مناسب تر است.
- قرمز و آبی برای صحنه ای که باید نقاط مشکل را پیدا کرد مناسب تر است.
- قرمز آهن رنگ استاندارد صنعت برق است
توجه: مهم نیست که کدام پالت را انتخاب می کنید، دمای حرارتی اصلا تغییر نخواهد کرد.
3چگونه یک لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کنیم؟
- لنز استاندارد می تونه با فاصله ی مناسبی به هدف های عادی برسه
- برای لنز تله فتو، برای اهداف نسبتا کوچک و نیاز به دیدن از فاصله دور مناسب است
- براي ديد تفصيلي از اجسام از فاصله نزديک، لنز زاويه بزرگ بهتره
لنز ماکرو براي ديدن هدف خيلي کوچيک از فاصله نزديک هست مثل مدار تراشه
