ماژول GAVIN330 MWIR خنک کننده حرارتی قابلیت اطمینان بالا 320x256 30μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 320x256 / 30μm | مواد | MCT |
---|---|---|---|
NETD | m10mK | محدوده طیفی | 3.7 ~ 4.8μm (مگاوات) |
اندازه | 150 × 67 × 80 میلی متر | وزن | 00900 گرم |
برجسته | تصویرگر حرارتی سرد شده MWIR,تصویرگر حرارتی سرد شده GAVIN330,ماژول تصویرگر حرارتی 320x256 |

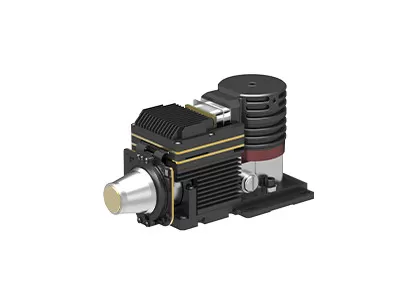

GAVIN330 قابلیت اطمینان بالا سرد شده HgCdTe 320x256 / 30μm MWIR ماژول تصویربرداری حرارتی
سری GAVIN یک ماژول مادون قرمز خنک کننده استاندارد است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.با فرمت های مختلف وضوح ، باندهای موج مختلف و همچنین گزینه های مختلف لنزهای نوری پیوسته در دسترس است.
ماژول تصویربرداری حرارتی GAVIN330 یکی از سری GAVIN با آشکارساز خنک کننده 320x256 / 30μm MWIR و کریوکولر RS058 در داخل است.در محدوده طیفی 3.7 ~ 4.8μm عمل می کند.با استفاده از رابط کاربری استاندارد صنعتی ، دوربین مادون قرمز یا یکپارچه کننده سیستم می توانند بر اساس ماژول مادون قرمز سرد شده GAVIN330 ، دوربین کامل خود را طراحی یا ادغام کنند.
Global Sensor Technology متعهد است چشم اندازی جدید برای صنعت تصویربرداری حرارتی مادون قرمز باز کند.ما در طراحی ، ساخت ، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص داریم تا انواع مختلفی از راه حل های تصویربرداری حرارتی مادون قرمز را در اختیار مشتریان خود قرار دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بسیار کاهش می دهد.
- تصویربرداری حرارتی با کیفیت بالا
- حساسیت بالا ، NETD≤10mK
- تشخیص دوربرد
- ادغام آسان با سیستم
- رابط DVP/دوربین ، خروجی تصویر RAW/YUV
- لنزهای مختلف زوم اپتیکال پیوسته در دسترس هستند
مدل | GAVIN330 |
عملکرد آشکارساز IR | |
وضوح | 320x256 |
Pixel Pitch | 30μm |
کرایوکولر | RS058 |
محدوده طیفی | 3.7μm ~ 4.8μm مگاوات |
زمان خنک کننده (20 درجه سانتی گراد) | 7 دقیقه |
NETD (20 درجه سانتی گراد) | m10mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز/100 هرتز/200 هرتز |
حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
زوم دیجیتال | 1 پوند/2 پوند/4 پوند |
جهت تصویر | افقی/عمودی/مورب تلنگر |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات الکتریکی | |
رابط خارجی استاندارد | J30JZ 25 پین |
فیلم آنالوگ | رفیق |
ویدئوی دیجیتال | 16bit RAW/YUV: خروجی DVP 16bit/Camera |
همگام سازی خارجی | Frame External Sync: سطح RS422 |
ارتباطات | RS422 ، 115200bps |
منبع تغذیه | 20 ~ 28VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 150 × 67 × 80 |
وزن | 00900 گرم |
درجه حرارت عملیات | -40 ° C ~ +60 ° C |
بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
لنز نوری | |
لنز اختیاری | زوم پیوسته 30 ~ 240 میلی متر/F4 15 ~ 300 میلی متر/F4 21 ~ 420 میلی متر/F4 35 ~ 690 میلی متر/F4 |
ماژول دوربین حرارتی سرد شده GAVIN330 در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، باربری چند سنسور و غیره استفاده می شود.
1. چگونه می توان وضوح مناسب آشکارساز مادون قرمز را انتخاب کرد؟
این بستگی به نیازها و کاربردهای واقعی محصولات شما دارد و قیمت نیز عاملی است که باید در نظر گرفته شود.اگر کیفیت تصویر بالا نیست ، می توانید آشکارساز مادون قرمز با وضوح پایین مانند 120x90 ، 256x192 ، 400x300 را انتخاب کنید.اگر برای اهداف خاصی مانند نظارت از راه دور به تصویر بسیار واضح نیاز دارید ، می توانید آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
2. چگونه می توان رنگ شبه مناسب را برای تصویربرداری حرارتی انتخاب کرد؟
- سفید خاکستری برای هدف با اختلاف دمای کوچک مناسب تر است
- رنگ قرمز و آبی بیشتر برای صحنه ای مناسب است که باید نقاط مشکل پیدا شود.
- قرمز آهنی پالت رنگ استاندارد صنعت برق است.
توجه: مهم نیست که کدام پالت را انتخاب کنید ، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.
3. چگونه می توان لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کرد؟
- لنز استاندارد می تواند اهداف عادی را با فاصله مناسب برآورده کند
- برای لنزهای تله ، برای اهدافی مناسب است که نسبتاً کوچک هستند و باید از فاصله دور مشاهده شوند
- برای مشاهده جزئیات بیشتر اجسام در فاصله نزدیک ، لنزهای واید بهتر است.
- لنز ماکرو برای دیدن هدف بسیار نازک با فاصله نزدیک ، مانند مدار تراشه است.
