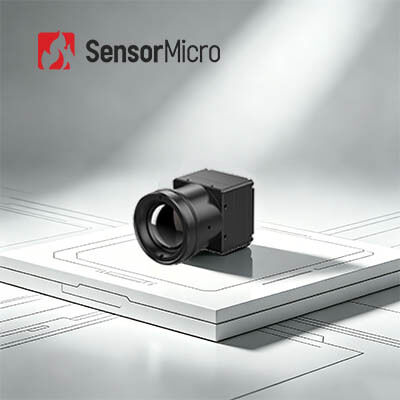

COIN612G2 640×512 رزولوشن 12μm اندازه پیکسل هسته دوربین مادون قرمز با تصویربرداری حرارتی واضح

محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل COIN612G2
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 / 12μm NETD معمولی ≤25mK/F1.0/25℃
محدوده طیفی 8 تا 14 میکرومتر ویدیو دیجیتال RAW/YUV422
نرخ فریم دیجیتال 25/30/50 هرتز ویدیوی قیاسی pal/ntsc
برجسته کردن

هسته دوربین حرارتی ITL612R

,

هسته دوربین حرارتی با ترموگرافی

پیام بگذارید
توضیحات محصول

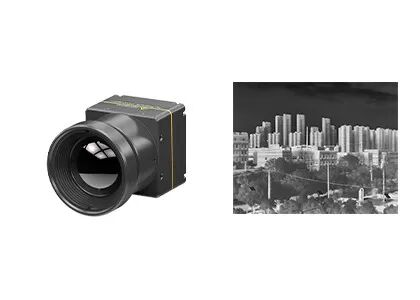

هسته دوربین حرارتی COIN612G2 640*512/12 میکرومتر با تصویربرداری حرارتی شفاف
مرور کلی محصول

COIN612G2 یک ماژول دوربین حرارتی مقرون به صرفه با سیستم تصویربرداری حرارتی است که برای کاربردهای مختلفی از جمله نظارت امنیتی، بینایی صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS و بینایی ماشین طراحی شده است.

هسته دوربین حرارتی COIN612G2 یک سنسور تصویربرداری حرارتی 640x512/12 میکرومتر را ادغام می کند که دارای نمایش تصویر واضح و شفاف، اندازه جمع و جور و هزینه کم است. این دستگاه شامل یک آشکارساز مادون قرمز در سطح ویفر ApexCore 640*512/12 میکرومتر با مدارهای پردازش سیگنال پیشرفته و الگوریتم های تصویربرداری است. با پشتیبانی از پروتکل های ارتباطی سریال اصلی و ارائه رابط های خروجی ویدئو مختلف با گزینه های لنز نوری جامع، امکان تشخیص سریع نقاط داغ و تصویربرداری حرارتی واضح را در حالی که توسعه ثانویه را ساده می کند، فراهم می کند.

ویژگی های اصلی
  • عملکرد جامع، راه حل مقرون به صرفه
    آشکارساز مادون قرمز سطح ویفر ApexCore با کارایی بالا و مقرون به صرفه با NETD ≤25mK. ترکیبی از FPA اصلی با الگوریتم های پردازش تصویر پیشرفته برای کیفیت تصویر بهبود یافته.
  • ساختار جمع و جور، طراحی سبک وزن
    ابعاد: 25.4*25.4*15.7 میلی متر. وزن: 15±1 گرم. مصرف برق: ≤0.65 وات.
  • پیکربندی همه کاره، ادغام سریع
    گزینه های لنز متعدد موجود است. از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656 پشتیبانی می کند. خروجی داده های تصویر RAW/YUV با کنترل پورت سریال.
مشخصات محصول
مدل COIN612G2
شاخص های آشکارساز مادون قرمز
مواد حساس VOx
وضوح 640*512
اندازه پیکسل 12μm
پاسخ طیفی 8µm ~ 14µm
NETD معمولی ≤25mK/F1.0/25℃
پردازش تصویر
نرخ فریم دیجیتال 25/30/50 هرتز
زمان راه اندازی 6 ثانیه
ویدئوی آنالوگ PAL/NTSC
ویدئوی دیجیتال RAW/YUV422
الگوریتم تصویر تصحیح ناهمگنی (NUC)، کاهش نویز سه بعدی (3DNR)، سرکوب نویز دو بعدی (DNS)، فشرده سازی دامنه دینامیکی (DRC)، تقویت لبه (EE)
نمایش تصویر 10 نوع (سفید داغ/گدازه/قرمز آهنی/آهن داغ/پزشکی/قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ)
نرم افزار کامپیوتر
نرم افزار ICC کنترل ماژول و نمایش ویدئو
الکتریکی
رابط خارجی استاندارد 50 پین: DF40C-50DP-0.4V(51)، (HRS، نری)
برد توسعه USB3.0/USB2.0/VPC/USB2.0&VPC
رابط ارتباطی TTL-232/USB2.0
رابط ویدئوی دیجیتال DVP8/DVP16/USB2.0/BT.656/LVDS
ولتاژ تغذیه 4.5~5.5 ولت
مصرف برق معمولی 0.65 وات
مکانیکی
اندازه هسته برهنه (میلی متر) 25.4*25.4*15.7
وزن هسته برهنه (گرم) 15±1 گرم
سازگاری محیطی
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5%~95%، بدون میعان
لرزش 5.35grms، لرزش تصادفی، 3 محور
ضربه موج نیم سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار
گواهینامه ROHS2.0/REACH
لنز نوری
لنز نوری فوکوس ثابت آترمال: 4.8 میلی متر/7 میلی متر/9.1 میلی متر/13 میلی متر/19 میلی متر/25 میلی متر/35 میلی متر/50 میلی متر/70 میلی متر
سطح حفاظت IP67 (لنز جلو)
کاربردهای صنعتی

هسته دوربین حرارتی COIN612G2 برای نظارت امنیتی، بینایی صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS، بینایی ماشین و زمینه های مرتبط مناسب است.

مزایای ما
پیش فروش
تحلیل الزامات، ارزیابی سناریو، انتخاب محصول، راه حل های سفارشی
استقرار
تحویل سریع، ادغام و تست سیستم، آموزش فنی، راهنمایی کاربردی
پس از فروش
تشخیص از راه دور، خدمات گارانتی، به روز رسانی سفت افزار، نگهداری فنی
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟

تصویربرداری حرارتی مادون قرمز از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. بر اساس تفاوت تابش بین جسم و محیط پس زمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز می تواند نوسان تابش هر قسمت از صحنه را نشان دهد و در نتیجه ویژگی های صحنه را نمایش دهد.

مزیت تصویربرداری حرارتی مادون قرمز چیست؟

• دیدن در تاریکی مطلق
• شناسایی در زیر استتار
• تشخیص از راه دور
• تشخیص توزیع حرارت
• اندازه گیری دما بدون تماس
• آگاهی از اشغال
• و بیشتر

کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟

اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، پزشکی و سایر زمینه های سنتی استفاده می شوند.
