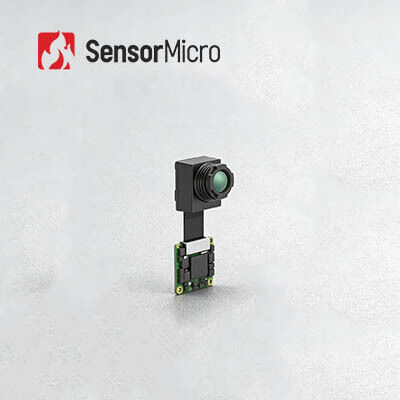

هسته دوربین حرارتی FPA با وضوح کوچک 256x192 12μm اندازه پیکسل بدون خنک کننده با عملکرد ترموگرافی
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | Mini212G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 256x192/12μm | NETD | ≤50 میلیون |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | ولتاژ عملیاتی | 3.3 ولت ± 0.1 ولت |
| محدوده اندازه گیری دما | -20℃~+550℃ | دقت اندازه گیری دما | ± 2 ℃ یا ± 2٪ |
| برجسته کردن | 256x192 هسته دوربین حرارتی,هسته دوربین حرارتی خنک نشده,ماژول دوربین مادون قرمز FPA |
||
توضیحات محصول
مینی دوربین حرارتی هسته FPA ماژول دوربین مادون قرمز 256x192/12μm با ترموگرافی
خلاصه ی محصول
ماژول فرعی مادون قرمز Mini212G2 بدون خنک کردن یک بسته سطح وفر 256x192/12μm (WLP) را با آشکارگر مادون قرمز VOx بدون خنک کردن و مدار پردازش سیگنال با عملکرد بالا ادغام می کند.این ماژول تصویربرداری حرارتی سبک وزن دارای یک عملکرد ترموگرافیک اختیاری با محدوده اندازه گیری دمای از -20 °C تا 550 °C برای کاربردهای صنعتی است.
این راه حل بر اساس ماژول مادون قرمز TIMO212 خود توسعه یافته توسط SensorMicro ساخته شده است، این راه حل شامل یک صفحه پردازش مادون قرمز ISP است که امکان خروجی مستقیم ماتریس های دمایی و تصاویر حرارتی را فراهم می کند.به طور قابل توجهی کاهش حجم کار توسعهبا اندازه های جمع و جور، مصرف انرژی پایین و بهره وری هزینه، از پیکربندی های متعدد میدان دید پشتیبانی می کند و رابط های کنترل جهانی را برای کاربرد گسترده صنعتی ادغام می کند.
ویژگی های کلیدی
- ماژول کوچک با خروجی مستقیم تصویربرداری حرارتی- مجهز به خود توسعه یافته 256 × 192 / 12μm موج سطح کشنده مادون قرمز برای مزایای هزینه قابل توجهی
- طراحی فوق کمپکت- فقط 17×17mm (PCBA) در اندازه، وزن به عنوان کم به عنوان 4g - ایده آل برای کاربردهای فضای محدود
- پردازش یکپارچه-بورد پردازش ISP و الگوریتم های تصویر نسل بعدی تصاویر حرارتی شفاف را به طور مستقیم ارائه می دهند
- تشخیص دقیق- اندازه گیری دمای با دقت بالا با دقت تا ±2 °C؛ پشتیبانی از نقطه، منطقه، و اندازه گیری کامل فریم
- تنظیمات انعطاف پذیر- گزینه های متعدد لنز میدان دید در دسترس برای پاسخگویی به نیازهای مختلف مشاهده
- رابط های غنی- USB2.0 / MIPI / DVP / BT.656 / LVDS و دیگر رابط های خروجی ویدیوی دیجیتال
- سازگاری با استانداردهای صنعتی- کاملا با رابط های استاندارد صنعت سازگار است
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | ميني212G2 |
| قطعنامه | 256×192 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8 تا 14μm |
| NETD | ≤50mK |
| داده های خروجی | 14bit خام |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| حالت فوکوس | تمرکز آزاد |
| لنز (HFOV/FL) | 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| وزن (g) | 7.۱٬۶٬۴٬۴٬۶٬۶8 |
| اندازه PCBA (ملی متر) | 17×17 |
| رابط ویدیویی دیجیتال | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| رابط ویدیویی آنالوگ | CVBS (PAL/NTSC) |
| ولتاژ کار | 3.3V±0.1V |
| مصرف برق معمولی | ۳۳۰ میلی وات |
| محدوده اندازه گیری دمای | -20°C~+550°C (-20°C~+150°C) |
| دقت اندازه گیری دمای | بیشتر از ±2°C / ±2٪ |
| دمای کار | -40°C~+70°C |
| رطوبت | ۵٪ تا ۸۵٪ |
| دمای ذخیره سازی | -45°C تا +85°C |
| گواهینامه | RoHS 2.0 / Reach |
کاربردهای صنعتی
این محصول برای کاربردهای AIoT، بینایی ماشین، بینایی صنعتی، نظارت بر امنیت و مشاهده شب طراحی شده است:
- . نه- ادغام در دستگاه های فشرده AIoT از جمله لوازم خانگی هوشمند، دستگاه های پوشیدنی و مانیتورهای محیط زیست هوشمند
- چشم انداز صنعتی- نظارت در زمان واقعی تجهیزات صنعتی، پردازش لیزر و سناریوهای جوش، تشخیص نیمه هادی
- نظارت بر امنیت- شناسایی نفوذ کنندگان غیرقانونی و فعال کردن آلارم در زمان واقعی
مزیت های مجموعه محصولات
- فرمت های مختلف- طیف گسترده ای از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام
- تنوع فراوان- چند رزولوشن آرایه، اندازه پیکسل، باند موج و گزینه های لنز برای انعطاف پذیری بیشتر برنامه
- عملکرد خارق العاده- تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا در برابر چالش های زیست محیطی
- ادغام آسان- گزینه های رابط متعدد برای ادغام مستقیم و توسعه سریع در زمینه های کاربردی
پرسش های مکرر
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.و همچنین تغییرات درون اشیاء، تصاویر حرارتی مادون قرمز نوسانات تابش را نشان می دهند که ویژگی های صحنه را نشان می دهد.
مزایای تصویربرداری حرارتی مادون قرمز چیست؟
- از تاریکی کامل دیدن
- شناسايي تحت پوشش
- تشخیص فاصله دور
- تشخیص توزیع گرما
- اندازه گیری دمای بدون تماس
- آگاهی از شغل
کاربرد تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته با استفاده از این فن آوری ها به طور گسترده ای در زمینه های سنتی از جمله انرژی الکتریکی استفاده می شود، امنیت و نظارت، تولید صنعتی، تحقیقات علمی و درمان پزشکی.
