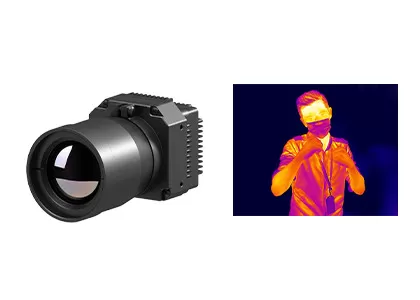

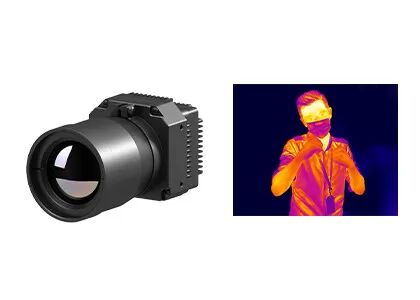

ماژول دوربین حرارتی VOx با وضوح بالا بدون سرد شدن LWIR 1280x1024 / 12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وضوح | 1280x1024/12μm | NETD | 50 میلیون پوند |
|---|---|---|---|
| محدوده طیفی | 8 ~ 14μm | اندازه | 20x20x10.4 میلی متر |
| برجسته | ماژول دوربین حرارتی VOx با وضوح بالا,ماژول دوربین حرارتی با وضوح بالا 1280x1024 |
||
توضیحات محصول
ماژول دوربین مادون قرمز PLUG1212
VOx Uncooled LWIR 1280x1024 / 12μm ماژول دوربین حرارتی برای اندازه گیری دمای صنعتی
توضیحات محصول
PLUG1212R یکی از ماژول دوربین مادون قرمز خنک نشده سری PLUG-R است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.آشکارساز مادون قرمز خنک نشده میکروبولومتر VOx آرایه صفحه کانونی ترجیحی بازار ، مدار پردازش سیگنال حرفه ای و پلت فرم پردازش تصویر ، اشعه مادون قرمز هدف را به طور کامل به داده های دما تبدیل می کند.اندازه گیری دمای آن در دسترس است و محدوده دما را می توان از -20 ℃ ~ 150 ℃ برای اندازه گیری دمای صنعتی قابل تنظیم کرد.
با رزولوشن 1280x1024 با آرایه بزرگ ، ماژول حرارتی خنک نشده PLUG1212R می تواند جزئیات تصویر بیشتری را ارائه دهد و از میدان دید بزرگتری پشتیبانی می کند.کاهش اندازه پیکسل 12 میکرومتر وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنزهای نوری کوتاه تر مطابقت دارد تا به همان ماموریت برد برسد.
ویژگی های اصلی
- پیچ پیکسل: 12μm
- وضوح تصویر: 1280x1024
- محدوده طیف: 8μm -14μm
- حساسیت بالا: NETD <30mK
- محدوده دما: -20 ℃ ~ 150 ℃ ، 100 ℃ ~ 550
- دقت دما: ± 2 ℃ یا ± 2
- قابلیت اطمینان بالا و سازگاری قوی با محیط زیست.
مشخصات محصول
| مدل | PLUG1212R |
| عملکرد آشکارساز IR | |
| وضوح | 1080x1024 |
| Pixel Pitch | 12μm |
| محدوده طیفی | 8 ~ 14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 25 هرتز |
| زمان راه اندازی | <25 ثانیه |
| فیلم آنالوگ | / |
| ویدئوی دیجیتال | HDMI/RAW/YUV/BT1120 |
| کامپوننت افزونه | USB/Camerlink |
| حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
| زوم دیجیتال | بزرگنمایی مداوم 1 ~ 8X ، اندازه مرحله 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ شبه |
| جهت تصویر | افقی/عمودی/مورب تلنگر |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | رابط 50pin_HRS |
| حالت ارتباطی | RS232-TTL ، 115200bps |
| ولتاژ تغذیه | 5 ± 0.5 ولت |
| اندازه گیری دما | |
| محدوده دمای کارکرد | -10 ° C ~ 50 ° C |
| محدوده دما | -20 ° C ~ 150 ° C ، 100 ° C ~ 550 ° C |
| دقت دما | ± 2 C یا ± 2 ((حداکثر مقدار را بگیرید) |
| SDK | ARM/Windows/Linux SDK ، ترموگرافی تمام صفحه |
| مشخصه های فیزیکی | |
| ابعاد (میلی متر) | 56x56x40.2 |
| وزن | ≤200 گرم |
| سازگاری با محیط زیست | |
| درجه حرارت عملیات | -40 ° C ~ +70 ° C |
| دمای ذخیره سازی | -45 ° C ~ +85 ° C |
| رطوبت | 5 ~ ~ 95، ، غیر متراکم |
| ارتعاش | ارتعاش تصادفی 5.35 گرم ، 3 محور |
| شوکه شدن | موج نیمه سینوسی ، 40g/11ms ، جهت 3 محور 6 |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت ثابت: 19mm/25mm |
کاربردهای صنعتی
ماژول تصویربرداری مادون قرمز PLU1212R به طور گسترده ای در برق قدرت ، ماشین بینایی ، بازرسی ساختمان ، پتروشیمی متالورژی و غیره استفاده می شود.
آشکارسازهای مادون قرمز اصلی ما
سوالات متداول
1. چگونه می توان وضوح مناسب آشکارساز مادون قرمز را انتخاب کرد؟
این بستگی به نیازها و کاربردهای واقعی محصولات شما دارد و قیمت نیز عاملی است که باید در نظر گرفته شود.اگر کیفیت تصویر بالا نیست ، می توانید آشکارساز مادون قرمز با وضوح پایین مانند 120x90 ، 256x192 ، 400x300 را انتخاب کنید.اگر برای اهداف خاصی مانند نظارت از راه دور به تصویر بسیار واضح نیاز دارید ، می توانید آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
2. چگونه می توان رنگ شبه مناسب را برای تصویربرداری حرارتی انتخاب کرد؟
- سفید خاکستری برای هدف با اختلاف دمای کوچک مناسب تر است
- رنگ قرمز و آبی بیشتر برای صحنه ای مناسب است که باید نقاط مشکل پیدا شود.
- قرمز آهنی پالت رنگ استاندارد صنعت برق است.
توجه: مهم نیست که کدام پالت را انتخاب کنید ، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.
3. چگونه می توان لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کرد؟
- لنز استاندارد می تواند اهداف عادی را با فاصله مناسب برآورده کند
- برای لنزهای تله ، برای اهدافی مناسب است که نسبتاً کوچک هستند و باید از فاصله دور مشاهده شوند
- برای مشاهده جزئیات بیشتر اجسام در فاصله نزدیک ، لنزهای واید بهتر است.
- لنز ماکرو برای دیدن هدف بسیار نازک با فاصله نزدیک ، مانند مدار تراشه است.
