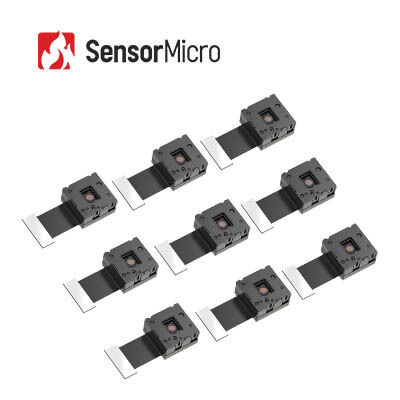

ماژول تصویربرداری حرارتی LWIR کوچک TIMO با وضوح 120x90 برای اندازه گیری دمای

  • TIMO Tiny Size Uncooled LWIR Thermal Imaging Module with 120x90 Resolution for Temperature Measurement
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل TIMO112
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت L/C، T/T
جزئیات محصول
نرخ فریم 25 هرتز Pixel Pitch 12 میکرومتر
محدوده دما -20℃~550℃ قطعنامه 120x90
وزن (G) 1.8 لنز (HFOV/FL) 50 درجه / 1.6 میلی متر
برجسته کردن

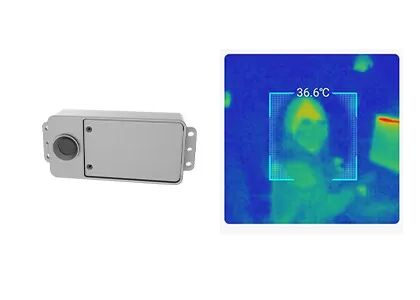

LC260 Fever Detection هسته هسته

,

256x192 Fever Detection هسته هسته

,

IP54 Fever Detection هسته هسته
پیام بگذارید
توضیحات محصول
ماژول تصویربرداری حرارتی TIMO کوچک بدون خنک کننده LWIR 120x90/12μm
ماژول دوربین حرارتی 120x90/12 میکرومتر خنک نشده TIMO112 برای اندازه گیری دما

ماژول مادون قرمز اندازه کوچک TIMO112، ردیاب مادون قرمز خنک نشده بسته بندی سطح ویفر 120x90 / 12μm را ادغام می کند.

ماژول مادون قرمز TIMO112 دارای محدوده اندازه گیری دما از -20℃~550℃ و دقت ±2℃ / ±2٪ است.

ما به عنوان یک تامین کننده پیشرو در آشکارساز مادون قرمز و ماژول تصویربرداری حرارتی، راه حل های مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار را به مشتریان ارائه کرده ایم. محصولات ما به راحتی در محصولات ترمینال ادغام می شوند و هزینه های مشتری را به میزان قابل توجهی کاهش می دهند.

ویژگی های اصلی
    ماژول فوق مینیاتوری با بهینه سازی نهایی SWaP-C
  • آشکارساز بسته بندی سطح ویفر + اپتیک سطح ویفر + کرکره شیر الکترومغناطیسی میکرو
  • کوچکترین ماژول حرارتی مادون قرمز که حداقل عملکرد تصویربرداری حرارتی را با حداکثر کارایی هزینه ممکن می کند
  • اندازه جمع و جور، سبک وزن و مصرف انرژی کم، ایده آل برای ادغام در دستگاه های مینیاتوری
    • عملکرد اثبات شده و پاسخ سریع
  • طراحی بسیار کم توان، مصرف کمتر از 9 میلی وات
  • تصویربرداری روان با نرخ فریم 25 هرتز
    • انعطاف پذیر و سازگار با محیط زیست
  • پشتیبانی از رابط تصویر SPI، سازگار با پلتفرم های مختلف تعبیه شده
  • مطابق با استانداردهای زیست محیطی RoHS 2.0
مشخصات محصول
مدل TIMO112
قطعنامه 120*90
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8 تا 14 میکرومتر
حالت فوکوس تمرکز رایگان
لنز (HFOV/FL) 50 درجه / 1.6 میلی متر
وزن 1.8 گرم
اندازه (بدون FPC) 12.6mm*12.6mm*8.8mm
تعداد پین ها 40 پین
داده های خروجی 14 بیت خام
نرخ فریم 25 هرتز
محدوده اندازه گیری دما -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
دقت اندازه گیری دما بیشتر از ± 2 ℃ / ± 2٪
دمای عملیاتی -20℃~+60℃
رطوبت 5% ~ 85%
دمای ذخیره سازی -45℃~+85℃
گواهینامه RoHS 2.0 / Reach
کاربردهای صنعتی

ماژول دوربین مادون قرمز TIMO112 را می توان در برنامه هایی مانند خانه هوشمند، AIoT، ابزار و متر، امنیت هوشمند و مشاهده در شب استفاده کرد.

خدمات سفارشی
سفارشی‌سازی محصول: پیکربندی‌ها را تنظیم کنید و الگوریتم‌ها را برای برآورده کردن نیازهای خاص صنعت تنظیم کنید
پشتیبانی فنی و آموزش در محل: به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
نوآوری مشترک برای محصولات و بازارهای جدید: همکاری با مشتریان برای توسعه راه حل های کاربردی مادون قرمز خلاقانه
سوالات متداول
1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟

با استفاده از اصل اثر حرارتی تابشی مادون قرمز، آشکارساز مادون قرمز خنک نشده انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند، به طوری که دمای مواد حساس افزایش می یابد. سپس، پارامتر فیزیکی خاصی از ماده حساس بر این اساس تغییر می کند و از طریق مکانیسم تبدیل خاصی که برای تشخیص شی طراحی شده است، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل می شود.

2. مزیت میکروبولومتر vox خنک نشده چیست؟

آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع کولر دیوار (IDCA) ندارد و می تواند در دمای اتاق کار کند. دارای مزایای شروع سریع، مصرف انرژی کم، اندازه کوچک، وزن سبک، عمر طولانی و هزینه کم است. اگرچه حساسیت آشکارساز صفحه کانونی مادون قرمز خنک نشده به خوبی آشکارسازهای فروسرخ خنک‌شده نیست، پس از سال‌ها توسعه، عملکرد هزینه آن آشکارا بهتر از آشکارساز خنک‌شده است که چشم‌انداز کاربرد وسیع‌تری دارد.
