ماژول دوربین حرارتی غیر خنک شده VOx مینی مادون قرمز با وضوح 256x192 و اندازه پیکسل 12μm
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | Mini212G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 256x192/12μm | NETD | ≤50 میلیون |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| رابط ویدئویی آنالوگ | CVBS (PAL/NTSC) | ولتاژ عملیاتی | 3.3 ولت ± 0.1 ولت |
| برجسته کردن | مینی دوربین حرارتی خودرو سواری,دوربین حرارتی خودرو سواری 384x288 |
||
توضیحات محصول

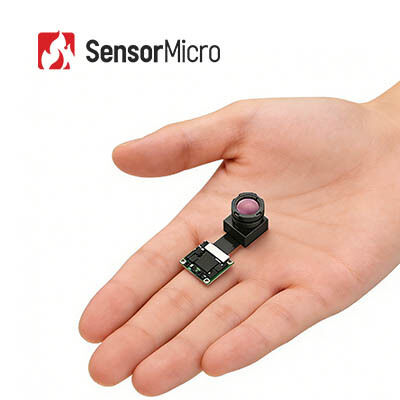

ماژول دوربین حرارتی مادون قرمز مینی VOx Uncooled 256x192/12μm
ماژول دوربین مادون قرمز فوق العاده فشرده Mini212G2 از یک آشکارساز مادون قرمز 256×192/12 میکرومتر با بسته بندی در سطح ویفر استفاده می کند. این برنامه که برای بخشهای نوظهور پررونق مانند AIoT، ماشین بینایی، دید صنعتی، نظارت امنیتی و مشاهده شبانه طراحی شده است، کاملاً خواستههای برنامههای متنوع و در حال تکامل آنها را برآورده میکند.
با داشتن یک ضریب فرم کوچک و عملکرد تشخیص مادون قرمز برتر، به عنوان یک واحد حسگر هسته ای عمل می کند تا بر معایب راه حل های تصویربرداری معمولی غلبه کند. این عملکرد دقیق، پایدار و کارآمد را در سناریوهای برنامه های متعدد ارائه می دهد، در حالی که نیازهای مقرون به صرفه و ادغام آسان برنامه های کاربردی صنعتی در حال ظهور را برآورده می کند.
ویژگی های اصلی
- ماژول مینیاتوری با خروجی تصویربرداری حرارتی مستقیم
- مجهز به آشکارساز مادون قرمز سطح ویفر 256×192/12 میکرومتر که دارای مزایای هزینه قابل توجهی است.
- طراحی ساختاری بسیار فشرده: فقط 17×17 میلی متر (PCBA) در اندازه، با وزن 4 گرم - ایده آل برای برنامه های کاربردی با فضای محدود
- برد پردازش یکپارچه ISP و الگوریتم های تصویر نسل بعدی تصاویر حرارتی واضح را مستقیماً ارائه می دهند و تطبیق پذیری قوی را تضمین می کنند.
- تشخیص دقیق، پیکربندی انعطاف پذیر
- اندازه گیری دما با دقت بالا با دقت تا ± 2 ℃؛ از اندازه گیری نقطه، مساحت و فول فریم پشتیبانی می کند
- چندین گزینه لنز میدان دید برای برآورده کردن شرایط مختلف مشاهده در دسترس است
- رابط های غنی برای ادغام آسان
- USB2.0 / MIPI / DVP / BT.656 / LVDS و سایر رابط های خروجی ویدیوی دیجیتال را ارائه می دهد
- کاملاً با رابط های استاندارد صنعتی سازگار است
مشخصات محصول
| مدل | Mini212G2 |
|---|---|
| قطعنامه | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 تا 14 میکرومتر |
| NETD | ≤50mK |
| داده های خروجی | 14 بیت خام |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| حالت فوکوس | تمرکز رایگان |
| لنز (HFOV/FL) | 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر |
| وزن (گرم) | 7.1 | 6.4 | 4 | 6.8 |
| اندازه PCBA (میلی متر) | 17×17 |
| رابط ویدئویی دیجیتال | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| رابط ویدئویی آنالوگ | CVBS (PAL/NTSC) |
| ولتاژ عملیاتی | 3.3 ولت ± 0.1 ولت |
| مصرف برق معمولی | 330 میلی وات |
| محدوده اندازه گیری دما | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| دقت اندازه گیری دما | بیشتر از ± 2 ℃ / ± 2٪ |
| دمای عملیاتی | -40℃~+70℃ |
| رطوبت | 5% ~ 85% |
| دمای ذخیره سازی | -45℃~+85℃ |
| گواهینامه | RoHS 2.0 / Reach |
کاربردهای صنعتی
این محصول برای زمینه هایی مانند AIoT، Machine Vision، Industrial Vision، Security Monitoring و Night Observation قرار گرفته است.
- در زمینه AIoT، برای ادغام با دستگاه های فشرده AIoT مانند لوازم خانگی هوشمند، دستگاه های پوشیدنی و مانیتورهای هوشمند محیطی کاملاً مناسب است.
- در بخش بینایی صنعتی، می توان از آن برای نظارت بر زمان واقعی تجهیزات صنعتی، سناریوهای پردازش لیزری و جوشکاری، تشخیص نیمه هادی و غیره استفاده کرد.
- برای برنامههای نظارت امنیتی، میتواند مزاحمان غیرقانونی را شناسایی کرده و هشدارهای بلادرنگ را ایجاد کند.
مزایای ما
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف در دسترس - آشکارسازهای IR خنک نشده و خنکشده در قالبها و اندازههای پیکسل مختلف
- تولید حجم برای اطمینان از تحویل سریع - سه خط تولید با قابلیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
در کدام صنایع می توان از آشکارسازهای مادون قرمز/ هسته های دوربین حرارتی استفاده کرد؟
ماژول های دوربین حرارتی ما به طور گسترده در بسیاری از صنایع مانند:
- ترموگرافی: تعمیر و نگهداری برق، ماشین بینایی، تهویه مطبوع ساختمان، پتروشیمی متالورژی، تعمیر و نگهداری پیش بینی، پیشگیری از همه گیری
- امنیت و نظارت: شهر امن، نظارت بر زیرساخت، امنیت مرزی، کشتی دریایی، ایمنی معدن
- آتش نشانی و نجات: پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
- محموله پهپاد: بازرسی تجهیزات، اجرا و نجات، کاربرد آتش نشانی، مشاهده حیوانات
- چشم انداز شخصی: اوقات فراغت در فضای باز، مشاهده حیوانات، گشت اجرایی
- ADAS: رانندگی خودکار، سیستم دستیار راننده پیشرفته، وسایل نقلیه ویژه
- AIoT: خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، ربات ها
- سایر موارد: سیستم دید پرواز پیشرفته، تشخیص گاز، کشاورزی و زراعت، تحقیقات علمی
