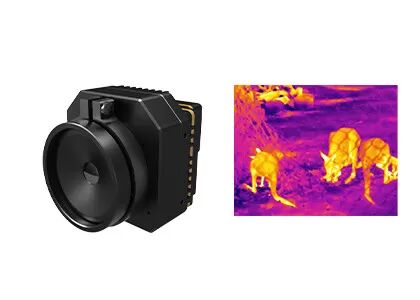

PLUG612 Uncooled LWIR Core Core Core 640x512 12μm با تصویربرداری حرارتی واضح
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xتایپ کنید | ماژول مادون قرمز خنک نشده | وضوح | 640x512 / 12μm |
---|---|---|---|
مصرف برق معمولی | < 1.2 وات | NETD | 30 میلیون پوند |
اندازه | 44.5x44.5x36.6 میلی متر | وزن | ≤85 گرم |
برجسته | هسته خنک نشده LWIR هسته هسته,LWIR دوربین هسته 640x512 |
PLUG612 Uncooled LWIR 640x512 / 12μm ماژول دوربین مادون قرمز با تصویربرداری حرارتی واضح
PLUG612 یکی از ماژول های دوربین حرارتی IR خنک نشده سری PLUG است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.
هسته تصویربرداری حرارتی PLUG612 متشکل از 640x512 / 12µm حسگر حرارتی خنک نشده ، سری کامل اجزای نوری ، مدار پردازش سیگنال و الگوریتم منحصر به فرد پردازش تصویر ، تصویر واضح و عملکرد برتر را ارائه می دهد.
ماژول حرارتی خنک نشده PLUG612 می تواند در مناطقی مانند مشاهده حیوانات ، جستجو و نجات ، آتش نشانی ، محموله های پهپاد و غیره استفاده شود.
فناوری سنسور جهانی پیشرو در تامین کننده آشکارساز مادون قرمز و تولید کننده ماژول دوربین OEM است.مساحت این شرکت 30 هزار متر مربع با اتاق تمیز 20 هزار متر مربع است که می تواند عرضه پایدار محصولات مادون قرمز را برای مشتریان فراهم کند.
- NETD <30mk ، حساسیت بالا
- عملکرد پایدار
- ادغام آسان
- پاک کردن کیفیت تصویر و جزئیات
- سازگاری قوی با محیط
مدل | PLUG612 |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 12μm |
محدوده طیفی | 8 ~ 14μm |
NETD | <30mk |
پردازش تصویر | |
نرخ فریم | 9Hz/25Hz/30Hz/50Hz/60Hz |
زمان راه اندازی | <10 ثانیه |
فیلم آنالوگ | PAL/NTSC |
ویدئوی دیجیتال | RAW/YUV/BT656/LVDS |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
زوم دیجیتال | بزرگنمایی مداوم 1 ~ 8X ، اندازه مرحله 1/8 |
نمایش تصویر | سیاه داغ/سفید داغ/رنگ شبه |
جهت تصویر | افقی/عمودی/مورب تلنگر |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات الکتریکی | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL ، 115200bps |
ولتاژ تغذیه | 4 ~ 6 ولت |
مصرف برق معمولی | <1.2 وات |
مشخصه های فیزیکی | |
ابعاد (میلی متر) | 44.5x44.5x36.6 |
وزن | ≤85 گرم |
سازگاری با محیط زیست | |
درجه حرارت عملیات | -40 ° C ~ +70 ° C |
دمای ذخیره سازی | -45 ° C ~ +85 ° C |
رطوبت | 5 ~ ~ 95، ، غیر متراکم |
ارتعاش | ارتعاش تصادفی 5.35 گرم ، 3 محور |
شوکه شدن | موج نیمه سینوسی ، 40g/11ms ، جهت 3 محور 6 |
اپتیک | |
لنز اختیاری | فوکوس ثابت اتمریال: 13mm/19mm/24mm |
ماژول دوربین حرارتی PLUG612 به طور گسترده در امنیت و نظارت ، در فضای باز ، نجات نیروی انتظامی ، آتش نشانی و نجات ، ADAS ، محموله های UAV و غیره استفاده می شود.
1. تصویربرداری مادون قرمز برای چه مواردی قابل استفاده است؟
-دید در شب
جستجو و نجات
-آزمون غیر مخرب
-پیشگیری از حالت اپیدمی
-ترموگرافی
-امنیت و نظارت
-آتش نشانی
…
2. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد ، سرد و خنک.
آشکارساز IR خنک نشده در دمای محیط کار می کند.این بر اساس صنعت نیمه هادی است و بنابراین معمولاً می توان در حجم زیاد با اندازه کوچک و هزینه کم ساخت.آشکارسازهای IR خنک نشده به طور گسترده ای در دستگاه های قابل حمل/دستی/تلفن همراه استفاده می شود.
آشکارسازهای IR خنک شده در واحدی بسته بندی می شوند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط کولر خنک کننده پشتیبانی شود.آنها بسیار بزرگتر ، گرانتر و قابل اعتمادتر از سنسورهای خنک نشده هستند ، عمدتا به دلیل سیستم های خنک کننده پیچیده ای که نیاز دارند.با این حال ، سیستم های خنک شده فوق العاده حساس هستند و معمولاً برای دستیابی به مأموریت دوربرد با اپتیک های فاصله کانونی طولانی کار می کنند.
3. ترموگرافی مادون قرمز چه مزایایی دارد؟
برای آزمایش غیر مخرب ، آزمایش ساده و سریع بدون آسیب انجام می شود که منجر به صرفه جویی در هزینه ها ، افزایش راندمان کار ، کاهش نیروی انسانی و استهلاک تجهیزات می شود.
برای ترموگرافی پزشکی ، یافتن مشکلات پنهان در بدن انسان ، 100٪ ایمن بدون اشعه و درد بسیار کارآمد است ، که یک ابزار ایده آل برای غربالگری اولیه سلامتی است.
