ماژول سنسور حرارتی GAVIN615L T2SL دوربین حرارتی LWIR سرد شده
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 15μm | کریو کولر | RS058 |
---|---|---|---|
NETD | m25mKK | نرخ فریم | 50 هرتز/100 هرتز |
اندازه | 155x67x80mm | وزن | 00900 گرم |
برجسته | هسته دوربین حرارتی T2SL,ماژول سنسور تصویر حرارتی 640x512,هسته دوربین حرارتی 900 گرم |

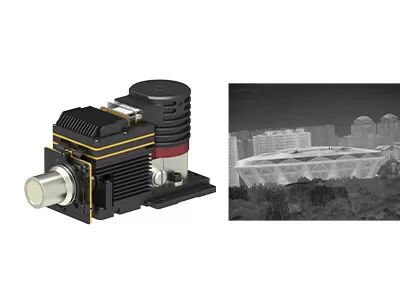

GAVIN615L T2SL 640x512 / 15µm LWIR ماژول دوربین خنک کننده برای تصویربرداری حرارتی واضح
سری GAVIN یک ماژول مادون قرمز خنک کننده استاندارد است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.با فرمت های مختلف وضوح ، باندهای موج مختلف و همچنین گزینه های مختلف لنزهای نوری پیوسته در دسترس است.ماژول تصویربرداری حرارتی GAVIN615L یکی از سری های GAVIN با آشکارساز 640x512 / 15µm T2SL LWIR و کریوکولر RS058 در داخل است.
الگوریتم های مختلف پردازش تصویر قبلاً در دستگاه های الکترونیکی GAVIN615L تعبیه شده اند تا تصاویر مادون قرمز واضح را در تاریکی مطلق یا شرایط بد آب و هوایی تولید کنند.این می تواند خطرات و تهدیدها را از راه دور تشخیص داده و تشخیص دهد و در عین حال جزئیات هدف بیشتری را در فاصله کوتاه ارائه دهد.
- نیازهای تشخیص برد بلند را برآورده کنید
- حساسیت بالا
- ادغام آسان با سیستم
- رابط DVP/دوربین ، خروجی تصویر RAW/YUV
- انواع لنزهای زوم اپتیکال پیوسته در دسترس هستند
مدل | GAVIN615L |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15μm |
کریوکولر | RS058 |
محدوده طیفی | 7.7μm ~ 9.5μm LW |
زمان خنک کننده (20 درجه سانتی گراد) | 7 دقیقه |
NETD (20 درجه سانتی گراد) | m25mKK |
پردازش تصویر | |
نرخ فریم | 50 هرتز/100 هرتز |
حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
زوم دیجیتال | 1 پوند/2 پوند/4 پوند |
جهت تصویر | افقی/عمودی/مورب تلنگر |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات الکتریکی | |
رابط خارجی استاندارد | J30JZ 25 پین |
فیلم آنالوگ | رفیق |
ویدئوی دیجیتال | 16bit RAW/YUV: خروجی DVP 16bit/دوربین |
همگام سازی خارجی | Frame External Sync: سطح RS422 |
ارتباطات | RS422 ، 115200bps |
منبع تغذیه | 20 ~ 28VDC |
مصرف برق پایدار | 14 وات |
ابعاد (میلی متر) | 80 × 67 15 155 |
وزن | 00900 گرم |
درجه حرارت عملیات | -40 ° C ~ +60 ° C |
بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
لنز نوری | |
لنز اختیاری | بزرگنمایی ثابت: 25 میلی متر/F2 |
ماژول تصویربرداری حرارتی GAVIN615L به طور گسترده در بسیاری از زمینه ها مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، باربری چند سنسور و غیره استفاده می شود.
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و م ofثر در روش تشخیص غیر تهاجمی است که بر اساس تشخیص درجه حرارت سطح اجسام انجام می شود.تابش مادون قرمز (IR) ساطع شده از یک جسم در قالب نقشه توزیع دما ثبت و تجسم می شود.
2. ترموگرافی مادون قرمز برای چه مواردی قابل استفاده است؟
از تصویر حرارتی مادون قرمز می توان برای انجام بازرسی های منزل ، تعیین عیوب ساختاری ، خطاهای الکتریکی ، خطاهای مکانیکی ، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر استفاده کرد.
3. ترموگرافی مادون قرمز چه مزایایی دارد؟
برای آزمایش غیر مخرب ، آزمایش ساده و سریع بدون آسیب انجام می شود که منجر به صرفه جویی در هزینه ها ، افزایش راندمان کار ، کاهش نیروی انسانی و استهلاک تجهیزات می شود.
برای ترموگرافی پزشکی ، یافتن مشکلات پنهان در بدن انسان ، 100٪ ایمن بدون اشعه و درد بسیار کارآمد است ، که یک ابزار ایده آل برای غربالگری اولیه سلامتی است.
