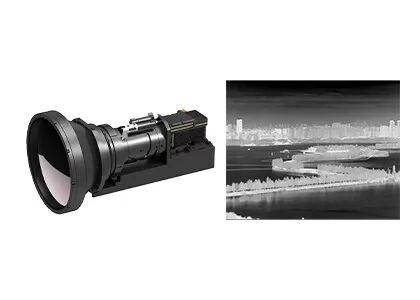

GAVIN615B Compact حرارتی هسته هسته 640x512 / 15μm ماژول دوربین MCT MWIR
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 15μm | NETD | m20mK |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز/100 هرتز |
اندازه | 125x92x67 میلی متر | وزن | ≤650 گرم |
برجسته | هسته دوربین حرارتی GAVIN615B,ماژول دوربین MWIR 640x512,هسته دوربین حرارتی MCT |
ماژول دوربین خنک کننده GAVIN615B جمع و جور کم مصرف 640x512 / 15μm MCT MWIR
GAVIN615B یک ماژول تصویربرداری حرارتی با موج میانی سرد است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.این دستگاه از یک آشکارساز IR 640x512 / 15µm HgCdTe MWIR با کریوکولر RS046 تشکیل شده است ، قطعات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و روشن تعبیه شده اند.
GAVIN615B که با سرمازد RS046 پیکربندی شده است ، دارای ابعاد بسیار جمع و جور ، ابعاد 125x92x67mm و وزن کمتر از 650 گرم وزن است.مصرف برق پایدار آن تا 12 وات کم است.با استفاده از رابط استاندارد صنعتی پیوند دوربین ، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند بر اساس ماژول تصویربرداری حرارتی GAVIN615B دوربین کامل خود را به راحتی طراحی یا ادغام کند.
- حساسیت بالا ، NETD≤20mK
- تشخیص دوربرد
- قابلیت تنظیم نرخ فریم
- ادغام آسان با سیستم
مدل | GAVIN615B |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15μm |
کریوکولر | RS046 |
محدوده طیفی | 3.7μm ~ 4.8μm مگاوات |
زمان خنک کننده (20 درجه سانتی گراد) | 7 دقیقه |
NETD (20 درجه سانتی گراد) | m20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز/100 هرتز |
حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
زوم دیجیتال | 1 پوند/2 پوند/4 پوند |
جهت تصویر | افقی/عمودی/مورب تلنگر |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات الکتریکی | |
رابط خارجی استاندارد | J30JZ 25 پین |
فیلم آنالوگ | رفیق |
ویدئوی دیجیتال | 16bit RAW/YUV: خروجی DVP 16bit/دوربین |
همگام سازی خارجی | Frame External Sync: سطح RS422 |
ارتباطات | RS422 ، 115200bps |
منبع تغذیه | 20 ~ 28VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 125 × 92 × 67 |
وزن | ≤650 گرم |
درجه حرارت عملیات | -40 ° C ~ +60 ° C |
بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
لنز نوری | |
لنز اختیاری | زوم پیوسته 60 ~ 240 میلی متر/F4 15 ~ 300 میلی متر/F4 21 ~ 420 میلی متر/F4 35 ~ 690 میلی متر/F4 |
ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت ، همه اجسامی که درجه حرارت آنها از صفر مطلق (- 273 ℃) بیشتر است می توانند اشعه مادون قرمز تابش کنند.با استفاده از آشکارساز دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه ، می توانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز گفته می شود.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تابش مادون قرمز که توسط هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود ، سپس آشکارساز مادون قرمز سیگنال تابش با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند ، و سپس از طریق تقویت و پردازش ویدئویی ، تصویر مادون قرمز را ایجاد می کند که توسط دستگاه مشاهده می شود. چشم غیر مسلح.
3. مزایای آشکارسازهای مادون قرمز سرد چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایین کار می کند که توسط خنک کننده شبنم آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمای ظریف تری را نسبت به آشکارساز مادون قرمز خنک کننده تشخیص دهد.این می تواند اشیاء را در فاصله بسیار طولانی که بیش از ده کیلومتر با ما فاصله دارد شناسایی ، شناسایی و تشخیص دهد.ساختار آشکارساز سرد شده بسیار پیچیده است که هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده دارد.
