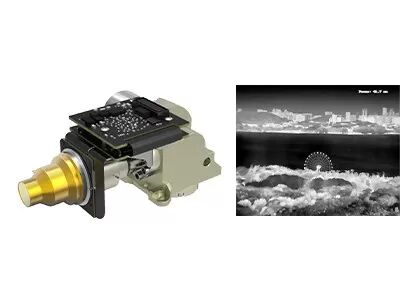

MCT MWIR ماژول حرارتی سرد 15μm 640x512 RS046 Cryocooler
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 15μm | NETD | m18mK |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm | اندازه | 122x88x59 میلی متر |
وزن | ≤400 گرم | نرخ فریم | 1 ~ 50 هرتز قابل تنظیم |
برجسته | ماژول حرارتی MWIR سرد شده,ماژول حرارتی خنک شده 640x512,ماژول حرارتی RS046 MWIR |
ماژول حرارتی AD خنک شده با 640x512 / 15μm MCT MWIR آشکارساز مادون قرمز سرد ، RS046 Cryocooler
ماژول های AD سرد شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR سرد شده به خروجی جریان دیجیتال ویدئو هستند.با فرمت های وضوح مختلف و باندهای موج مختلف در دسترس است.EYAS615B عضو خانواده EYAS با 640x512@15μm MWIR آشکارساز مادون قرمز و RS046 cryocooler یکپارچه است.
با استفاده از ماژول AD سری خنک شده EYAS ، برای مشتریان OEM آسان است که آزمون پذیرش سریع را بر روی آشکارسازهای GST انجام دهند ، توسعه ثانویه سریع را آغاز کرده و دوره توسعه ماژول ها را کوتاه کرده و محصولات خود را بر اساس آشکارسازهای مادون قرمز سرد کنند.
Global Sensor Technology یک تامین کننده آشکارساز مادون قرمز و تولید کننده هسته حرارتی مادون قرمز OEM است که راه حل های مختلف تصویربرداری حرارتی بالغ و م providesثر را در اختیار مشتریان قرار می دهد.
- توسعه و ادغام آسان
- خروجی رابط دوربینlink 16 بیت داده خام ، کنترل پورت سریال
- ساختار یکپارچه ، ابعاد با آشکارساز سازگار است
- منبع تغذیه 5 ولت
- قابلیت ضبط هدف متحرک با سرعت بالا
مدل | EYAS615B |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15μm |
کریوکولر | RS046 |
محدوده طیفی | 3.7μm ~ 4.8μm مگاوات |
زمان خنک کننده (25 درجه سانتی گراد) | .55.5 دقیقه |
NETD مطلوب (20 درجه سانتی گراد) | m18mK |
حالت کار | |
نرخ فریم | 1 ~ 50 هرتز قابل تنظیم |
حالت کار | عکس فوری ؛حالت ادغام ITR/IWR ؛حالت ویندوز ؛ضد شکوفه |
مشخصات الکتریکی | |
رابط خارجی استاندارد | QSH 60 پین |
ویدئوی دیجیتال | پیوند دوربین: خروجی داده های خام 16 بیتی |
همگام سازی خارجی | CC1: INT/Frame External Sync؛CC2: MC External Sync |
ارتباطات | پورت سریال دوربینralink: TFG +/-، TC +/-؛9600bps |
منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کریوکولر 1 کاناله: 12 ولت |
مصرف برق پایدار | 8 وات |
ابعاد (میلی متر) | 122 × 88 × 59 |
وزن | ≤400 گرم |
دمای کار | -40 ° C ~ +60 ° C |
بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
ماژول تصویربرداری حرارتی EYAS615B به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و م ofثر در روش تشخیص غیر تهاجمی است که بر اساس تشخیص درجه حرارت سطح اجسام انجام می شود.تابش مادون قرمز (IR) ساطع شده از یک جسم در قالب نقشه توزیع دما ثبت و تجسم می شود.
2. ترموگرافی مادون قرمز برای چه مواردی قابل استفاده است؟
از تصویر حرارتی مادون قرمز می توان برای انجام بازرسی های منزل ، تعیین عیوب ساختاری ، خطاهای الکتریکی ، خطاهای مکانیکی ، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر استفاده کرد.
3. ترموگرافی مادون قرمز چه مزایایی دارد؟
برای آزمایش غیر مخرب ، آزمایش ساده و سریع بدون آسیب انجام می شود که منجر به صرفه جویی در هزینه ها ، افزایش راندمان کار ، کاهش نیروی انسانی و استهلاک تجهیزات می شود.
برای ترموگرافی پزشکی ، یافتن مشکلات پنهان در بدن انسان ، 100٪ ایمن بدون اشعه و درد بسیار کارآمد است ، که یک ابزار ایده آل برای غربالگری اولیه سلامتی است.
