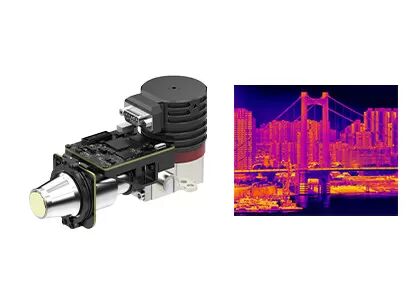

15μm 640x512 MCT MWIR Camera Cooled Infrared Detector Fast Integration

محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل EYAS615A
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm کریوکولر RS058
NETD m17mK محدوده طیفی 3.7 ~ 4.8μm
اندازه 147x58.5x71mm وزن 80680 گرم
برجسته

هسته دوربین MWIR 640x512

,

هسته دوربین MCT MWIR

,

آشکارساز مادون قرمز خنک کننده MWIR

پیام بگذارید
توضیحات محصول
EYAS615A ماژول حرارتی خنک شده توسط مادون قرمز GST



ماژول AD خنک شده با 640x512 / 15μm MCT MWIR آشکارساز مادون قرمز خنک کننده برای ادغام سریع



توضیحات محصول



ماژول های AD سرد شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR سرد شده به خروجی جریان دیجیتال ویدئو هستند.با فرمت های وضوح مختلف و باندهای موج مختلف در دسترس است.EYAS615A یکی از اعضای خانواده EYAS با آشکارساز خنک کننده 640x512 / 15μm MWIR و کریوکولر RS058 یکپارچه است.



با استفاده از ماژول AD سری خنک شده EYAS ، برای مشتریان OEM آسان است که تست سریع پذیرش را بر روی آشکارسازهای مادون قرمز GST انجام دهند ، توسعه ثانویه سریع را شروع کرده و دوره توسعه ماژول های خود را کوتاه کرده و محصولات خود را بر اساس آشکارسازهای مادون قرمز سرد کنند.



Global Sensor Technology در طراحی ، ساخت ، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد.ما می توانیم انواع مختلفی از راه حل های تصویربرداری حرارتی مادون قرمز را در اختیار مشتریان خود قرار دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بسیار کاهش می دهد.



ویژگی های اصلی



- وضوح آشکارساز: 640x512 / 15μm

- مواد آشکارساز: MCT / HgCdTe

- Cryocooler: RS058

- نرخ فریم: 1 ~ 120 هرتز قابل تنظیم

- اندازه: 147 × 58.5 × 71 میلی متر

- وزن: 680 گرم

- آسان برای توسعه و یکپارچه سازی



مشخصات محصول



مدل EYAS615A
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15μm
کرایوکولر RS058
محدوده طیفی 3.7μm ~ 4.8μm مگاوات
زمان خنک کننده (25 درجه سانتی گراد) 6 دقیقه
NETD مطلوب (20 درجه سانتی گراد) m17mK
حالت کار
نرخ فریم 1 ~ 120 هرتز قابل تنظیم
حالت کار عکس فوری ؛حالت ادغام ITR/IWR ؛حالت ویندوز ؛ضد شکوفه
مشخصات الکتریکی
رابط خارجی استاندارد QSH 60 پین
ویدئوی دیجیتال پیوند دوربین: خروجی داده های خام 16 بیتی
همگام سازی خارجی CC1: INT/Frame External Sync؛CC2: MC External Sync
ارتباطات پورت سریال Cameraralink: TFG +/-، TC +/-؛9600bps
منبع تغذیه پنل تصویربرداری 1 کانال: 5 ولت
کریوکولر 1 کاناله: 24 ولت
مصرف برق پایدار 7 وات
ابعاد (میلی متر) 147 × 58.5 × 71
وزن 80680 گرم
دمای کار -40 ° C ~ +60 ° C
بزرگی ارتعاش ارتعاش: GJB وسیله نقلیه با سرعت بالا
شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام



کاربردهای صنعتی



ماژول تصویربرداری حرارتی EYAS615A به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.



15μm 640x512 MCT MWIR Camera Cooled Infrared Detector Fast Integration 0



خط آشکارساز مادون قرمز ما



15μm 640x512 MCT MWIR Camera Cooled Infrared Detector Fast Integration 1

سوالات متداول



1. تصویربرداری حرارتی مادون قرمز چیست؟

تصویربرداری حرارتی مادون قرمز نوعی روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اجسام استفاده می کند.با توجه به تفاوت تشعشعی بین جسم و محیط پس زمینه و تفاوت تابشی هر قسمت از خود جسم ، تصویر حرارتی مادون قرمز می تواند نوسان تابش هر قسمت از صحنه را نشان دهد ، بنابراین ویژگی های صحنه را نشان می دهد.



2. مزیت تصویربرداری حرارتی مادون قرمز چیست؟

--- از تاریکی مطلق دیدن کنید

--- شناسایی تحت استتار

--- تشخیص برد طولانی

--- تشخیص توزیع حرارت

--- اندازه گیری دما بدون تماس

--- آگاهی از شغل

--- و غیره



3. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟

اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات تولید شده بر اساس این دو فناوری به طور گسترده ای در برق ، امنیت و نظارت ، تولید صنعتی ، تحقیقات علمی ، درمان پزشکی و سایر زمینه های سنتی استفاده می شود.
