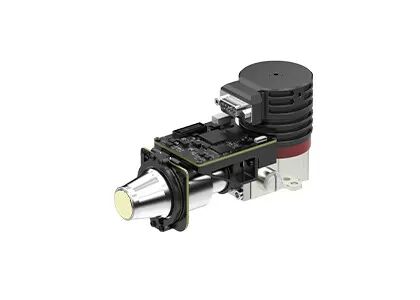

ماژول دوربین حرارتی با حساسیت بالا 320x256 / 30μm MCT MWIR سرد شده
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 320x256 / 30μm | نرخ فریم | 1 ~ 200 هرتز قابل تنظیم |
---|---|---|---|
اندازه | 142x58.5x71 میلی متر | وزن | 80680 گرم |
NETD | m9mKK | محدوده طیفی | 3.7 ~ 4.8μm |
برجسته | ماژول دوربین حرارتی 320x256,680g ماژول دوربین حرارتی,ماژول دوربین 9mK MWIR |

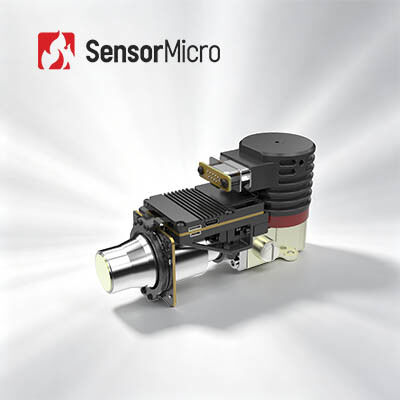

حساسیت بالا 320x256 / 30μm MCT MWIR ماژول مادون قرمز خنک شده با برد مجاورت
ماژول EYAS330 AD یک ماژول مادون قرمز خنک کننده آنالوگ-دیجیتال است که بر اساس فرمت های 320x256 فرکانس 30μm IR FPA است.NETD معمولی EYAS330 کمتر از 9mK است.حساسیت بالا تشخیص یا تشخیص تفاوتهای بسیار کوچک اشعه مادون قرمز در فاصله بسیار طولانی را تضمین می کند.
این ماژول AD شامل یک برد مجاورت است که زمان بندی FPA و منابع تغذیه حساس را ارائه می دهد.علاوه بر این ، رابط Camera Link داده های خام 16 بیتی را خروجی می دهد که ادغام آشکارساز را با سیستم بسیار ساده می کند.
بنابراین ، ماژول EYAS330 انجام تست پذیرش سریع بر روی آشکارساز مادون قرمز GST C330M 320x256@30μm را آسان می کند ، توسعه ثانویه سریع را شروع می کند و دوره توسعه ماژولهای مادون قرمز خنک شده یا دوربینهای حرارتی مادون قرمز یا سیستمهای مبتنی بر مادون قرمز سرد را کوتاه می کند. آشکارسازها
- توسعه و ادغام آسان
- خروجی رابط Cameralink 16 بیت داده خام ، کنترل پورت سریال
- ساختار یکپارچه ، ابعاد با آشکارساز سازگار است
- منبع تغذیه 5 ولت
- قابلیت ضبط هدف متحرک با سرعت بالا
مدل | EYAS330 |
عملکرد آشکارساز IR | |
وضوح | 320x256 |
Pixel Pitch | 30μm |
کرایوکولر | RS058 |
محدوده طیفی | 3.7μm ~ 4.8μm مگاوات |
زمان خنک کننده (25 درجه سانتی گراد) | 6 دقیقه |
NETD مطلوب (20 درجه سانتی گراد) | m9mKK |
حالت کار | |
نرخ فریم | 1 ~ 200 هرتز قابل تنظیم |
حالت کار | عکس فوری ؛حالت ادغام ITR/IWR ؛حالت ویندوز ؛ضد شکوفه |
مشخصات الکتریکی | |
رابط خارجی استاندارد | QSH 60 پین |
ویدئوی دیجیتال | پیوند دوربین: خروجی داده های خام 16 بیتی |
همگام سازی خارجی | CC1: INT/Frame External Sync؛CC2: MC External Sync |
ارتباطات | پورت سریال Cameraralink: TFG +/-، TC +/-؛9600bps |
منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کریوکولر 1 کاناله: 24 ولت |
مصرف برق پایدار | 7 وات |
ابعاد (میلی متر) | 71 × 58.5 14 142 |
وزن | 80680 گرم |
دمای کار | -40 ° C ~ +60 ° C |
بزرگی ارتعاش | ارتعاش: GJB وسیله نقلیه با سرعت بالا شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام |
ماژول تصویربرداری حرارتی EYAS330 به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، باربری چند سنسور و غیره استفاده می شود.
1. آشکارساز MCT/HgCdTe چیست؟
MCT ، که HgCdTe نیز نامیده می شود ، به جیوه-کادمیوم-تلورید اشاره دارد که ترکیبی شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/ HgCdTe یک آشکارساز نوری هدایتی است که در محیط سرمازا عمل می کند و می تواند اشعه مادون قرمز را تشخیص دهد.حساس تر از حسگرهای حرارتی است.
2. آشکارساز T2SL چیست؟
T2SL به سوپر توری نوع II اشاره دارد که یک ماده مصنوعی با ناهمگن متناوب رشد متناوب در اندازه نانومتر است.دارای یکنواختی بالا و ویژگی نوری برتر ، مانند جرم م electronثر الکترونی بزرگ ، ضریب جذب زیاد و راندمان کوانتومی بالا.در مقایسه با آشکارساز مادون قرمز MCT ، آشکارساز مادون قرمز T2SL دارای یکنواختی مواد خوب ، هزینه کم و عملکرد مشابه با آشکارساز مادون قرمز MCT در باند موج متوسط و بلند است ، اما در باند موج بسیار بلند مزایای زیادی دارد.
