ماژول رادیومتری VOx دوربین حرارتی خنک نشده 640X512 / 12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 12μm | NETD | 30 میلیون پوند |
---|---|---|---|
محدوده طیفی | 8 ~ 14μm | اندازه | 44.5x44.5x33.6 میلی متر |
برجسته | ماژول دوربین حرارتی رادیومتری,ماژول دوربین حرارتی VOx,ماژول VOx |

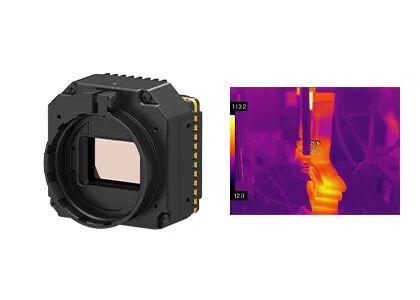

PLUG612R LWIR ماژول دوربین عکاسی حرارتی خنک نشده با سنسور حرارتی 640x512 / 12μm
ماژول تصویربرداری حرارتی PLUG612R دارای قابلیت رادیومتری است و دارای عملکرد اندازه گیری دمای مادون قرمز غیر تماسی است.آشکارساز مادون قرمز حرارتی خنک نشده 640x512 / 12μm را برای ادغام سریع تصاویر حرارتی از ناحیه مورد نظر و توزیع گرما ادغام می کند.
ماژول دوربین مادون قرمز LWIR خنک نشده PLUG612R کیفیت تصویر حرارتی واضح و واضحی را ایجاد می کند.این ماژول تصویربرداری حرارتی مادون قرمز خنک نشده در زمینه تصویربرداری حرارتی صنعتی و اندازه گیری دما اعمال می شود.محدوده دمایی آن قابل تنظیم است که می تواند نیازهای خاص ترموگرافی صنعتی را برآورده کند.
Global Sensor Technology در طراحی ، ساخت ، فروش و بازاریابی آشکارسازهای حرارتی مادون قرمز و هسته های دوربین حرارتی تخصص دارد.ما می توانیم انواع مختلفی از راه حل های تصویربرداری حرارتی مادون قرمز را در اختیار مشتریان خود قرار دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بسیار کاهش می دهد.
- نوع آشکارساز: میکروبولومتر خنک نشده
- مواد آشکارساز: اکسید وانادیوم
- NETD <30mk ، حساسیت بالا
- عملکرد پایدار
- سازگاری قوی با محیط
مدل | PLUG612R |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 12μm |
محدوده طیفی | 8 ~ 14μm |
NETD | <30mk |
پردازش تصویر | |
نرخ فریم | 25 هرتز/30 هرتز |
زمان راه اندازی | <10 ثانیه |
فیلم آنالوگ | PAL/NTSC |
ویدئوی دیجیتال | Y16/YUV/BT656/LVDS |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور شدن | خطی/هیستوگرام/مخلوط |
زوم دیجیتال | بزرگنمایی مداوم 1 ~ 8X ، اندازه مرحله 1/8 |
نمایش تصویر | سیاه داغ/سفید داغ/رنگ شبه |
جهت تصویر | افقی/عمودی/مورب تلنگر |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات الکتریکی | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL ، 115200bps |
ولتاژ تغذیه | 4 ~ 6 ولت |
اندازه گیری دما | |
محدوده دمای کارکرد | -10 ° C ~ 50 ° C |
محدوده دما | -20 ° C ~ 150 ° C ، 100 ° C ~ 550 ° C |
دقت دما | ± 2 C یا ± 2 ((حداکثر مقدار را بگیرید) |
SDK | ARM/Windows/Linux SDK ، ترموگرافی تمام صفحه |
مشخصه های فیزیکی | |
ابعاد (میلی متر) | 44.5x44.5x36.6 |
وزن | ≤85 گرم |
سازگاری با محیط زیست | |
درجه حرارت عملیات | -40 ° C ~ +70 ° C |
دمای ذخیره سازی | -45 ° C ~ +85 ° C |
رطوبت | 5 ~ ~ 95، ، غیر متراکم |
ارتعاش | ارتعاش تصادفی 5.35 گرم ، 3 محور |
شوکه شدن | موج نیمه سینوسی ، 40g/11ms ، جهت 3 محور 6 |
اپتیک | |
لنز اختیاری | فوکوس ثابت اتمریال: 13mm/19mm/24mm |
ماژول سنسور حرارتی PLUG612R به طور گسترده ای در بازرسی برق ، دید ماشین ، امنیت و نظارت بر سیستم تهویه مطبوع ساختمان ، در فضای باز ، آتش نشانی و نجات ، اجرای قانون و نجات ، ADAS ، محموله های UAV و غیره استفاده می شود.
1. میکروبولومتر آرایه صفحه کانونی خنک نشده چگونه کار می کند؟
با استفاده از اصل اثر حرارتی تابش مادون قرمز ، آشکارساز مادون قرمز خنک نشده ، انرژی تابش مادون قرمز را با مواد جذب مادون قرمز به انرژی گرمایی تبدیل می کند ، به طوری که دمای مواد حساس افزایش می یابد.سپس ، یک پارامتر فیزیکی خاص از مواد حساس بر این اساس تغییر می کند و از طریق مکانیسم تبدیل خاصی که برای تشخیص تشخیص جسم طراحی شده است ، به سیگنال الکتریکی یا سیگنال نور مرئی تبدیل می شود.
2. مزیت آشکارساز مادون قرمز خنک نشده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه مجتمع خنک کننده Dewar Cooler (IDCA) ندارد و می تواند در دمای اتاق کار کند.دارای مزایای شروع سریع ، مصرف برق کم ، اندازه کوچک ، وزن سبک ، عمر طولانی ، هزینه کم و غیره است.اگرچه حساسیت آشکارساز مادون قرمز خنک نشده به اندازه آشکارسازهای مادون قرمز سرد نیست ، اما پس از سالها توسعه ، عملکرد هزینه آن به وضوح بهتر از آشکارساز خنک شده است ، که چشم انداز کاربرد وسیع تری دارد.
