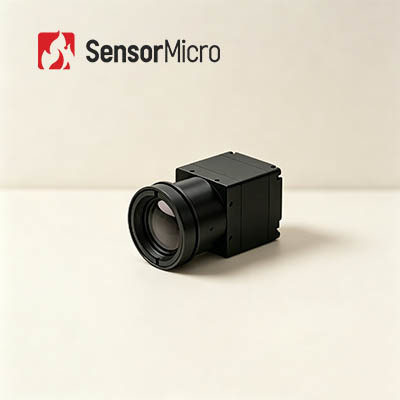

هسته ماژول دوربین مادون قرمز 640x512 / 17μm با تصویربرداری حرارتی واضح
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | PLUG617R |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 | Pixel Pitch | 17 میکرومتر |
|---|---|---|---|
| اندازه | 44.5x44.5x33.6mm | وزن | 90 گرم |
| حساسیت بالا | NETD - 30mK | طول موج بلند | 8 تا 14 میکرومتر |
| برجسته کردن | ماژول دوربین مادون قرمز 640x512,ماژول دوربین مادون قرمز 90 گرم,هسته دوربین مادون قرمز RoHS |
||
توضیحات محصول
PLUG-R 640x512 / 17μm ماژول دوربین حرارتی مادون قرمز با تصویربرداری حرارتی روشن
توضیحات محصول
PLUG617R یک ماژول دوربین حرارتی بدون خنک کننده است که یک آشکارساز مادون قرمز FPA بدون خنک کننده 640x512 / 17μm را ادغام می کند.ویژگی های عملکردی پایدار و می تواند کیفیت تصویربرداری واضح را در انواع مختلف محیط کار سخت مانند تاریکی کامل ارائه دهد، مه ضخیم، باران شدید، برف، طوفان شن و ماسه و غیره
ماژول سنسور حرارتی مادون قرمز PLUG617R یک نوع ماژول دوربین بدون خنک کننده است که در زمینه تصویربرداری حرارتی صنعتی و اندازه گیری دمای استفاده می شود.می تواند برای نظارت بر شرایط تجهیزات و هشدار در طیف گسترده ای از کاربردهای صنعتی استفاده شود، مانند تشخیص قدرت الکتریکی ، کنترل فرآیند صنعتی و غیره. ساختار انعطاف پذیر آن تشخیص قابل اعتماد را با کیفیت بدون تعدیل فراهم می کند.
این به طور گسترده ای در زمینه هایی مانند نگهداری پیش بینی، پتروشیمی فلزکاری، بینایی ماشین، بازرسی ساختمان، انرژی جدید، ترافیک راه آهن و سایر صنایع استفاده می شود.
ویژگی های اصلی
- NETD<30mk، حساسیت بالا
- عملکرد پایدار
- ادغام آسان
- کیفیت تصویر و جزئیات واضح
- محدوده دما قابل تنظیم
- سازگاری قوی با محیط زیست
مشخصات محصول
| مدل | PLUG617R |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 17μm |
| دامنه طیف | 8 تا 14μm |
| NETD | <30mk |
| پردازش تصویر | |
| نرخ فریم | 25 هرتز/30 هرتز |
| زمان شروع | <15s |
| ویدیوی آنالوگ | PAL/NTSC |
| ویدیوی دیجیتال | RAW/YUV/BT656/LVDS |
| اجزای تمدید | USB/Camerlink |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | 1~8X زوم مستمر، اندازه گام 1/8 |
| نمایش تصویر | سیاه داغ/سفید داغ/رنگ کاذب |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | رابط 50pin_HRS |
| حالت ارتباط | RS232-TTL، 115200bps |
| ولتاژ تغذیه | ۴ تا ۶ ولت |
| اندازه گیری دمای | |
| محدوده دمای عملیاتی | -10°C تا 50°C |
| محدوده دما | -20°C تا 150°C، 100°C تا 550°C |
| دقت درجه حرارت | ±2°C یا ±2٪ (حداکثر مقدار را بگیرید) |
| SDK | ARM/Windows/Linux SDK، ترموگرافی تمام صفحه |
| ویژگی های فیزیکی | |
| ابعاد (ملی متر) | 44.5x44.5x366 |
| وزن | <90g |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +70°C |
| دمای ذخیره سازی | -45°C ~ +85°C |
| رطوبت | ۵٪ تا ۹۵٪، بدون فشرده سازی |
| ارتعاش | ارتعاش تصادفی 5.35grms، 3 محور |
| شوک | موج نیمه سینوس، 40g/11ms، 3 محور 6 جهت |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت: 7.5mm/13mm/19mm/25mm/35mm لنز موتور: 75mm/100mm/150mm |
کاربردهای صنعتی
ماژول دوربین حرارتی PLUG617R به طور گسترده ای در بازرسی برق، بینایی ماشین، امنیت و نظارت بر ساختمان HVAC، در فضای باز، آتش نشانی و نجات، اجرای قانون و نجات، ADAS،بار مفید بدون سرنشین و غیره.
مشخصات شرکت
به عنوان یک تولید کننده پیشرو و ارائه دهنده خدمات جهان از آشکارسازان مادون قرمز، SensorMicro دارای سالها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است.با توجه به فلسفه اصلی "SensorMicro، حس بیشتر" و با توجه به نیازهای کاربران، ما متعهد به باز کردن پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با عملکرد بالا و خدمات حرفه ای به مشتریان در سراسر جهان هستیم.
سوالات عمومی
1چطور رزولوشن دتکتور مادون قرمز رو انتخاب کنیم؟
این بستگی به نیازهای واقعی و کاربردهای محصولات شما دارد و قیمت نیز یک عامل است که باید در نظر گرفته شود.شما می توانید آشکارگر مادون قرمز با وضوح پایین را انتخاب کنید، مانند 120x90، 256x192، 400x300. اگر شما نیاز به یک تصویر بسیار روشن برای برخی از اهداف خاص، مانند نظارت از راه دور، شما می توانید یک کشنده مادون قرمز با وضوح بالا از 1280x1024 را انتخاب کنید.
2چطور رنگ ساختگی مناسب برای تصویربرداری حرارتی را انتخاب کنیم؟
رنگ سفید خاکستری برای هدف با تفاوت دمای کوچک مناسب تر است.
- قرمز و آبی برای صحنه ای که باید نقاط مشکل را پیدا کرد مناسب تر است.
- قرمز آهن رنگ استاندارد صنعت برق است
توجه: مهم نیست که کدام پالت را انتخاب می کنید، دمای حرارتی اصلا تغییر نخواهد کرد.
3چگونه یک لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کنیم؟
- لنز استاندارد می تونه با فاصله ی مناسبی به هدف های عادی برسه
- برای لنز تله فتو، برای اهداف نسبتا کوچک و نیاز به دیدن از فاصله دور مناسب است
- براي ديد تفصيلي از اجسام از فاصله نزديک، لنز زاويه بزرگ بهتره
لنز ماکرو براي ديدن هدف خيلي کوچيک از فاصله نزديک هست مثل مدار تراشه
