384x288 17μm سیستم دوربین عکاسی حرارتی خودرو نصب شده سری N-Driver
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | N-driver 384 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 384x288 / 17μm | NETD | ＜50mK |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | میدان دید | 37*28 درجه |
| قالب خروجی ویدیویی | CVBS | ولتاژ تغذیه | DC9V~32V |
| برجسته کردن | 384x288 سیستم دوربین عکاسی حرارتی,CVBS سیستم دوربین حرارتی تصویربرداری خودرو |
||
توضیحات محصول

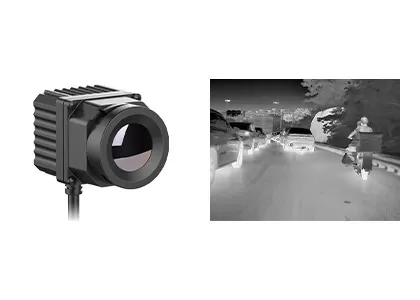

384x288 / 17μm دوربین حرارتی غیر خنک شده برای خودرو در شب دید
توضیحات محصول
N-Driver384 با آشکارگر مادون قرمز 384x288 / 17μm یکی از ماژول های مادون قرمز سری N-Driver است که در خودرو نصب می شود. می توان از آن برای افزایش توانایی بصری راننده استفاده کرد.
این دوربین حرارتی دید شبانه خودرو می تواند به رانندگان کمک کند تا از طریق تاریکی کامل ببینند و همچنین بینایی رانندگان را در محیط های خشن مانند باران شدید و برف، دود ضخیم،مه متراکم و غیرههمچنین برای حذف تداخل چراغ های بلند از وسایل نقلیه روبه رو موثر است، افزایش درک رانندگان نسبت به محیط اطراف و دیدن فاصله.
با تصویربرداری زنده تیز، دامنه دید بسیار گسترده، دوام باورنکردنی در محیط های مختلف خشن،نصب فوری در هر وسیله نقلیه و مقرون به صرفه بودن بالا برای هر بودجه محدود، ماژول دوربین مادون قرمز N-Driver384 قطعا انتخاب کامل سیستم دید دستی راننده است.
N-Driver384 چشم انداز کاربرد گسترده ای در زمینه های رانندگی خودکار، رانندگی با کمک وسیله نقلیه (ADAS) و کاربردهای ویژه خودرو دارد.
ویژگی های اصلی
- تصویربرداری حرارتی روشن در دید شبانه
-از فاصله ي زيادي
- کاربرد در تمام آب و هوا
- ادغام آسان
- قابلیت اطمینان و ثبات بالا
مشخصات محصول
| مدل | N-Driver 384 |
| عملکرد آشکارگر IR | |
| قطعنامه | 384x288 |
| پیکسل پیچ | 17μm |
| دامنه طیف | 8 تا 14μm |
| NETD | <50mk |
| عملکرد نمایش تصویر | |
| طول فوکال | 9.7ميلي متر |
| میدان دید | 37°×28° |
| فرمت خروجی ویدیو | CVBS |
| سرعت فریم و وضوح تصویر خروجی | PAL 768x576@25Hz |
| ویژگی های سیستم | |
| زمان شروع | ≤8s (در دمای اتاق) |
| بخاری | هنگامی که دمای پنجره کمتر از 2 °C ± 2 °C است، گرم کردن خود را شروع کنید وقتی دمای پنجره بالاتر از 7°C±2°C باشد، گرمایش را به خودی خود خاموش کنید |
| الگوریتم جبران | جبران اتوماتیک شاتر |
| الگوریتم تصویر | کنتراست روشنایی خودکار / افزایش تصویر |
| رابط ارتباطی | RS232، نرخ باد: 115200bps/CAN ارتباطات، سرعت 500kbps |
| تشخیص پیاده ها/مرحلات | / |
| ویژگی های الکتریکی | |
| ولتاژ تغذیه | DC9V~32V |
| کل مصرف برق | ≤3.5W@24V منبع برق، گرمایش پنجره خاموش است ≤9W@24V منبع برق، گرمایش پنجره روشن است |
| محدوده عملیاتی | |
| محدوده مشاهده | شخص: 1.8m×0.5m ≥150m ماشین: 2.3m × 2.3m ≥300m |
| محدوده را شناسایی کنید | / |
| اتصال کابل خارجی | |
| طول کابل | 4 متر |
| رابط استاندارد خارجی | منبع برق: DC5.5*2.1 کانکتور زنانه ویدیو: RCA Lotus Male Connector پورت سریال: SM 2.54-3P اتصال کننده مرد (Pin) |
| ویژگی های فیزیکی | |
| ابعاد (ملی متر) | 40.0x36.0x58.0 (بدون کابل) |
| وزن | 150g±3g (بدون کابل) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C ~ +85°C |
| دمای ذخیره سازی | -45°C ~ +90°C |
| آزمایش محیط زیست | اسپری نمک: ISO16750-4؛ سطح شدید IV محلول صنعتی: GB/T28046.5-2013 |
| آزمون قابلیت اطمینان | لرزش: ISO16750-3، درجه A ضد شعله: GB8410، درجه B اثر سنگ: ISO16750-3، درجه A ESD: تخلیه تماس ±8KV، تخلیه هوا ±15KV |
| بسته بندی | قاب مهر و موم شده IP67 |
| گواهینامه | |
| EMC | گواهینامه آزمایش EMC (ISO10605، ISO11452-4، ISO11452-2، ISO7637-2) |
کاربردهای صنعتی
دوربین تصویربرداری حرارتی خودرو N-driver 384 به طور گسترده ای در سیستم کمک راننده پیشرفته استفاده می شود.
خط تولید ما
حساسیت بالا و عملکرد عالی
تکنولوژی پیشرو در صنعت مادون قرمز
دستگاه های مختلف فرا قرمز در دسترس هستند
هر دو آشکارساز lR خنک و خنک در فرمت های مختلف و اندازه پیکسل
تولید انبوه برای تضمین تحویل سریع
سه خط تولید با ظرفیت تولیدی سالانه تا میلیون ها آشکارساز
سوالات عمومی
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش استفاده از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء است تا تصاویر آنها را شکل دهد.یا اطلاعات درجه حرارت اشیاء را دریافت کنید، حتی در محیط های کم دید.
2تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
سیستم تصویربرداری حرارتی مادون قرمز یک سیستم شناسایی و شناسایی غیرمستقیم بدون تماس از تکنولوژی مادون قرمز است.آن را در تابش مادون قرمز صحنه را بر روی آشکارگر مادون قرمز صفحه فوکال آرایه از طریق سیستم نوری مادون قرمز که می تواند از طریق تابش مادون قرمز عبور تمرکزدتکتور حرارتی سیگنال تشعشع با شدت متفاوت را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش ویدیو،شکل تصویر مادون قرمز است که می تواند با چشم غیرمسلح مشاهده شود.
