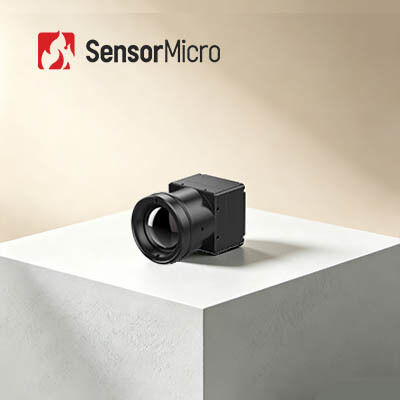

ماژول حرارتی خنک نشده سبک وزن 384x288 با میکروبولومتر 17 میکرومتری VOx و مصرف برق کم 0.65 وات
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 / 17μm | اندازه هسته لخت | 25.4mm×25.4mm×16.5mm |
|---|---|---|---|
| مصرف برق معمولی | 0.65 وات | NETD | ≤30mK/F1.0/25℃ |
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم | 25 هرتز / 30 هرتز / 50 هرتز |
| برجسته کردن | ماژول حرارتی بدون خنک کننده,ماژول حرارتی 12μm,ماژول حرارتی LWIR |
||
توضیحات محصول
ماژول حرارتی خنک نشده سبک و انعطاف پذیر با آشکارساز مادون قرمز LWIR 384x288 / 17μm
ماژول دوربین حرارتی مادون قرمز COIN417G3 از فناوری میکروبولومتر 17 میکرومتری VOx استفاده می کند. این ردیاب حرارتی مادون قرمز 384x288 / 17μm بسته سطح ویفر (WLP)، مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر را ادغام می کند.
ماژول دوربین مادون قرمز COIN417G3 مجموعه استانداردی از رابطها را برای ادغامکنندهها فراهم میکند که میتواند به راحتی در بسیاری از انواع دستگاهها مانند کلاه ایمنی، دوربین امنیتی و همچنین واحدهای پلیس و آتشنشانی ادغام شود. شروع توسعه و ادغام ثانویه در انواع تصویرگرهای حرارتی و دوربین های حرارتی مادون قرمز برای یکپارچه سازهای OEM مفید است.
ویژگی های اصلی
- اندازه جمع و جور، وزن سبک
- مناسب برای انواع محصولات مادون قرمز
- طیف گسترده ای از کاربردهای تصویربرداری حرارتی
- مصرف برق کم
- حساسیت بالا با NETD≤30mK معمولی
مشخصات محصول
| مدل | COIN417G3 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 384×288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مذکر) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4mm×25.4mm×16.5mm |
| وزن هسته خالی (گرم) | 1±16.6 |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش تصادفی، 5.35 گرم، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول دوربین مادون قرمز COIN417G3 به طور گسترده در دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، فضای باز، دید ماشین، ADAS و غیره استفاده می شود.
مزایای محصول
سبد محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآوردن نیازهای مختلف یکپارچه سازی.
تنوع محصول غنی:وضوح آرایههای متعدد، اندازه پیکسلها، باند موج و ترکیب گزینههای لنز انعطافپذیری بیشتری را برای کاربردهای متنوع فراهم میکنند.
عملکرد برجسته:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی - طراحی شده برای عملکرد در طیف گسترده ای از چالش های محیطی.
ادغام آسان:چندین گزینه رابط، ادغام را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند.
سوالات متداول
-
تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟
نور کم نیاز به نور طبیعی دارد و تصویر نور طبیعی ضعیف را از طریق تقویت کننده تصویر به تصویر الکترونیکی پیشرفته تبدیل می کند. IR فعال به طور فعال نور مادون قرمز را ساطع می کند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده می کند. اختفا بسیار ضعیفی دارد. تصویربرداری حرارتی به هیچ نوری نیاز ندارد و یک دید در شب مادون قرمز غیرفعال است که تفاوت تشعشعات فروسرخ را بین اهداف و صحنه یا قسمتهای مختلف یک جسم تشخیص میدهد. تحت تأثیر تغییرات شرایط نوری اطراف، در طول شب یا حتی در مه، باران و سایر محیط های خشن قرار نمی گیرد. -
آیا می توانید تصویربرداری حرارتی را مسدود کنید؟
در بیشتر موارد، شما نمی توانید. اما اشعه مادون قرمز نمی تواند به دیوارها نفوذ کند و همچنین شیشه می تواند IR را مسدود کند. بنابراین، اگر نمیخواهید شناسایی شوید، میتوانید پشت شیشه یا دیوارها پنهان شوید تا تصویربرداری حرارتی را مسدود کنید.
