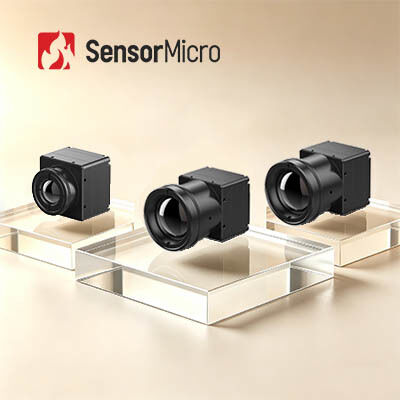

640x512 رزولوشن 12μm Pixel Size LWIR Camera Core با ≤25mK NETD برای تصویربرداری حرارتی روشن
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| اندازه هسته لخت | 25.4mm×25.4mm×15.7mm | وزن هسته خالی | 1±15 گرم |
|---|---|---|---|
| قطعنامه | 640x512 / 12μm | NETD | ≤25mK/F1.0/25℃ |
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم دیجیتال | 25/30/50 هرتز |
| برجسته کردن | هسته تصویربرداری حرارتی 12μM,هسته تصویربرداری حرارتی LWIR,هسته تصویربرداری حرارتی AIoT |
||
توضیحات محصول

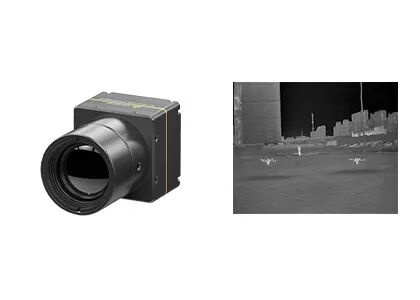

هسته تصویربرداری حرارتی LWIR 640x512 / 12μm برای تصویربرداری واضح و نظارت بر امنیت
بررسی اجمالی محصول
COIN612G2 یکی از ماژول های دوربین حرارتی مادون قرمز سری COIN است. این یک آشکارساز مادون قرمز در سطح ویفر ApexCore 640×512/12μm، مدار پردازش سیگنال با کارایی بالا و الگوریتمهای پردازش تصویر پیشرفته را ادغام میکند.
هسته دوربین مادون قرمز COIN612G2 تصاویر حرارتی واضح و دقیق را با کمتر از 25 mK NETD و وضوح 640x512 پیکسل IR ارائه می دهد. این ماژول سبک وزن با پشتیبانی از رابط های خروجی تصویر USB 2.0/DVP/LVDS/BT.656، خروجی داده تصویر RAW/YUV و کنترل پورت سریال، پیکربندی و ادغام آسان در محصولات مادون قرمز مختلف از جمله تصویرگرهای حرارتی و دوربین های امنیتی مادون قرمز را امکان پذیر می کند.
ویژگی های اصلی
- عملکرد جامع، راه حل مقرون به صرفه:آشکارساز مادون قرمز سطح ویفر ApexCore با عملکرد بالا با NETD ≤25mK، ترکیبی از جریان اصلی FPA با الگوریتمهای پردازش تصویر پیشرفته
- ساختار فشرده، طراحی سبک وزن:ابعاد: 25.4×25.4×15.7 میلی متر، وزن: 1±15 گرم، مصرف برق ≤0.65W
- پیکربندی همه کاره، ادغام سریع:چندین گزینه لنز، پشتیبانی از رابط های USB 2.0/DVP/LVDS/BT.656، خروجی داده های تصویر RAW/YUV با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612G2 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422 |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4×25.4×15.7 |
| وزن هسته خالی (گرم) | 1±15 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول دوربین حرارتی FPA LWIR خنک نشده COIN612G2 به طور گسترده در نظارت بر امنیت، دید صنعتی، مشاهده در فضای باز، آتش نشانی و نجات، ADAS، دید ماشینی و موارد دیگر استفاده می شود.
خدمات سفارشی
- سفارشی سازی محصول:پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل:به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
- نوآوری مشترک برای محصولات و بازارهای جدید:برای توسعه راه حل های کاربردی مادون قرمز خلاقانه با مشتریان همکاری کنید
سوالات متداول
1. چگونه وضوح آشکارساز مادون قرمز مناسب را انتخاب کنیم؟
این به نیازها و کاربردهای واقعی محصولات شما بستگی دارد و قیمت نیز عاملی است که باید در نظر گرفته شود. اگر الزامات کیفیت تصویر بالا نیست، می توانید آشکارسازهای مادون قرمز با وضوح کمتر مانند 120x90، 256x192 یا 400x300 را انتخاب کنید. برای کاربردهایی که برای اهداف خاص مانند نظارت از راه دور به تصاویر بسیار واضح نیاز دارند، آشکارسازهای مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.
2. چگونه شبه رنگ مناسب را برای تصویربرداری حرارتی انتخاب کنیم؟
• سفید خاکستری بیشتر برای اهدافی با اختلاف دمایی کم مناسب است
• قرمز و آبی برای صحنه هایی که باید نقاط مشکل شناسایی شوند مناسب تر است
• قرمز آهنی پالت رنگ استاندارد برای صنعت برق است
توجه: صرف نظر از اینکه کدام پالت را انتخاب می کنید، اندازه گیری دمای حرارتی تغییر نخواهد کرد.
3. چگونه یک لنز دوربین حرارتی مادون قرمز مناسب انتخاب کنیم؟
• لنز استاندارد می تواند اهداف معمولی را با فاصله مناسب برآورده کند
• لنز تله فوتو برای اهداف نسبتا کوچکی که باید از فواصل دور دیده شوند مناسب است
• لنز واید برای دیدن جزئیات بیشتر اجسام در فواصل نزدیک بهتر است
• لنز ماکرو برای مشاهده اهداف بسیار کوچک در فواصل نزدیک، مانند مدارهای تراشه، طراحی شده است
