هسته دوربین حرارتی خنک نشده با رزولوشن 384x288 و ماژول حرارتی FPA VOx Pixel Pixel Longwave 17μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN417G3 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 384x288 / 17μm | نرخ فریم | 25/30/50 هرتز |
|---|---|---|---|
| ویدیو دیجیتال | RAW/YUV422 | ویدیوی قیاسی | pal/ntsc |
| NETD | ≤30mK/F1.0/25℃ | محدوده طیفی | 8 تا 14 میکرومتر |
| برجسته کردن | هسته دوربین حرارتی خنک نشده,هسته دوربین حرارتی 17μm,دوربین حرارتی خنک نشده FPA |
||
توضیحات محصول

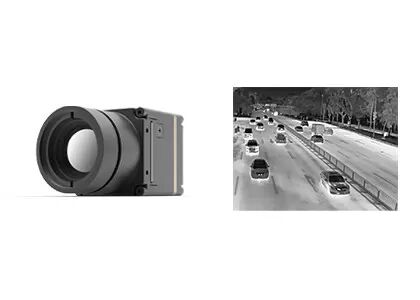

دوربین حرارتی خنک نشده هسته موج بلند FPA 384x288 / 17μm VOx
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN417G3 دارای آشکارساز مادون قرمز 384x288 / 17μm بسته سطح ویفر (WLP)، مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر است. به لطف فناوری بستهبندی سطح ویفر، آشکارساز مادون قرمز WLP فرآیند ساخت سادهتری دارد و ادغام آن آسانتر است، که برای تولید با حجم بالا و هزینه کم مناسبتر است.
ماژول مادون قرمز COIN417G3 دارای نمایش تصویر حرارتی واضح و واضح، اندازه جمع و جور و هزینه کم است. ما یکپارچهکنندهها را با راهحلهای مختلف تصویربرداری حرارتی مادون قرمز بالغ و پایدار ارائه میکنیم که به راحتی در محصولات ترمینال ادغام میشوند و در عین حال هزینهها را به میزان قابل توجهی کاهش میدهند.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه
توسعه یافته با استفاده از آشکارساز بسته بندی سطح ویفر با کارایی بالا با الگوریتم های پیشرفته پردازش تصویر - عملکرد فوق العاده، تصویربرداری برتر
حساسیت بالا با NETD≤30mK معمولی و الگوریتم های تصویر نسل بعدی برای تصاویر حرارتی واضح تر و واضح تر - پسوند انعطاف پذیر، ادغام سریع
چندین گزینه لنز نوری، پشتیبانی از رابط های USB2.0/DVP/LVDS/BT.656، خروجی داده های تصویر RAW/YUV با کنترل پورت سریال
مشخصات محصول
| مدل | COIN417G3 |
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 384×288 |
| اندازه پیکسل | 17 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30/50 هرتز |
| زمان راه اندازی | 6 ثانیه |
|
ویدئوی آنالوگ
|
PAL/NTSC
|
|
ویدیو دیجیتال
|
RAW/YUV422
|
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مذکر) |
| هیئت توسعه | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
|
اندازه هسته لخت (میلی متر)
|
25.4mm×25.4mm×16.5mm
|
| وزن هسته خالی (گرم) | 1±16.6 |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | لرزش تصادفی، 5.35 گرم، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
هسته دوربین مادون قرمز COIN417G3 به طور گسترده در دید صنعتی، نظارت بر امنیت، آتش نشانی و نجات، فضای باز، دید ماشین، ADAS و موارد دیگر استفاده می شود.
مزایای ما
- تنوع محصول غنی:وضوح آرایههای متعدد، اندازه پیکسلها، باند موج و ترکیب گزینههای لنز انعطافپذیری بیشتری را برای کاربردهای متنوع فراهم میکنند.
- عملکرد برجسته:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی – طراحی شده برای عملکرد در طیف وسیعی از چالشهای محیطی.
- ادغام آسان:چندین گزینه رابط، ادغام را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند.
سوالات متداول
ترموگرافی مادون قرمز چیست؟
ترموگرافی یک روش تشخیصی غیرتهاجمی جدید و موثر بر اساس تشخیص دمای سطح جسم است. تشعشعات فروسرخ (IR) ساطع شده از یک جسم ثبت شده و در قالب یک نقشه توزیع دما مشاهده می شود.
ترموگرافی مادون قرمز در چه مواردی می تواند مورد استفاده قرار گیرد؟
تصویربرداری حرارتی مادون قرمز را می توان برای انجام بازرسی های خانه، تعیین عیوب ساختاری، خطاهای الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر مورد استفاده قرار داد.
مزیت ترموگرافی مادون قرمز چیست؟
برای آزمایش های غیر مخرب، آزمایش ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینه ها، افزایش راندمان کار و کاهش استهلاک نیروی انسانی و تجهیزات می شود. برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان، 100٪ بدون تشعشع و درد بسیار کارآمد است و آن را به ابزاری ایده آل برای غربالگری اولیه سلامت تبدیل می کند.
