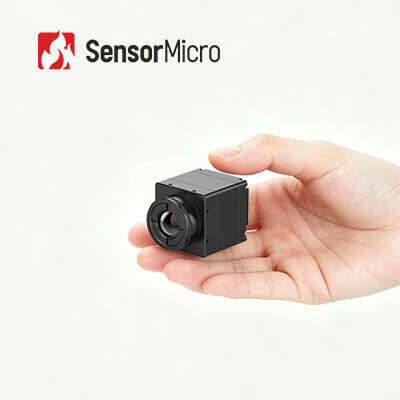

ماژول حرارتی مادون قرمز غیر خنک شده LWIR VOx 384x288 / 12μm با طراحی بدون شاتر

  • Uncooled LWIR VOx 384x288 / 12μm Infrared Thermal Module with Shutterless Design
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE412
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 384x288/12μm NETD معمولی ≤30mK
محدوده طیفی 8 تا 14 میکرومتر نرخ فریم دیجیتال 50 هرتز
زمان راه اندازی 6 ثانیه ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
برجسته کردن

هسته ماژول دوربین LWIR

,

ماژول دوربین LWIR 640x512

,

ماژول دوربین خنک نشده
پیام بگذارید
توضیحات محصول
ماژول حرارتی مادون قرمز LWIR VOx 384x288 / 12μm خنک نشده، هسته دوربین تصویربرداری حرارتی
بررسی اجمالی محصول

iSE412 بخشی از ماژول‌های دوربین حرارتی خنک‌نشده سری iSE است که دارای آشکارساز فروسرخ FPA خنک‌نشده 384x288 / 12μm، مدار پردازش سیگنال حرفه‌ای و الگوریتم‌های پردازش تصویر پیشرفته است.

این ماژول حرارتی مادون قرمز برای مشاهده صنعتی و کاربردهای تصویربرداری مادون قرمز طراحی شده است. از پارامترهای تصویربرداری قابل تنظیم برای برآوردن نیازهای عملیاتی مختلف پشتیبانی می کند و تصاویر حرارتی دقیق و دقیق با عملکرد ثابت ارائه می دهد.

ویژگی های اصلی
  • طراحی بدون شاتر برای مشاهده روانتر
    • بدون کالیبراسیون شاتر در حین کار، حذف لکنت تصویر رایج در سیستم‌های مبتنی بر شاتر سنتی
    • عملکرد بی صدا استفاده محتاطانه و بدون نویز مکانیکی را تضمین می کند
  • جمع و جور و سبک، انعطاف پذیر برای ادغام
    • ابعاد کل سیستم به کوچکی 25.4×25.4×22.7 میلی متر، وزن هسته خالی ≤26±1.5 گرم
    • طراحی ساختاری با صرفه جویی در فضا، امکان چیدمان و یکپارچه سازی سیستم انعطاف پذیر را فراهم می کند
  • ادغام یکپارچه و غنی از امکانات
    • پشتیبانی از الگوریتم های با وضوح فوق العاده، تصویر در تصویر، OSD قابل تنظیم، حالت خواب، کالیبراسیون با یک کلیک و سازگاری با نمایشگرهای مختلف Micro OLED
    • سازگار با چندین لنز نوری و اجزای داخلی برای توسعه آسان ثانویه و سفارشی سازی سیستم
مشخصات محصول
مدل iSE412
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 384×288
اندازه پیکسل 12 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
پیکسل های موثر 384×288
نرخ فریم دیجیتال 50 هرتز
زمان راه اندازی 6 ثانیه
ویدیو دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون کرکره پشتیبانی می شود
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
جهت تصویر افقی / عمودی / مورب
زوم دیجیتال 1x/2x/4x/8x
روشنایی تصویر خودکار / دستی
کنتراست تصویر خودکار / دستی
حالت جبران دستی
برقی
رابط خارجی استاندارد
50 پین: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB2.0
رابط ویدئویی دیجیتال DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
اجزای افزونه USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7 ولت تا 5.3 ولت
مصرف برق معمولی 0.8W@50Hz@23±3℃
مکانیکی/لنز
اندازه هسته لخت (میلی متر) 25.4×25.4×22.7 φ36×24.3
وزن هسته خالی (گرم) 26±1.5 1.5±28
لنز نوری
Athermal فوکوس ثابت: 4.9/9.1/13/19mm
فوکوس ثابت Athermal: 25mm/35mm
اجزای شاتر اختیاری
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار 1500 گرم@0.4 میلی‌ثانیه
سطح حفاظت IP67 (لنز جلو)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی
  • چشم انداز صنعتی
  • آتش نشانی و نجات
  • نظارت امنیتی
  • مشاهده در فضای باز
  • ماشین بینایی
  • لوازم الکترونیکی مصرفی
سوالات متداول
مزایای آشکارسازهای مادون قرمز خنک نشده چیست؟

آشکارسازهای صفحه کانونی مادون قرمز خنک نشده نیازی به دستگاه های خنک کننده ندارند و می توانند در دمای اتاق کار کنند. آنها مزایایی از جمله راه اندازی سریع، مصرف انرژی کم، اندازه کوچک، وزن سبک، طول عمر طولانی و هزینه کم را ارائه می دهند.

ملاحظات کلیدی برای آشکارساز مادون قرمز / ماژول حرارتی برای کاربرد شما چیست؟

ملاحظات کلیدی عبارتند از:

  • وضوح آشکارساز
  • اندازه پیکسل
  • NETD
  • کیفیت تصویر
  • گزینه های لنز
  • مصرف برق
  • اندازه و وزن
  • رابط مکانیکی و الکتریکی
  • بودجه
