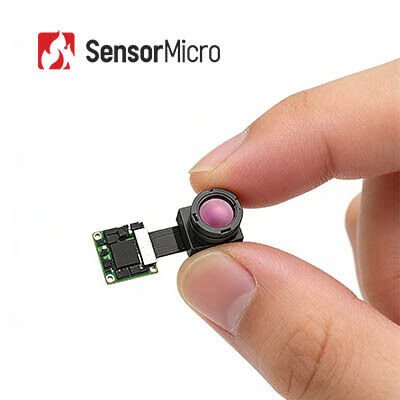

ماژول مادون قرمز Uncooled Mini212G2 با رزولوشن 256×192 و اندازه پیکسل 12 میکرومتر برای خروجی مستقیم تصویربرداری حرارتی
| محل منبع | ووهان ، استان هوبی ، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | Mini212G2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 256×192/12μm | NETD | ≤50 میلیون |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| رابط ویدئویی دیجیتال | USB2.0 / MIPI / DVP / BT.656 / LVDS | رابط ویدئویی آنالوگ | CVBS (PAL/NTSC) |
| برجسته کردن | دوربین حرارتی مادون قرمز,دوربین حرارتی نصب شده بر روی خودرو Anti Glare,384x288 دوربین حرارتی مادون قرمز |
||
توضیحات محصول
ماژول مادون قرمز مینیاتوری Uncooled Mini212G2 با 256×192/12μm
بررسی اجمالی محصول
ماژول مینیاتوری مادون قرمز خنک نشده Mini212G2 بر روی ماژول مادون قرمز TIMO212 خود توسعه یافته SensorMicro ساخته شده است. اضافه شدن یک برد پردازش ISP مادون قرمز، خروجی مستقیم ماتریس های دما و تصاویر حرارتی را امکان پذیر می کند و به طور قابل توجهی حجم کار توسعه را برای مشتریان کاهش می دهد.
ماژول دوربین مادون قرمز Mini212G2 در ابعاد مینیاتوری، یکپارچه با یک بستهبندی در سطح ویفر 256×192/12μm آشکارساز مادون قرمز خنکنشده، بهطور خاص برای پاسخگویی به نیازهای متنوع و در حال تحول بازارهای نوظهور، از جمله AIoT (ماشینهای مصنوعی، هوش مصنوعی، امنیت بینایی، نظارت بر اشیاء)، مهندسی شده است. مشاهده با طراحی فشرده و قابلیت تشخیص مادون قرمز با کارایی بالا، این ماژول به عنوان یک جزء حسگر اصلی عمل می کند که از محدودیت های راه حل های تصویربرداری سنتی عبور می کند و عملکرد دقیق، قابل اعتماد و کارآمد را در طیف وسیعی از سناریوها ممکن می سازد.
ویژگی های اصلی
ماژول مینیاتوری با خروجی تصویربرداری حرارتی مستقیم
- مجهز به آشکارساز مادون قرمز سطح ویفر 256×192/12 میکرومتر که دارای مزایای هزینه قابل توجهی است.
- طراحی ساختاری بسیار فشرده: فقط 17×17 میلی متر (PCBA) در اندازه، با وزن 4 گرم - ایده آل برای برنامه های کاربردی با فضای محدود
- برد پردازش یکپارچه ISP و الگوریتم های تصویر نسل بعدی تصاویر حرارتی واضح را مستقیماً ارائه می دهند و تطبیق پذیری قوی را تضمین می کنند.
تشخیص دقیق، پیکربندی انعطاف پذیر
- اندازه گیری دما با دقت بالا با دقت تا ± 2 ℃؛ از اندازه گیری نقطه، مساحت و فول فریم پشتیبانی می کند
- چندین گزینه لنز میدان دید برای برآورده کردن شرایط مختلف مشاهده در دسترس است
رابط های غنی برای ادغام آسان
- USB2.0 / MIPI / DVP / BT.656 / LVDS و سایر رابط های خروجی ویدیوی دیجیتال را ارائه می دهد
- کاملاً با رابط های استاندارد صنعتی سازگار است
مشخصات محصول
| مدل | Mini212G2 |
|---|---|
| قطعنامه | 256×192 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 تا 14 میکرومتر |
| NETD | ≤50mK |
| داده های خروجی | 14 بیت خام |
| نرخ فریم | ترموگرافی: 25 هرتز، تصویربرداری: 50 هرتز |
| حالت فوکوس | تمرکز رایگان |
| لنز (HFOV/FL) | 17.5 درجه / 10 میلی متر | 25 درجه / 7 میلی متر | 56 درجه / 3.2 میلی متر | 90 درجه / 2.1 میلی متر |
| وزن (گرم) | 7.1 | 6.4 | 4 | 6.8 |
| اندازه PCBA (میلی متر) | 17×17 |
| رابط ویدئویی دیجیتال | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| رابط ویدئویی آنالوگ | CVBS (PAL/NTSC) |
| ولتاژ عملیاتی | 3.3 ولت ± 0.1 ولت |
| مصرف برق معمولی | 330 میلی وات |
| محدوده اندازه گیری دما | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| دقت اندازه گیری دما | بیشتر از ± 2 ℃ / ± 2٪ |
| دمای عملیاتی | -40℃~+70℃ |
| رطوبت | 5% ~ 85% |
| دمای ذخیره سازی | -45℃~+85℃ |
| گواهینامه | RoHS 2.0 / Reach |
کاربردهای صنعتی
این محصول برای زمینه هایی مانند AIoT، Machine Vision، Industrial Vision، Security Monitoring و Night Observation قرار گرفته است.
برنامه های کاربردی AIoT:کاملا مناسب برای ادغام با دستگاه های فشرده AIoT مانند لوازم خانگی هوشمند، دستگاه های پوشیدنی و مانیتورهای هوشمند محیطی.
چشم انداز صنعتی:می تواند برای نظارت در زمان واقعی تجهیزات صنعتی، سناریوهای پردازش لیزری و جوشکاری، تشخیص نیمه هادی و موارد دیگر استفاده شود.
نظارت بر امنیت:قادر به شناسایی متجاوزان غیرقانونی و ایجاد آلارم در زمان واقعی است.
خدمات سفارشی
- سفارشی سازی محصول:پیکربندی ها را تنظیم کنید و الگوریتم ها را برای برآوردن نیازهای خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل:به مشتریان اصلی راه اندازی سیستم و آموزش عملیاتی ارائه دهید
- نوآوری مشترک برای محصولات و بازارهای جدید:برای توسعه راه حل های کاربردی مادون قرمز خلاقانه با مشتریان همکاری کنید
سوالات متداول
در کدام صنایع می توان از آشکارسازهای مادون قرمز/ هسته های دوربین حرارتی استفاده کرد؟
ماژول های دوربین حرارتی ما به طور گسترده در بسیاری از صنایع مانند:
- ترموگرافی:تعمیر و نگهداری برق، ماشین بینایی، تهویه مطبوع ساختمان، پتروشیمی متالورژی، تعمیر و نگهداری پیش بینی، پیشگیری از همه گیری
- امنیت و نظارت:شهر امن، نظارت بر زیرساخت، امنیت مرزی، کشتی دریایی، ایمنی معدن
- آتش نشانی و نجات:پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
- بار پهپاد:بازرسی تجهیزات، اجرا و نجات، کاربرد آتش نشانی، مشاهده حیوانات
- چشم انداز شخصی:اوقات فراغت در فضای باز، مشاهده حیوانات، گشت اجرایی
- ADAS:رانندگی خودکار، سیستم پیشرفته دستیار راننده، وسایل نقلیه ویژه
- AIoT:خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، ربات ها
- دیگران:سیستم دید پرواز پیشرفته، تشخیص گاز، کشاورزی و مرتع، تحقیقات علمی
