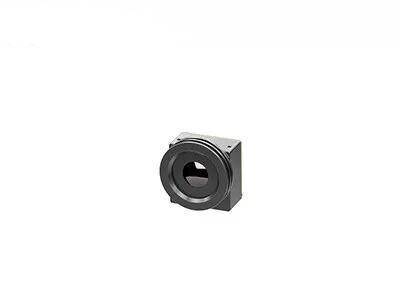

ماژول دوربین حرارتی SWaP-C iLC212 بهینه شده با لنز 3.2 میلی متری
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iLC212 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 256x192 | مصرف برق | 700 میلی وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤65mK | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول دوربین حرارتی iLC212,ماژول دوربین حرارتی لنز 3.2 میلی متری,ماژول دوربین مادون قرمز SWaP-C |
||
توضیحات محصول
ماژول دوربین حرارتی iLC212 با لنز 3.2 میلیمتری با SWaP-C بهینه شده
توضیحات محصول
ماژول تصویربرداری مادون قرمز (IR) غیر خنکشونده iLC212، حسگر آرایه کانونی 256x192 / 12μm با بستهبندی ویفر سطح (WLP) را ادغام میکند و میتواند طیف مادون قرمز موج بلند (LWIR) را که از 8 تا 14μm است، ثبت کند.
ماژول دوربین حرارتی iLC212 که برای SWaP-C کاملاً بهینه شده است، بهطور ویژه برای مشتریانی طراحی شده است که در زمینه امنیت و نظارت، الزامات دقیقی در مورد اندازه، وزن و هزینه دارند. با توجه به اندازه کوچک، وزن سبک و قیمت بسیار پایین، هسته حرارتی iLC212 بهطور قابل توجهی نیازهای مشتریان را برای قیمت پایین برآورده میکند، زمان توسعه آنها را کوتاه میکند و در هزینهها صرفهجویی میکند.
SensorMicro در طراحی، تولید، فروش و بازاریابی حسگرهای تصویربرداری حرارتی و ماژولهای مادون قرمز تخصص دارد. ما میتوانیم راهحلهای مختلف تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بهطور قابل توجهی کاهش میدهد.
ویژگیهای اصلی
- کاربرد SWaP-C کاملاً بهینه شده
- مناسب برای دوربینهای حرارتی امنیتی مختلف
- طیف گستردهای از کاربردهای تصویربرداری حرارتی
- مصرف کم انرژی
مشخصات محصول
| مدل | iLC212 |
| عملکرد حسگر IR | |
| جنس | اکسید وانادیوم غیر خنکشونده |
| رزولوشن | 256×192 |
| اندازه پیکسل | 12μm |
| پاسخ طیفی | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| پردازش تصویر | |
| ویدئوی دیجیتال | RAW/YUV/BT656; پشتیبانی از انتقال ویدئو USB2.0; پشتیبانی از خط پارامتر اندازهگیری دما |
| نرخ فریم دیجیتال | 25Hz/30Hz |
| نمایش تصویر | سیاه-داغ/سفید-داغ/رنگ کاذب |
| الگوریتم تصویر | اصلاح غیریکنواختی (NUC) کاهش نویز تصویر سهبعدی (3DNR) کاهش نویز دوبعدی (DNS) فشردهسازی محدوده دینامیکی (DRC) بهبود EE |
| زمان راهاندازی | ≤3s |
| اندازهگیری دما | |
| محدوده دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازهگیری دما | -20℃~+150℃، پشتیبانی از گسترش محدوده اندازهگیری دما و سفارشیسازی |
| دقت اندازهگیری دما | ±3℃/±3% (مقدار بزرگتر را در نظر بگیرید) @23℃±5℃; فاصله اندازهگیری دما 1.5 متر است |
| اندازهگیری دمای منطقهای | پشتیبانی از اندازهگیری دمای هر ناحیه، خروجی مقدار حداکثر، حداقل و میانگین ناحیه |
| SDK | نسخه ویندوز / لینوکس، دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل خاکستری به دما |
| رابط الکتریکی | |
| رابط خارجی | کانکتور 30pin_HRS ورودی برق ویدئوی دیجیتال RS232-TTL/USB2.0 GPIO و غیره |
| ارتباطات | RS232-TTL/USB2.0 |
| قطعه توسعه | برد VPC |
| نرمافزار PC | |
| نرمافزار ICC | کنترل ماژول و نمایش ویدئو |
| سیستم قدرت | |
| منبع تغذیه | DC 3.3V±0.1V |
| اتلاف توان | حالت پایدار: 0.70W/3.3V @23±3℃ |
| ویژگی فیزیکی | |
| کانکتورها | مدل کانکتور خارجی: DF40C-30DP-0.4V (51)، (HRS-Male) مدل کانکتور جفتشونده: DF40C (2.0)-30DS-0.4V (51)، (HRS-Female) |
| اندازه | 21mm×21mm×12.8mm (شامل لنز 3.2 میلیمتری) |
| وزن | 8.9g±0.5g (شامل لنز 3.2 میلیمتری) |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40℃～+70℃ |
| دمای ذخیرهسازی | -45℃～+85℃ |
| رطوبت | 5%~95%، غیر متراکم |
| مقاومت در برابر ضربه و لرزش | ضربه: نیمه سینوسی، 40g/11ms، 3 محور، 6 جهت لرزش: 5.35grms، 3 محور |
| گواهینامه | ROHS2.0/REACH |
| لنز | |
| لنز اختیاری | 3.2mm/F1.1, HFOV: 55.6±2.8°; پوشش: AR |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iLC212 در زمینه نظارت امنیتی، ترموگرافی، دستگاههای پوشیدنی، الکترونیک خودرو، خانه هوشمند، تشخیص موجودات زنده و غیره کاربرد دارد.
درباره ما
SensorMicro با یک باور ساده اما قدرتمند تأسیس شد:
نوآوری باید در خدمت نیازهای دنیای واقعی باشد.
SensorMicro وجود دارد تا به مردم و سیستمها این امکان را بدهد که فراتر از سطح را ببینند - به الگوها، مشکلات و امکاناتی که در زیر قرار دارند.
با تبدیل گرمای نامرئی به حقیقت قابل مشاهده، ما به صنایع کمک میکنیم تا تصمیمات هوشمندانهتری بگیرند، از آنچه مهمتر است محافظت کنند و با وضوح در پیچیدگیها حرکت کنند.
توجه به اصرار ما بر خودساخته بودن و مشتریمداری، به یک دستورالعمل مطمئن برای پیشرفت SensorMicro تبدیل شده است. از آنجایی که تجارت ما بخش زیادی از جهان را در بر میگیرد، ما در تمام جبههها پیشرفت کردهایم - از امنیت، آتشنشانی، بازرسی صنعتی، مراقبتهای پزشکی و بینایی ماشین، تا نظارت بر محیط زیست و جنبههای کلیدی بیطرفی کربن - به شرکا کمک میکنیم تا پتانسیل کامل حسگر مادون قرمز هوشمند را باز کنند و نقاط زندگی را به هم متصل کنند.
ما بیش از یک شرکت فناوری مادون قرمز هستیم.
ما جامعهای از افرادی هستیم که متعهد به ساختن آیندهای پایدار، اخلاقی و انسانمحور هستند.
هر پیکسل از نوآوری که ایجاد میکنیم یک وعده است - وعدهای برای محافظت، توانمندسازی و خدمت.
سؤالات متداول
1. آیا دوربینهای حرارتی میتوانند از دیوارها یا اشیاء جامد دیگر عبور کنند؟
خیر، دوربینهای حرارتی نمیتوانند از دیوارها یا اشیاء جامد عبور کنند. آنها تابش مادون قرمز ساطع شده یا منعکس شده توسط اشیاء در میدان دید خود را تشخیص داده و اندازهگیری میکنند. با این حال، مواد خاصی مانند شیشه به تابش مادون قرمز اجازه عبور میدهند، بنابراین دوربینهای حرارتی میتوانند از این مواد شفاف «ببینند».
2. ماژولهای حرارتی خنکشونده و غیر خنکشونده چه هستند؟
ماژولهای حرارتی خنکشونده و غیر خنکشونده انواع سیستمهای تصویربرداری مادون قرمز (IR) هستند که برای ثبت و تجزیه و تحلیل تابش حرارتی استفاده میشوند. آنها معمولاً در کاربردهایی مانند نظارت، آتشنشانی، بازرسیهای صنعتی استفاده میشوند.
3. تفاوت بین ماژولهای حرارتی خنکشونده و غیر خنکشونده چیست؟
تفاوت اصلی در نوع فناوری حسگر مورد استفاده است. ماژولهای حرارتی خنکشونده یک مکانیسم خنککننده برودتی را برای حفظ حسگر در دماهای بسیار پایین، معمولاً زیر 200- درجه سانتیگراد، در خود جای میدهند. این خنکسازی حساسیت را افزایش میدهد و نویز حسگر را کاهش میدهد و در نتیجه کیفیت تصویر بالاتر و عملکرد بهتری در کاربردهای دوربرد و با وضوح بالا ایجاد میشود. با این حال، ماژولهای حرارتی خنکشونده گرانتر، بزرگتر هستند و نیاز به نگهداری دورهای دارند.
از سوی دیگر، ماژولهای حرارتی غیر خنکشونده از حسگرهای میکرو بولومتر استفاده میکنند که در دمای اتاق کار میکنند. این حسگرها تغییرات دما را تشخیص میدهند و آنها را به سیگنالهای الکتریکی تبدیل میکنند که سپس برای ایجاد تصاویر حرارتی پردازش میشوند. ماژولهای حرارتی غیر خنکشونده کوچکتر، جمعوجورتر، ارزانتر هستند و نیازی به نگهداری ندارند. با این حال، آنها حساسیت کمتری دارند و ممکن است در سناریوهای سخت عملکرد خوبی نداشته باشند.
