هسته دوربین مادون قرمز LWIR خنک نشده 256x192 12μM + لنز 3.2mm برای دوربین امنیتی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 256x192 | مصرف برق | 700 میلی وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | ≤65mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | هسته دوربین مادون قرمز LWIR خنک نشده,هسته دوربین مادون قرمز 256x192,دوربین امنیتی هسته مادون قرمز LWIR |

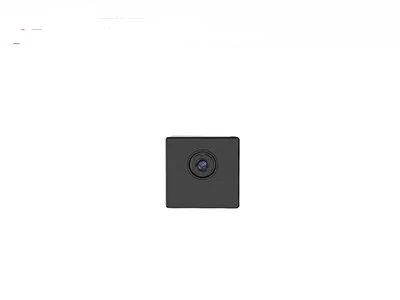

هسته دوربین مادون قرمز LWIR خنک نشده 256x192 12μm + لنز 3.2mm برای دوربین امنیتی
ماژول تصویربرداری مادون قرمز خنک نشده iLC212، آشکارساز فروسرخ بسته سطح ویفر با آرایه صفحه کانونی 256x192 / 12μm (WLP) را ادغام میکند و میتواند طیف امواج مادون قرمز (LWIR) طولانی را بین 8 تا 14 میکرومتر ضبط کند.
ماژول دوربین حرارتی iLC212 که برای SWaP-C کاملاً بهینهسازی شده است، بهویژه برای آن دسته از مشتریانی طراحی شده است که در زمینه امنیت و نظارت دارای الزامات سختگیرانه در مورد اندازه، وزن و هزینه هستند.هسته حرارتی iLC212 به دلیل اندازه مینیاتوری، وزن سبک و قیمت بسیار پایین، تا حد زیادی خواسته های قیمت پایین مشتریان را برآورده می کند، زمان توسعه آنها را کوتاه می کند و در هزینه ها برای آنها صرفه جویی می کند.
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی آشکارسازهای تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه کرده و هزینه را برای مشتریان بسیار کاهش می دهد.
- برنامه SWaP-C کاملا بهینه شده
- مناسب برای انواع دوربین های حرارتی امنیتی
- طیف گسترده ای از برنامه های تصویربرداری حرارتی
- مصرف برق کم
مدل | iLC212 |
عملکرد آشکارساز IR | |
مواد | اکسید وانادیوم خنک نشده |
وضوح | 256×192 |
اندازه پیکسل | 12 میکرومتر |
پاسخ طیفی | 8μm ~ 14μm |
NETD | ≤65mK@F1.0@25℃@50Hz |
پردازش تصویر | |
ویدیو دیجیتال | RAW/YUV/BT656;پشتیبانی از انتقال ویدئو USB2.0.خط پارامتر پشتیبانی اندازه گیری دما |
نرخ فریم دیجیتال | 25 هرتز / 30 هرتز |
نمایش تصویر | سیاه - داغ / سفید - داغ / شبه رنگ |
الگوریتم تصویر | تصحیح غیریکنواختی (NUC) کاهش نویز تصویر سه بعدی (3DNR) کاهش نویز دو بعدی (DNS) فشرده سازی محدوده دینامیکی (DRC) افزایش EE |
زمان راه اندازی | ≤3 ثانیه |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~+50℃ |
محدوده اندازه گیری دما | -20℃~+150℃، پشتیبانی از گسترش و سفارشی سازی محدوده اندازه گیری دما |
دقت اندازه گیری دما | ±3℃/±3% (مقدار بزرگتر را بگیرید) @23℃±5℃؛فاصله اندازه گیری دما 1.5 متر است |
اندازه گیری دمای منطقه ای | پشتیبانی از اندازهگیری دمای منطقه، حداکثر مقدار منطقه خروجی، حداقل مقدار و مقدار متوسط |
SDK | نسخه ویندوز / لینوکس، دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل خاکستری به دما |
رابط الکتریکی | |
رابط خارجی | کانکتور 30pin_HRS ورودی برق ویدیو دیجیتال RS232-TTL/USB2.0 GPIO و غیره |
ارتباط | RS232-TTL/USB2.0 |
جزء گسترش | برد VPC |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
سیستم قدرت | |
منبع تغذیه | DC 3.3V±0.1V |
اتلاف قدرت | حالت پایدار: 0.70W/3.3V @23±3℃ |
اموال فیزیکی | |
اتصال دهنده ها | مدل کانکتور خارجی: DF40C-30DP-0.4V (51)، (HRS-Male) مدل اتصال دهنده جفت: DF40C (2.0)-30DS-0.4V (51)، (HRS-Female) |
اندازه | 21mm×21mm×12.8mm (شامل لنز 3.2mm) |
وزن | 8.9g±0.5g (شامل لنز 3.2mm) |
سازگاری با محیط | |
دمای عملیات | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
مقاومت در برابر ضربه و لرزش | ضربه: نیمه موج سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت لرزش: 5.35 گرم، 3 محور |
گواهینامه | ROHS2.0/REACH |
لنز | |
لنز اختیاری | 3.2mm/F1.1، HFOV: 2.8±55.6 درجه؛پوشش: AR |
ماژول تصویربرداری حرارتی iLC212 در زمینه نظارت بر امنیت، ترموگرافی، دستگاه های پوشیدنی، الکترونیک خودرو، خانه هوشمند، تشخیص موجودات زنده و غیره اعمال می شود.
1. مزایای ماژول های حرارتی خنک شده چیست؟
ماژول های حرارتی خنک شده دارای چندین مزیت هستند، از جمله:
حساسیت بالاتر: ماژول های خنک شده می توانند تفاوت دماهای کوچکتر را تشخیص دهند و کیفیت تصویر بهتری را ارائه دهند.
برد بلندتر: آنها می توانند اطلاعات حرارتی را در فواصل دورتر ضبط کنند.
وضوح بالاتر: ماژولهای خنکشده معمولاً تعداد پیکسلهای بالاتری را ارائه میکنند که در نتیجه تصاویر واضحتر و دقیقتری به دست میآیند.
کاهش نویز: فرآیند خنکسازی به طور قابلتوجهی نویز حسگر را کاهش میدهد و در نتیجه تصاویر واضحتری به دست میآید.
مناسب برای تجزیه و تحلیل پیشرفته: ماژول های خنک شده اغلب برای تحقیقات علمی، سنجش از دور و برنامه های تخصصی که نیاز به اندازه گیری دما و تجزیه و تحلیل دقیق دارند استفاده می شوند.
2. مزایای ماژول های حرارتی خنک نشده چیست؟
ماژول های حرارتی خنک نشده دارای مزایای خاص خود هستند، از جمله:
هزینه کمتر: ماژول های خنک نشده معمولاً مقرون به صرفه تر از همتاهای خنک شده خود هستند.
اندازه جمع و جور: کوچکتر و سبک تر هستند و ادغام آنها در سیستم های مختلف را آسان تر می کند.
بدون تعمیر و نگهداری: ماژول های خنک نشده نیازی به سیستم های خنک کننده برودتی ندارند و این امر نیازمندی های تعمیر و نگهداری را ساده می کند.
راه اندازی فوری: آنها را می توان به سرعت روشن کرد و بدون نیاز به خنک کننده تصاویر حرارتی تولید کرد.
بهره وری انرژی: ماژول های خنک نشده در مقایسه با ماژول های خنک شده انرژی کمتری مصرف می کنند.
3. کاربردهای معمول ماژول های حرارتی خنک شده و خنک نشده چیست؟
ماژول های حرارتی خنک شده و خنک نشده در زمینه های مختلفی کاربرد دارند، از جمله:
ماژول های حرارتی خنک شده: نظارت دوربرد، تحقیقات علمی، تصویربرداری با وضوح بالا و غیره.
ماژول های حرارتی خنک نشده: دستگاه های دید در شب شخصی، دوربین های حرارتی دستی، ایمنی خودرو، بازرسی ساختمان، آتش نشانی و لوازم الکترونیکی مصرفی.
توجه به این نکته مهم است که کاربرد خاص و الزامات آن اغلب انتخاب بین ماژول های حرارتی خنک شده و خنک نشده را دیکته می کند.
4. آیا دماسنج های مادون قرمز برای اندازه گیری دمای بدن دقیق هستند؟
دماسنج های مادون قرمز (همچنین به عنوان دماسنج های غیر تماسی شناخته می شوند) می توانند تخمین سریع دمای بدن را ارائه دهند.با این حال، دقت آنها می تواند تحت تأثیر عوامل مختلفی مانند فاصله از هدف، شرایط دمای خارجی و کالیبراسیون دستگاه باشد.برای اهداف پزشکی، استفاده از دماسنج های درجه بالینی برای اندازه گیری های دقیق توصیه می شود.
