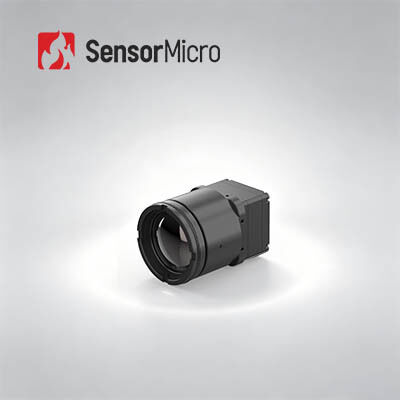

ماژول تصویربرداری حرارتی 640x512 رزولوشن 12μm پیکسل Pitch با اندازه گیری دمای
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول تصویربرداری حرارتی موج بلند,ماژول تصویربرداری حرارتی آشکارساز ۱۲ میکرومتر,ماژول دوربین حرارتی مادون قرمز آشکارساز |
||
توضیحات محصول

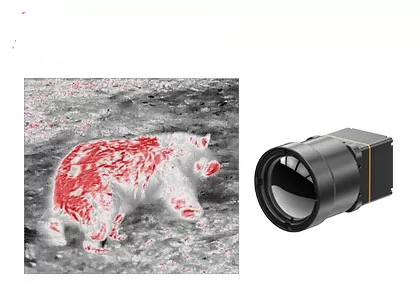

ماژول تصویربرداری حرارتی موج بلند 640x512 12μm با اندازه‌گیری دما
بررسی اجمالی محصول
هسته دوربین مادون قرمز COIN612RG2 برای اندازه گیری دما دارای یک آشکارساز مادون قرمز ApexCore 640*512/12μm در طراحی فشرده و کم مصرف است. با پردازش سیگنال پیشرفته و الگوریتم‌های اندازه‌گیری دما، تشخیص دمای بلادرنگ را با دقت ±2°C یا ±2% ارائه می‌دهد. COIN612RG2 که کاملاً با پروتکل های ارتباطی سریال استاندارد سازگار است، از چندین رابط خروجی ویدیو و طیف کاملی از لنزهای نوری پشتیبانی می کند و توسعه ثانویه را ساده می کند. این یک راه حل جامع اندازه گیری دمای مادون قرمز برای ترموگرافی صنعتی، کنترل فرآیند و تولید هوشمند ارائه می دهد و کاربران را قادر می سازد تا توسعه ثانویه و یکپارچه سازی سیستم را به طور موثر انجام دهند - از سخت افزار گرفته تا الگوریتم.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه
- توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore، با NETD≤25mK
- یک FPA پرکاربرد را با الگوریتم‌های پردازش تصویر پیشرفته برای کیفیت تصویر بالا ترکیب می‌کند
- دقت اندازه گیری دما تا 2± درجه سانتیگراد یا 2±٪، پشتیبانی از محدوده -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، با پسوندهای قابل تنظیم
- جمع و جور و سبک، راندمان بالا با قدرت کم
- ابعاد: 25.4 * 25.4 * 15.7 میلی متر
- وزن: 1±15 گرم، مصرف برق: ≤0.65W
- تنظیمات چندگانه، ادغام سریع
- لنزهای نوری اختیاری برای برآورده کردن نیازهای کاربردی مختلف
- از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند
- خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK/F1.0/25℃ |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز |
| زمان راه اندازی | 6 ثانیه |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدیو دیجیتال | RAW/YUV422/TMP |
| الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) سرکوب دو بعدی نویز (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | 10 نوع (سفید داغ/گدازه/آهن قرمز/آهن داغ/پزشکی/منطقه قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | 50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) |
| برد گسترش USB | USB3.0/USB2.0/VPC/USB2.0&VPC |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/DVP16/USB2.0/BT.656/LVDS |
| ولتاژ تغذیه | 4.5 ~ 5.5 ولت |
| مصرف برق معمولی | 0.65 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10℃~+50℃ |
| محدوده اندازه گیری دما | -20℃~150℃، 100℃~550℃؛ پشتیبانی از سفارشی سازی و گسترش |
| دقت اندازه گیری دما | ± 2 درجه سانتیگراد یا ± 2٪ (هر کدام بیشتر باشد) |
| اندازه گیری جزئی دما | پشتیبانی از حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه گیری دما |
| SDK | اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی | |
| اندازه هسته لخت (میلی متر) | 25.4 * 25.4 * 15.7 میلی متر |
| وزن هسته خالی (گرم) | 1±15 گرم |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | |
| لنز نوری | فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| سطح حفاظت | IP67 (لنز جلو) |
کاربردهای صنعتی
- ترموگرافی
- چشم انداز صنعتی
- آتش نشانی و نجات
- نظارت امنیتی
- مشاهده در فضای باز
- ماشین بینایی
- لوازم الکترونیکی مصرفی
خدمات استاندارد
- مستندات کامل:راهنمای محصول، راهنماهای راه اندازی و مراجع انتخاب. بدون حدس و گمان شروع کنید.
- کمک توسعه و آزمایش:نمونه آزمایش یکپارچه، ارزیابی عملکرد، و تأیید پارامتر آسان شده است.
- مجموعه ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای اشکال زدایی برای ادغام عمیق.
- پشتیبانی فنی از راه دور:پشتیبانی 24 ساعته - پاسخ سریع و حل به موقع برای مسائل مهم.
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه.
سوالات متداول
مزایای ماژول های حرارتی خنک شده چیست؟
ماژول های حرارتی خنک شده دارای چندین مزیت هستند، از جمله:
- حساسیت بالاتر:ماژول های خنک شده می توانند تفاوت دماهای کوچکتر را تشخیص دهند و کیفیت تصویر بهتری را ارائه دهند.
- برد بلندتر:آنها می توانند اطلاعات حرارتی را در فواصل دورتر ضبط کنند.
- وضوح بالاتر:ماژول‌های خنک‌شده معمولاً تعداد پیکسل‌های بالاتری را ارائه می‌کنند و در نتیجه تصاویر واضح‌تر و دقیق‌تری به دست می‌آورند.
- کاهش نویز:فرآیند خنک‌سازی به طور قابل‌توجهی نویز حسگر را کاهش می‌دهد و در نتیجه تصاویر واضح‌تری به دست می‌آید.
- مناسب برای تجزیه و تحلیل پیشرفته:ماژول های خنک شده اغلب برای تحقیقات علمی، سنجش از راه دور و کاربردهای تخصصی که نیاز به اندازه گیری دما و تجزیه و تحلیل دقیق دارند، استفاده می شوند.
مزایای ماژول های حرارتی خنک نشده چیست؟
ماژول های حرارتی خنک نشده دارای مزایای خاص خود هستند، از جمله:
- هزینه کمتر:ماژول های خنک نشده معمولاً مقرون به صرفه تر از نمونه های خنک شده خود هستند.
- اندازه فشرده:آنها کوچکتر و سبک تر هستند و به همین دلیل ادغام آنها در سیستم های مختلف آسان تر است.
- بدون تعمیر و نگهداری:ماژول‌های خنک‌نشده به سیستم‌های خنک‌کننده برودتی نیاز ندارند و این امر نیازمندی‌های تعمیر و نگهداری را ساده می‌کند.
- راه اندازی فوری:آنها را می توان به سرعت روشن کرد و بدون نیاز به خنک کننده تصاویر حرارتی تولید کرد.
- بهره وری انرژی:ماژول های خنک نشده در مقایسه با ماژول های خنک شده انرژی کمتری مصرف می کنند.
کاربردهای معمول ماژول های حرارتی خنک شده و خنک نشده چیست؟
ماژول های حرارتی خنک شده و خنک نشده در زمینه های مختلفی کاربرد دارند، از جمله:
- ماژول های حرارتی خنک شده:نظارت دوربرد، تحقیقات علمی، تصویربرداری با وضوح بالا و غیره
- ماژول های حرارتی خنک نشده:دستگاه های دید در شب شخصی، دوربین های حرارتی دستی، ایمنی خودرو، بازرسی ساختمان، آتش نشانی و لوازم الکترونیکی مصرفی.
آیا دماسنج های مادون قرمز برای اندازه گیری دمای بدن دقیق هستند؟
دماسنج های مادون قرمز (همچنین به عنوان دماسنج های غیر تماسی شناخته می شوند) می توانند تخمین سریع دمای بدن را ارائه دهند. با این حال، دقت آنها می تواند تحت تأثیر عوامل مختلفی مانند فاصله از هدف، شرایط دمای خارجی و کالیبراسیون دستگاه باشد. برای اهداف پزشکی، استفاده از دماسنج های درجه بالینی برای اندازه گیری های دقیق توصیه می شود.
