xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | ماژول دوربین حرارتی آتش نشانی LWIR,ماژول دوربین حرارتی 0.8 وات,ماژول دوربین حرارتی مادون قرمز نجات |

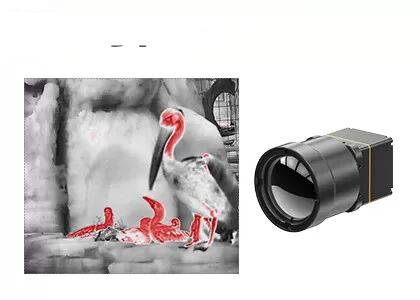

ماژول دوربین حرارتی LWIR با محدوده اندازه گیری دما -20℃~150℃/0~550℃
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. آیا دوربین های حرارتی می توانند از طریق دیوارها یا سایر اجسام جامد ببینند؟
خیر، دوربین های حرارتی نمی توانند از طریق دیوارها یا اجسام جامد ببینند.آنها تشعشعات مادون قرمز ساطع یا منعکس شده توسط اجسام در میدان دید خود را شناسایی و اندازه گیری می کنند.با این حال، برخی از مواد، مانند شیشه، به اشعه مادون قرمز اجازه عبور می دهند، بنابراین دوربین های حرارتی می توانند از طریق این مواد شفاف "دید" کنند.
2. ماژول های حرارتی خنک شده و خنک نشده چیست؟
ماژول های حرارتی خنک شده و خنک نشده انواعی از سیستم های تصویربرداری مادون قرمز (IR) هستند که برای گرفتن و تجزیه و تحلیل تابش حرارتی استفاده می شوند.آنها معمولا در کاربردهایی مانند نظارت، اطفاء حریق، بازرسی های صنعتی استفاده می شوند
3. تفاوت بین ماژول های حرارتی خنک شده و خنک نشده چیست؟
تفاوت اصلی در نوع فناوری سنسور مورد استفاده نهفته است.ماژولهای حرارتی خنکشده دارای یک مکانیسم خنککننده برودتی هستند تا سنسور را در دماهای بسیار پایین، معمولاً زیر ۲۰۰- درجه سانتیگراد حفظ کنند.این خنک کننده باعث افزایش حساسیت و کاهش نویز حسگر می شود و در نتیجه کیفیت تصویر بالاتر و عملکرد بهتر در کاربردهای دوربرد و وضوح بالا را به همراه دارد.با این حال، ماژولهای حرارتی خنکشده گرانتر، بزرگتر هستند و نیاز به تعمیر و نگهداری دورهای دارند.
از سوی دیگر، ماژول های حرارتی خنک نشده از سنسورهای میکروبولومتر استفاده می کنند که در دمای اتاق کار می کنند.این حسگرها تغییرات دما را تشخیص می دهند و آنها را به سیگنال های الکتریکی تبدیل می کنند و سپس برای ایجاد تصاویر حرارتی پردازش می شوند.ماژولهای حرارتی خنکنشده کوچکتر، فشردهتر، ارزانتر هستند و نیازی به تعمیر و نگهداری ندارند.با این حال، آنها حساسیت کمتری را ارائه می دهند و ممکن است در سناریوهای سخت عملکرد خوبی نداشته باشند.
