ماژول تصویربرداری حرارتی LWIR با دقت اندازه گیری دما ±2℃ یا ±2%
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | ماژول تصویربرداری حرارتی Clear LWIR,ماژول تصویربرداری حرارتی LWIR 25 هرتز,ماژول دوربین حرارتی LWIR پزشکی |

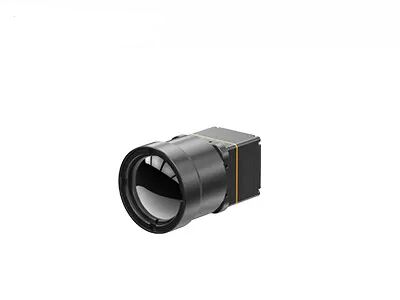

ماژول تصویربرداری حرارتی LWIR با دقت اندازه گیری دما ±2℃ یا ±2%
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. هسته های دوربین حرارتی چه تفاوتی با دوربین های حرارتی کامل دارند؟
هستههای دوربین حرارتی اجزای اصلی دوربینهای حرارتی هستند، در حالی که دوربینهای حرارتی کامل از هسته دوربین حرارتی همراه با محفظه، ماژول نمایشگر، رابط کاربری و ویژگیهای اضافی مانند ذخیرهسازی تصویر و قابلیتهای پردازش داده تشکیل شدهاند.هستههای دوربین حرارتی اغلب توسط سازندگان یا ادغامکنندگان برای توسعه راهحلهای تصویربرداری حرارتی سفارشی برای کاربردهای خاص استفاده میشوند.
2. آشکارسازهای مادون قرمز و هسته های دوربین حرارتی چه کاربردهایی دارند؟
آشکارسازهای مادون قرمز و هسته های دوربین حرارتی در زمینه ها و کاربردهای مختلفی استفاده می شوند، از جمله:
ترموگرافی و تشخیص ساختمان
نظارت و کنترل فرآیندهای صنعتی
امنیت و نظارت
عملیات اطفای حریق و جستجو و نجات
سیستم های ایمنی خودرو
تصویربرداری پزشکی
نظارت بر کشاورزی و دام
تحقیق و توسعه در رشته های مختلف علمی
3. آیا انواع مختلفی از آشکارسازهای مادون قرمز و هسته های دوربین حرارتی وجود دارد؟
بله، انواع مختلفی از آشکارسازهای مادون قرمز از جمله ترموپیل، بلومتر، آشکارساز پیرالکتریک و آشکارساز فوتون وجود دارد.به طور مشابه، انواع مختلفی از هستههای دوربین حرارتی در دسترس هستند، از هستههای با وضوح پایین مناسب برای کاربردهای اساسی تا هستههای با وضوح بالا که در سیستمهای تصویربرداری حرارتی پیشرفته استفاده میشوند.انتخاب نوع آشکارساز و هسته دوربین بستگی به نیازهای خاص برنامه دارد.
