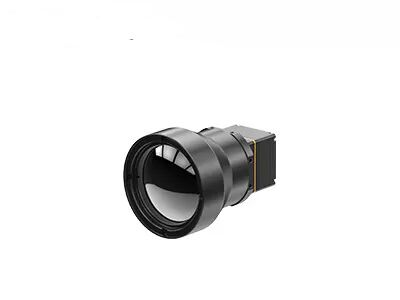

ماژول تصویربرداری حرارتی فشرده LWIR TWIN612 برای آتش نشانی و نجات
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.8 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD | <40mK | نرخ فریم | 25 هرتز / 30 هرتز |
برجسته | ماژول تصویربرداری حرارتی آتش نشانی,ماژول تصویربرداری حرارتی نجات,ماژول دوربین حرارتی فشرده LWIR |
ماژول تصویربرداری حرارتی LWIR با آشکارسازهای مادون قرمز 640x512 12μM برای فضای باز
ماژول حرارتی TWIN612 محصول جدیدی است که توسط Global Sensor Technology توسعه یافته است.ردیاب مادون قرمز خنک نشده بسته سرامیکی 640×512/12 میکرومتر را ادغام می کند.ماژول حرارتی TWIN612 با NETD معمولی 40mk میتواند تصویر واضحتر، واضحتر و دقیقتری ارائه دهد.
ماژول حرارتی با محدوده اندازه گیری دما -20℃~150℃/0~550℃، دقت ±2℃ یا ±2% و نرخ فریم تا 30Hz، تصویر حرارتی صاف و اندازه گیری دقیق دما را تضمین می کند.
ماژول حرارتی TWIN612 دارای مزایای طراحی فشرده، ساختار سبک وزن و مصرف انرژی کم 0.8 وات است.با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دما، ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری ارائه می دهد.
فرآیند بسته بندی سرامیکی شبیه به بسته بندی فلزی است که یک فناوری بسته بندی آشکارساز مادون قرمز بالغ است.در مقایسه با بسته بندی فلزی، حجم و وزن آشکارساز بسته بندی شده بسیار کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 را می توان برای صنایعی که دارای الزامات سختگیرانه در اندازه، وزن و مصرف انرژی هستند، اعمال کرد.
- اندازه کوچک: 25.4mm×25.4mm×35mm
- وزن سبک: 25 گرم
- NETD معمولی<40mk
- تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W
مدل | TWIN612/R |
عملکرد آشکارساز IR | |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | <40mK |
پردازش تصویر | |
نرخ فریم | 25 هرتز / 30 هرتز |
زمان راه اندازی | 6 ثانیه |
ویدئوی آنالوگ | PAL/NTSC |
ویدیو دیجیتال | YUV/BT.656/LVDS/USB2.0 |
نمایش تصویر | 11 در مجموع (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
الگوریتم تصویر | NUC/3D/2D/DRC/EE |
مشخصات برق | |
رابط خارجی استاندارد | 50 پین_HRS |
رابط ارتباطی | RS232/USB2.0 |
ولتاژ تغذیه | 4 تا 5.5 ولت |
مصرف برق معمولی | 0.8 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10℃~50℃ |
محدوده اندازه گیری دما | -20℃~150℃، 0℃~550℃ |
دقت اندازه گیری دما | بیشتر از ± 2 ℃ یا ± 2٪ |
SDK | ویندوز/لینوکس؛دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 25.4×25.4×35 (بدون لنز) |
وزن | 25 گرم (بدون لنز) |
سازگاری با محیط | |
دمای عملیاتی | -40℃℃+70℃ |
دمای ذخیره سازی | -45℃℃+85℃ |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت |
اپتیک | |
لنز اختیاری | Athermal ثابت: 13mm |
ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت امنیتی، بارهای پهپاد، ربات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود.
1. آیا هیچ محدودیتی برای تصویربرداری حرارتی وجود دارد؟
بله، برای تصویربرداری حرارتی محدودیت هایی وجود دارد.اولاً، مانند یک دوربین معمولی تصاویر دقیقی ارائه نمی دهد، زیرا به جای جزئیات بصری بر تفاوت های دما تمرکز می کند.علاوه بر این، برخی از مواد، مانند شیشه یا سطوح بازتابنده، می توانند در اندازه گیری دقیق دما اختلال ایجاد کنند.در نهایت، تصویربرداری حرارتی نمی تواند از طریق اجسام جامد یا دیوارها ببیند.
2. آیا تصویربرداری حرارتی ایمن است؟
تصویربرداری حرارتی به طور کلی ایمن در نظر گرفته می شود زیرا یک فناوری غیر تماسی و غیر تهاجمی است.خودش هیچ تشعشعی ساطع نمی کند و فقط تابش مادون قرمز ساطع شده از اجسام را تشخیص می دهد.
3. آیا می توان از تصویربرداری حرارتی برای اهداف پزشکی استفاده کرد؟
بله، تصویربرداری حرارتی در برخی از کاربردهای پزشکی استفاده می شود.این می تواند به شناسایی مناطق التهاب، نظارت بر جریان خون، تشخیص ناهنجاری های دما، و در تشخیص بیماری هایی مانند سرطان سینه، بیماری های عروقی و آسیب های اسکلتی عضلانی کمک کند.با این حال، توجه به این نکته مهم است که تصویربرداری حرارتی جایگزین ابزارهای تشخیصی سنتی نیست و باید همراه با سایر آزمایشهای پزشکی استفاده شود.
