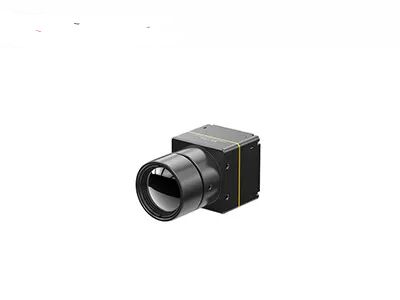

ماژول تصویربرداری حرارتی غیرسرد LWIR با وضوح 640x512، آشکارساز 12 میکرومتر، NETD < 40mK
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | COIN612RG2 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.65 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD | ≤25mK/F1.0/25℃ | نرخ فریم | 25 هرتز / 30 هرتز |
| برجسته کردن | ماژول حرارتی LWIR بدون خنک کننده 640x512,ماژول حرارتی آشکارساز 12 میکرومتر,ماژول حرارتی LWIR آشکارساز |
||
توضیحات محصول

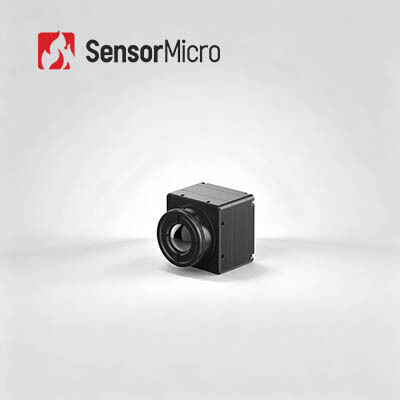

ماژول تصویربرداری حرارتی رادیومتریک خنک نشده LWIR 640x512 12μm برای ترموگرافی
بررسی اجمالی محصول
COIN612RG2 یک هسته دوربین اندازه‌گیری دمای مادون قرمز فشرده و کم مصرف است که با آشکارساز مادون قرمز ApexCore 640*512/12μm ساخته شده است. با برخورداری از حساسیت تصویربرداری بالا (NETD≤25mK) و اندازه‌گیری دقیق دما ±2°C/±2%، از محدوده دمایی دوگانه -20°C-150°C و 100°C-550°C با گسترش قابل تنظیم پشتیبانی می‌کند. سبک و کوچک (25.4*25.4*15.7mm، 15±1 گرم، مصرف برق ≤0.65W)، چندین روش خروجی تصویر و لنزهای نوری سازگار را ارائه می دهد. برای توسعه ثانویه و یکپارچه سازی سیستم آسان است، کاملاً متناسب با ترموگرافی صنعتی، کنترل فرآیند و سناریوهای تولید هوشمند است.
ویژگی های اصلی
- عملکرد جامع، طراحی مقرون به صرفه:توسعه یافته با استفاده از آشکارساز مادون قرمز سطح ویفر ApexCore با NETD≤25mK. FPA پرکاربرد را با الگوریتم‌های پردازش تصویر پیشرفته برای بهبود کیفیت تصویر ترکیب می‌کند. دقت اندازه گیری دما تا 2± درجه سانتیگراد یا 2±٪، پشتیبانی از محدوده -20 درجه سانتیگراد تا 150 درجه سانتیگراد و 100 درجه سانتیگراد تا 550 درجه سانتیگراد، با پسوندهای قابل تنظیم
- جمع و جور و سبک وزن، راندمان بالا با توان کم:ابعاد: 25.4*25.4*15.7mm; وزن: 1±15 گرم؛ مصرف برق: ≤0.65W
- تنظیمات چندگانه، ادغام سریع:لنزهای اپتیکال اختیاری برای برآورده کردن نیازهای کاربردی مختلف؛ از رابط های خروجی تصویر USB2.0/DVP/LVDS/BT.656 پشتیبانی می کند. خروجی داده تصویر RAW/YUV/TMP با کنترل پورت سریال
مشخصات محصول
| مدل | COIN612RG2 |
|---|---|
| نشانگرهای آشکارسازهای IR |
مواد حساس:VOx رزولوشن:640*512 اندازه پیکسل:12 میکرومتر پاسخ طیفی:8μm ~ 14μm NETD معمولی:≤25mK/F1.0/25℃ |
| پردازش تصویر |
نرخ فریم دیجیتال:25/30 هرتز زمان راه اندازی:6 ثانیه ویدئوی آنالوگ:PAL/NTSC فیلم دیجیتال:RAW/YUV422/TMP الگوریتم تصویر:تصحیح غیر یکنواختی (NUC)، کاهش نویز سه بعدی (3DNR)، سرکوب نویز دوبعدی (DNS)، فشرده سازی محدوده دینامیکی (DRC)، بهبود لبه (EE) نمایش تصویر:10 نوع (سفید داغ/گدازه/آهن قرمز/آهن داغ/پزشکی/منطقه قطبی/رنگین کمان 1/رنگین کمان 2/رنگ/سیاه داغ) |
| نرم افزار کامپیوتر | نرم افزار ICC:کنترل ماژول و نمایش ویدئو |
| برقی |
رابط خارجی استاندارد:50 پین: DF40C-50DP-0.4V(51)، (HRS، مرد) برد گسترش USB:USB3.0/USB2.0/VPC/USB2.0&VPC رابط ارتباطی:TTL-232/USB2.0 رابط ویدئویی دیجیتال:DVP8/DVP16/USB2.0/BT.656/LVDS ولتاژ تغذیه:4.5 ~ 5.5 ولت مصرف برق معمولی:0.65 وات |
| اندازه گیری دما |
دمای عملیاتی:-10℃~+50℃ محدوده اندازه گیری دما:-20℃~150℃، 100℃~550℃؛ پشتیبانی از سفارشی سازی و گسترش دقت اندازه گیری دما:± 2 درجه سانتیگراد یا ± 2٪ (هر کدام بیشتر باشد) اندازه گیری جزئی دما:پشتیبانی از حداکثر، حداقل و میانگین مقدار خروجی مناطق اندازه گیری دما SDK:اندروید/ویندوز/لینوکس؛ دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| مکانیکی |
اندازه هسته لخت (میلی متر):25.4 * 25.4 * 15.7 میلی متر وزن هسته خالی (گرم):1±15 گرم |
| سازگاری با محیط |
دمای عملیاتی:-40℃~+70℃ دمای ذخیره سازی:-45℃~+85℃ رطوبت:5٪ ~ 95٪، غیر متراکم لرزش:5.35 گرم، لرزش تصادفی، 3 محوره تاثیر:نیم موج سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه 3 محور، 6 جهت گواهینامه:ROHS2.0/REACH |
| لنز نوری |
لنز نوری:فوکوس ثابت Athermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm سطح حفاظت:IP67 (لنز جلو) |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی COIN612RG2 در زمینه ترموگرافی، بینایی صنعتی، آتش نشانی و نجات، نظارت امنیتی، مشاهده در فضای باز، دید ماشین، الکترونیک مصرف کننده و غیره استفاده می شود.
مزایای ما
- طیف گسترده ای از فرمت های محصول از جمله آشکارسازهای مادون قرمز، هسته های دوربین و ماژول ها برای برآوردن نیازهای مختلف یکپارچه سازی
- تنوع محصول غنی:رزولوشن های چندگانه آرایه، اندازه پیکسل، باند موج و ترکیب گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد برجسته:تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا، و قابلیت اطمینان قوی - طراحی شده برای انجام در طیف گسترده ای از چالش های محیطی
- ادغام آسان:چندین گزینه رابط، یکپارچه سازی را ساده می کند و توسعه سریع در زمینه های مختلف برنامه را امکان پذیر می کند
سوالات متداول
1. تفاوت بین تصویربرداری مادون قرمز و حرارتی چیست؟
مادون قرمز به محدوده تابش الکترومغناطیسی فراتر از نور مرئی اشاره دارد، در حالی که تصویربرداری حرارتی فناوری است که از تابش مادون قرمز برای ثبت تغییرات دمایی اجسام و ایجاد بازنمایی بصری از الگوهای حرارتی آنها استفاده می کند. به زبان ساده، تصویربرداری حرارتی یکی از کاربردهای فناوری مادون قرمز است.
2. آیا مادون قرمز می تواند اشیاء پنهان را تشخیص دهد؟
فناوری مادون قرمز گاهی اوقات می تواند اشیاء پنهان را با تشخیص تفاوت دما بین جسم و محیط اطراف آن تشخیص دهد. به عنوان مثال، دوربین های مادون قرمز را می توان برای یافتن منابع گرمای پنهان، مانند موجودات زنده یا گرم شدن بیش از حد اجزای الکتریکی، که ممکن است برای چشم انسان قابل مشاهده نباشد، استفاده کرد.
3. اندازه گیری دمای مادون قرمز چقدر دقیق است؟
اندازه گیری دمای مادون قرمز در صورت استفاده صحیح می تواند نتایج نسبتاً دقیقی ارائه دهد. با این حال، دقت می تواند تحت تأثیر عواملی مانند فاصله، گسیل (خواص سطح جسم مورد اندازه گیری)، شرایط محیطی، و کیفیت دماسنج مادون قرمز یا دوربین مورد استفاده قرار گیرد.
