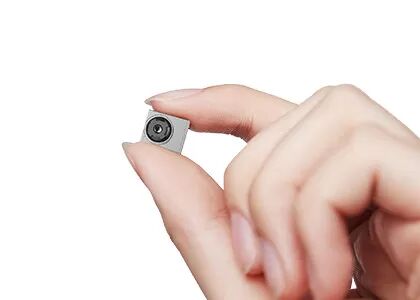

هسته تصویربرداری حرارتی LWIR با اندازه کوچک OEM 256x192 12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 256x192 | Pixel Pitch | 12 میکرومتر |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | محدوده دما | -20℃~+120℃ (قابل تنظیم) |
NETD | ≤45mK | اندازه | 15x13x6.83 میلی متر |
برجسته | هسته تصویربرداری حرارتی 256x192,هسته تصویربرداری حرارتی کوچک 12uM,ماژول دوربین حرارتی مادون قرمز OEM |
هسته تصویربرداری حرارتی خنک نشده LWIR سبک با وضوح 256x192، اندازه پیکسل 12 میکرومتر
ماژول تصویربرداری مادون قرمز خنک نشده TIMO256 که به عنوان ماژول حرارتی خنک نشده نیز شناخته می شود، یکی از خانواده ماژول دوربین مادون قرمز TIMO است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز مادون قرمز با اندازه بسیار کوچک 256x192 / 12μm پکیج سطح ویفر (WLP) است که طول موج های بلند از 8 تا 14 میکرون را پوشش می دهد.
به لطف فناوری WLP، ماژول دوربین مادون قرمز حرارتی TIMO256 به ساختار فوق العاده میکرو، هزینه بسیار کم دست می یابد و در عین حال حساسیت بیشتر و کیفیت تصویر برتر را با قیمت مقرون به صرفه ارائه می دهد و مشتری را قادر می سازد تا مناسب ترین نوع را با توجه به نیازهای خود انتخاب کند.
هسته دوربین حرارتی TIMO256 به دلیل ساختار کاملاً بهینه آن، محبوب است و به طور گسترده در برنامههای تصویربرداری حرارتی مادون قرمز مانند ترموگرافی، پیشگیری از همهگیری، سختافزار هوشمند، AIoT و غیره استفاده میشود.
- آشکارساز: میکروبولومتر خنک نشده WLP
- وضوح: 256x192 / 12 میکرومتر
- اندازه مینیاتوری: 15x13x6.83 میلی متر
- NetD: ≤45mK
مدل | TIMO-256 |
عملکرد آشکارساز IR | |
وضوح | 256x192 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | ≤45mK |
نوع لنز | WLO |
حالت فوکوس | بزرگنمایی ثابت |
HFOV | 1±53 درجه |
عمق میدان | 10 سانتی متر تا بی نهایت |
نرخ فریم | 1 ~ 30 هرتز (قابل تنظیم) |
اندازه گیری دما | |
محدوده دما | -20 درجه سانتیگراد تا +120 درجه سانتیگراد (قابل تنظیم) |
دقت دما | قابل تنظیم (با نیازهای ترموگرافی بدن یا صنعتی) |
رابط/کنترل | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05 ولت |
DVDD | 1.8V±0.05V |
رابط | رابط دیجیتال |
مصرف برق | 70 میلی وات |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 15x13x6.83 (مشخصات برتر خواهد بود) |
دمای عملیات | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد |
دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد |
هسته دوربین حرارتی TIMO256 به طور گسترده ای در بسیاری از زمینه ها مانند ترموگرافی، سخت افزار هوشمند، ساختمان هوشمند، خانه هوشمند، AIoT و غیره استفاده می شود.
1. تفاوت بین تصویر حرارتی و تصویر بصری در مورد لنز
تفاوت اصلی لنز این است که لنز تصویربرداری حرارتی باید از مواد خاصی ساخته شود.دلیل اصلی این است که تابش گرمای مادون قرمز نمی تواند از شیشه (سیلیکون) عبور کند، بنابراین از لنزهای مخصوص ساخته شده از ژرمانیوم، کروم و سایر مواد فلزی خاص استفاده می شود.همچنین این امر باعث می شود قیمت لنز تصویربرداری حرارتی کمی بیشتر از لنز اپتیکال باشد که قیمت کل دستگاه را نیز افزایش می دهد.
2. تفاوت بین تصویر حرارتی و تصویر بصری در مورد اصل تصویربرداری
اصول تصویربرداری آنها اساساً یکسان است.دستگاه های تصویربرداری امواج نور را در محدوده طول موج مشخصی تصویر می کنند.در طبیعت، محدوده طول موج نور مرئی از 0.39μm تا 0.78μm است، در حالی که محدوده طول موج تابش حرارتی مادون قرمز از 0.75μm تا 1000μm است.تا زمانی که دمای هدف بالاتر از صفر مطلق -273 ℃ باشد، تابش مادون قرمز وجود خواهد داشت.
