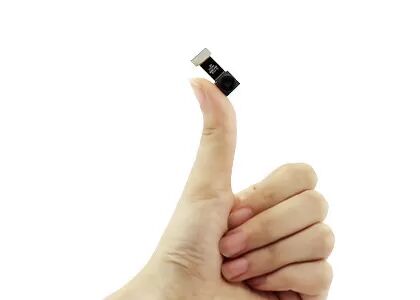

ماژول دوربین حرارتی مادون قرمز رابط DVP 120x90 8~14μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محدوده طیفی | 8 تا 14 میکرومتر | NETD | ≤60mK |
|---|---|---|---|
| وضوح | 120x90 | Pixel Pitch | 17 میکرومتر |
| محدوده دما | -20℃~+120℃ (قابل تنظیم) | اندازه | 8.5x8.5x9.16 میلی متر |
| برجسته | ماژول دوربین حرارتی رابط DVP,ماژول دوربین حرارتی 120x90,14um هسته دوربین حرارتی |
||
توضیحات محصول
هسته دوربین حرارتی TIMO120
هسته دوربین تصویربرداری حرارتی مینیاتوری VOx FPA 120x90 / 17μm یکپارچه در دوربین‌های مادون قرمز
توضیحات محصول
ماژول مادون قرمز مینیاتوری TIMO120 اپتیک سطح ویفر، آشکارساز بسته سطح ویفر 120x90 / 17μm (WLP) و مدار اصلی پردازش تصویر را برای به دست آوردن سریع تصاویر حرارتی از ناحیه هدف و توزیع گرما یکپارچه می کند.
هسته تصویربرداری حرارتی TIMO120 برای کاربردهای تصویربرداری مادون قرمز بهینه سازی شده اندازه، وزن، قدرت، هزینه (SWaP-C) طراحی شده است.ساختار فوق‌العاده مینیاتوری و مصرف انرژی فوق‌العاده کم آن برای ادغام در دستگاه‌های هوشمند مختلف، تصویرگرهای حرارتی یا پایانه‌های تلفن همراه با الزامات سخت‌گیرانه در هزینه، اندازه و وزن مناسب است.
ویژگی های اصلی
- حداقل ماژول مادون قرمز WLP، ابعاد 8.5x8.5x9.16 میلی متر
- رابط DVP، سازگار با پلتفرم های مختلف تعبیه شده
- معادل ماژول دوربین قابل مشاهده، ادغام مستقیم
- کیت توسعه SDK کامل
- طراحی کم مصرف برای طولانی تر کردن زمان کار
- هزینه کم برای بسیاری از انواع برنامه های هوشمند
مشخصات محصول
| مدل | TIMO-120 |
| عملکرد آشکارساز IR | |
| وضوح | 120x90 |
| Pixel Pitch | 17 میکرومتر |
| محدوده طیفی | 8 تا 14 میکرومتر |
| NETD | ≤60mK |
| نوع لنز | WLO |
| حالت فوکوس | بزرگنمایی ثابت |
| HFOV | 90 درجه/50 درجه |
| عمق میدان | 10 سانتی متر تا بی نهایت |
| نرخ فریم | 1 ~ 30 هرتز (قابل تنظیم) |
| اندازه گیری دما | |
| محدوده دما | -20 درجه سانتیگراد تا +120 درجه سانتیگراد (قابل تنظیم) |
| دقت دما | قابل تنظیم (با نیازهای ترموگرافی بدن یا صنعتی) |
| رابط/کنترل | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05 ولت |
| DVDD | 1.8V±0.05V |
| رابط | رابط دیجیتال |
| مصرف برق | 45 میلی وات (حالت معمولی)؛9 میلی وات (حالت کم مصرف) |
| خصوصیات فیزیکی | |
| ابعاد (میلی متر) | 12x10x5.48 (HFOV=90°)؛8.5x8.5x9.16 (HFOV=50°) (مشخصات برتر خواهد بود) |
| دمای عملیات | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتی گراد ~ 85+ درجه سانتی گراد |
کاربردهای صنعتی
هسته دوربین حرارتی مادون قرمز TIMO120 به طور گسترده در بسیاری از زمینه ها مانند ترموگرافی، سخت افزار هوشمند، ساختمان هوشمند، خانه هوشمند، AIoT و غیره استفاده می شود.
تیم فناوری حسگر جهانی
سوالات متداول
1. تفاوت بین تصویر حرارتی و تصویر بصری در مورد لنز
تفاوت اصلی لنز این است که لنز تصویربرداری حرارتی باید از مواد خاصی ساخته شود.دلیل اصلی این است که تابش گرمای مادون قرمز نمی تواند از شیشه (سیلیکون) عبور کند، بنابراین از لنزهای مخصوص ساخته شده از ژرمانیوم، کروم و سایر مواد فلزی خاص استفاده می شود.همچنین این امر باعث می شود قیمت لنز تصویربرداری حرارتی کمی بیشتر از لنز اپتیکال باشد که قیمت کل دستگاه را نیز افزایش می دهد.
2. تفاوت بین تصویر حرارتی و تصویر بصری در مورد اصل تصویربرداری
اصول تصویربرداری آنها اساساً یکسان است.دستگاه های تصویربرداری امواج نور را در محدوده طول موج مشخصی تصویر می کنند.در طبیعت، محدوده طول موج نور مرئی از 0.39μm تا 0.78μm است، در حالی که محدوده طول موج تابش حرارتی مادون قرمز از 0.75μm تا 1000μm است.تا زمانی که دمای هدف بالاتر از صفر مطلق -273 ℃ باشد، تابش مادون قرمز وجود خواهد داشت.
